Все виды SFP-разъемов: эволюция оптических портов от 1 Гбит/с до 1,6 Тбит/с

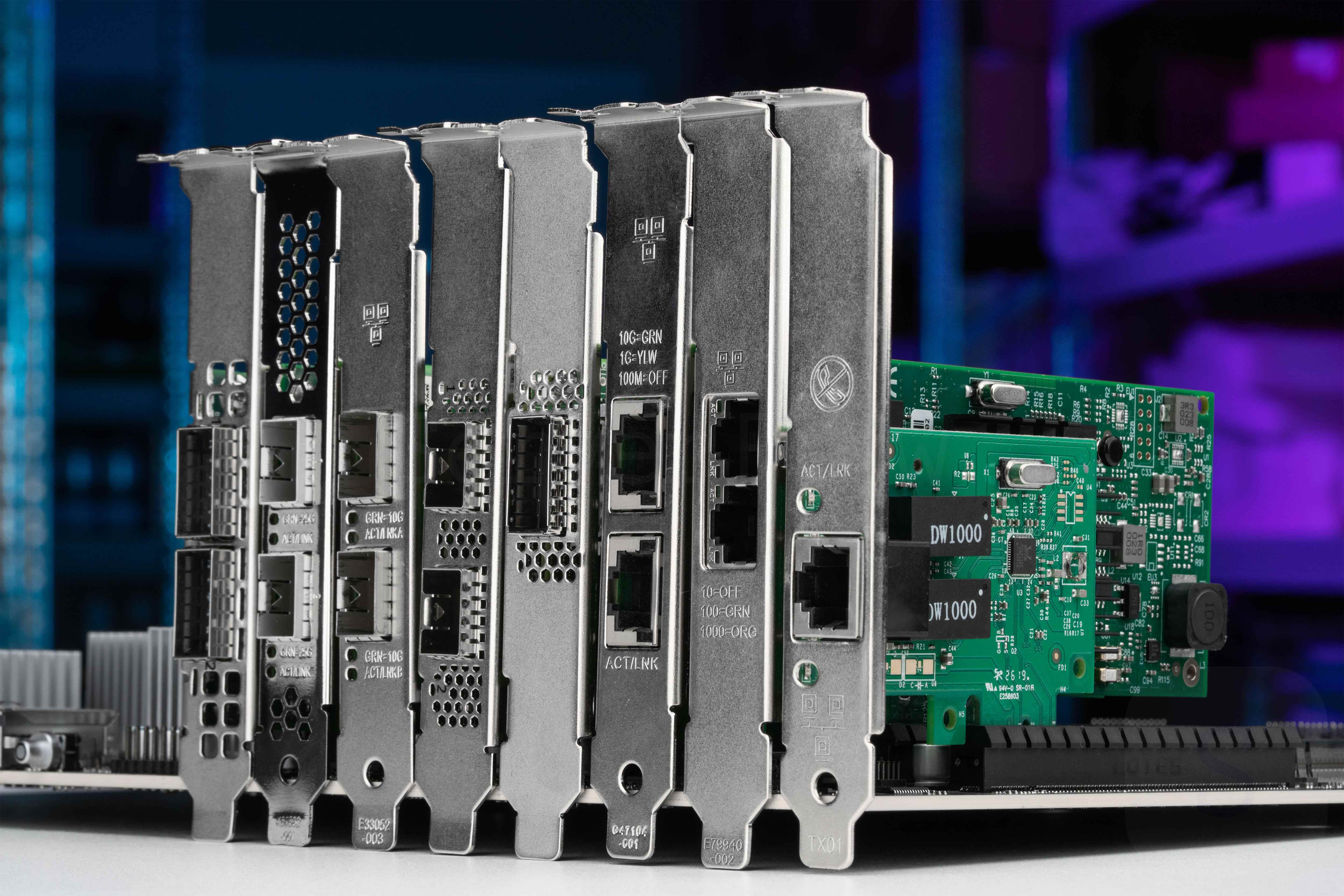

Сетевых карт и коммутаторов существует великое множество, но всех их объединяет одна маленькая, незаметная деталь — оптический разъем, в который вставляется трансивер. На первый взгляд все эти прямоугольные прорези с защелкой выглядят одинаково, и неопытный админ легко может попасть впросак: купить модуль, который физически влезает в порт, но не заводится, не выдает нужной скорости или вообще не определяется. А все потому, что под обобщенной аббревиатурой “SFP” скрывается целое семейство форм-факторов, скоростей и протоколов, которые развивались больше двадцати лет. В этой статье специалисты компании ServerFlow разложат по полочкам, откуда взялась вся эта россыпь SFP-разъемов, чем отличаются их разновидности, что значат все эти “+”, “28”, “DD” и “OSFP”, и как во всем этом не запутаться.

SFP (Small Form-factor Pluggable) по праву называют родоначальником всех оптических разъемов современной IT-эпохи. Пришедший в 2000 году, компактный SFP стал революцией, заменив старый, громоздкий GBIC компактным модулем с одним каналом приема и одним каналом передачи. Скорость — всего 1 Гбит/с, плюс кодирование NRZ с 1 битом за такт, унаследованное у GBIC. Может показаться, что это не много, но в начале нулевых, когда максимальной скоростью для ЦОД считалось 600 Мбит/с, пропускная способность SFP оказалась прорывом. Разъем SFP стал именем-нарицательным, дав обозначение целому классу устройств оптических разъемов, а его физический дизайн с узким металлическим корпусом и защелкой без изменений дожил до наших дней. И самое главное, что консорциум SFF Committee, разработавший SFP, подумал не только о настоящем, но и будущем, заложив полную обратную совместимость своему новому стандарту оптических разъемов. Благодаря этому скоростные потомки SFP могут работать в старых портах, хоть и с пониженными скоростями, однако в будущем компактность самого первого SFP будет утеряна.

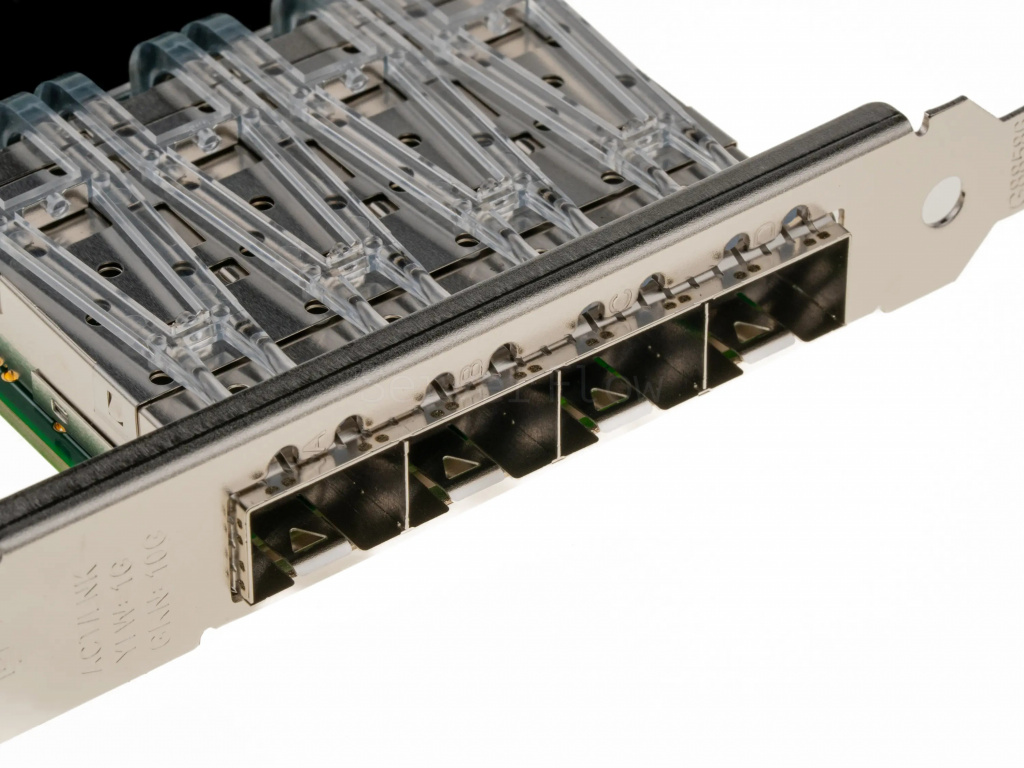

Первым по‑настоящему массовым скоростным апгрейдом классического SFP стал разъем SFP+. Стандарт оформили в 2006 году, а примерно с 2012‑го порты 10 Гбит/с стали новым стандартом де-факто в серверном и сетевом оборудовании корпоративного уровня на десятилетия вперед и до сих пор активно используются в бюджетных и легаси системах. Секрет десятикратного ускорения — удаление микросхемы восстановления данных (CDR), задачи которой перенесли на плечи коммутаторов. Они сильно грелись и не могли работать на высоких частотах в замкнутом пространстве, поэтому было решено сделать разъем более “глупым”, зато кратно увеличить его частоты. В результате на одну полосу удалось подавать частоту до 10,3 ГГц, чего достаточно для обеспечения 10G Ethernet.

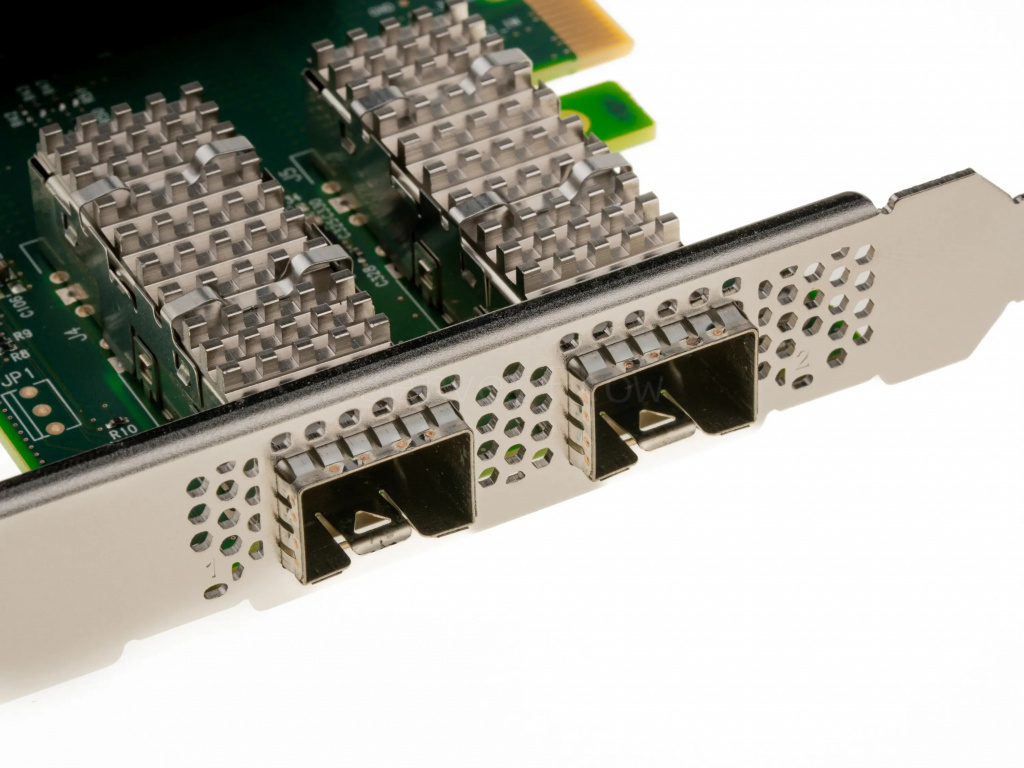

Следующая ступень развития SFP — стандарт SFP28 со скоростью 25 Гбит/с на одной полосе, появившаяся в 2014 году. Да-да, как ни странно, именно 25 Гбит/с, потому что хитрые ребята из SFF Committee решили дать имя разъему в честь “максимальной теоретической” физической полосы пропускания, тогда как в реальности недостающие 3 Гбит/с пропадают из-за тяжб кодирования и технических особенностей разъема. SFP28 мгновенно обошел SFP+ в вычислительных инфраструктурах нового поколения, потому что давал в 2,5 раза больше пропускной способности при практически той же цене порта за счет увеличения частоты до 25,78 ГГц и сохранения кодирования NRZ. Массовые 25‑гигабитные серверные сетевые карты ConnectX-4 или Intel E810, а также различные ToR‑коммутаторы — заслуга именно этого разъема. Он поддерживает обратную совместимость: порт SFP28 умеет договариваться на 10G или 1G, если хост‑контроллер это разрешает. SFP28 стал одним из самых успешных разъемов из всего семейства SFP, закрепившись как новый основной серверный интерфейс для 25G Ethernet.

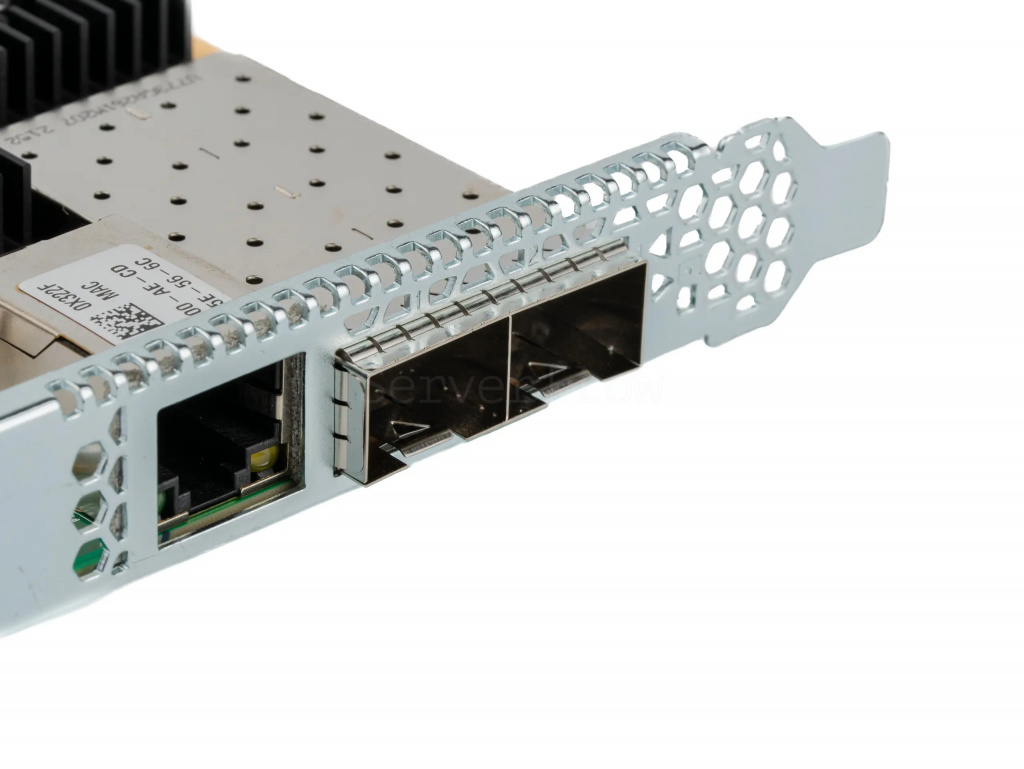

К 2017 году индустрия исчерпала возможности NRZ и перешла на PAM4 — четырех уровневое импульсно‑амплитудное кодирование, которое передает уже два бита за такт. К новому кодированию нужен и новый стандарт разъемов, подумали в SFF Committee и дропнули SFP56 способный гнать 50 Гбит/с и призванный заменить SFP28. Однако со своей задачей он справился не особо, оставшись весьма нишевым разъемом для ЦОД — переход PAM4 значительно снизил резист к электронным шумам, поэтому для массовых сетевых карт под инфраструктуры среднего уровня он подходил не особо. Зато облачные провайдеры и производители DPU (BlueField-2, AMD Pensando DSC2-25) взяли его на вооружение для корпоративных нужд, где 50G на канал дает весомый выигрыш в скорости, а помехи не так страшны за счет грамотно выстроенной инфраструктуры.

Дальнейшее развитие PAM4 будет реализовано в разъеме SFP112 — 112 Гбит/с на полосу. Спецификации SFP112 были финально утверждены в 2023 году, и когда‑нибудь SFP112 появится в массовом сетевом оборудования, а пока его не спешат внедрять даже гиперскейлеры — просто незачем, ведь они уже используют QSFP. Пока это “разъем из будущего”, но он символизирует, насколько стандартный SFP‑корпус был прорывным для своего времени, вывозя скорости 100G через единственную пару контактов, о чем и мечтать не могли в начале нулевых, когда появился первый SFP.

В 2019 году появился SFP Double Density — попытка удвоить пропускную способность, не меняя привычный размер. Вместо одной линии приема и одной передачи данных здесь используются две независимые пары контактов, то есть два канала. Это дает скорость 100 Гбит/с (2x50G) или даже 200 Гбит/с (2x112G), при этом механически порт обратно совместим со старыми-добрыми SFP‑модулями, что позволяет использовать их в даже в новейшем оборудовании. Но у SFP-DD та же болезнь, что и у SFP112 — никто не спешит его внедрять, когда уже существует QSFP, но в будущем, когда массовому оборудованию понадобятся еще большие скорости, чем есть сейчас, SFP‑DD еще немного продлит жизнь старичку SFP.

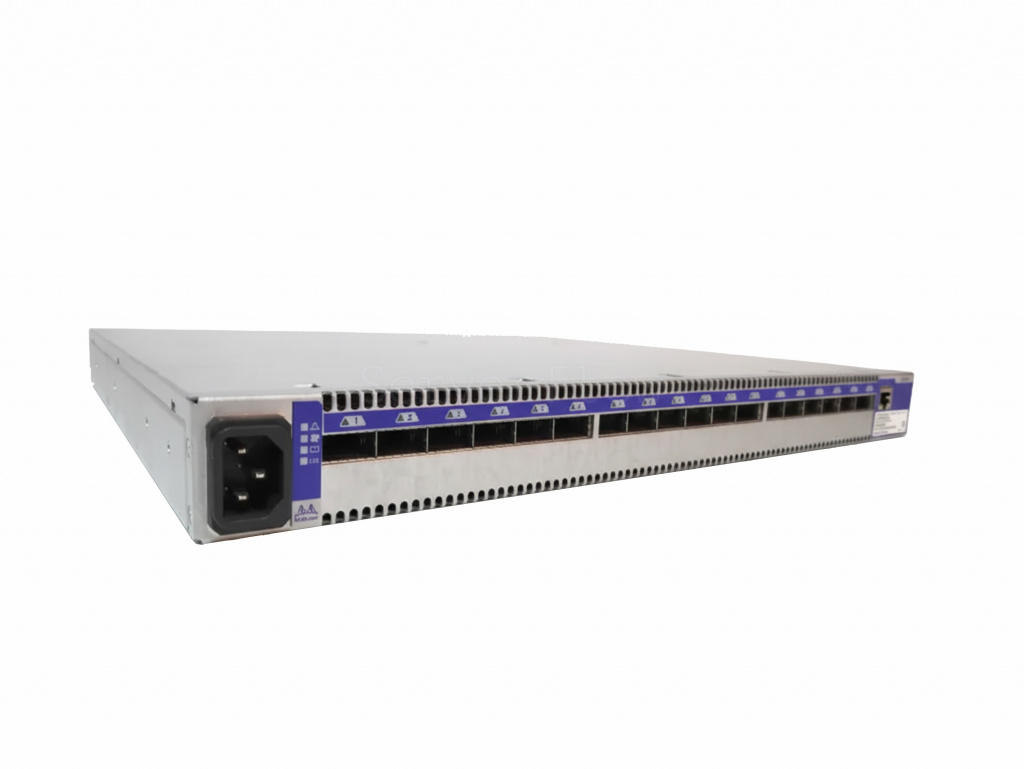

Параллельно с эволюцией SFP индустрия искала способ эффективно агрегировать сразу несколько линий в одном разъеме еще до появления SFP-DD, пусть и потеряв компактный оригинальный корпус SFP. Так в 2006 году появился стандарт QSFP (Quad Small Form‑factor Pluggable), который стал новой вехой оптических разъемов для сетевого оборудования. Идея QSFP проста как две копейки : взять четыре независимых SFP‑канала и упаковать их в один физический корпус. Получился модуль примерно вчетверо крупнее SFP, но все еще достаточно компактный для плотной установки на переднюю панель коммутатора. Каждый из четырех каналов работал на 1 Гбит/с с сигнализацией NRZ, что давало суммарно 4 Гбит/с. Основное применение ранние QSFP нашли в первых многоканальных линках, где требовалась агрегация четырех гигабитных потоков, но вскоре были вытеснены более скоростными версиями стандартного SFP. Зато в передовых центрах обработки данных и суперкомпьютерной индустрии идея QSFP пришлась по вкусу, и новый стандарт медленно, но верно начали внедрять в High-End секторе того времени.

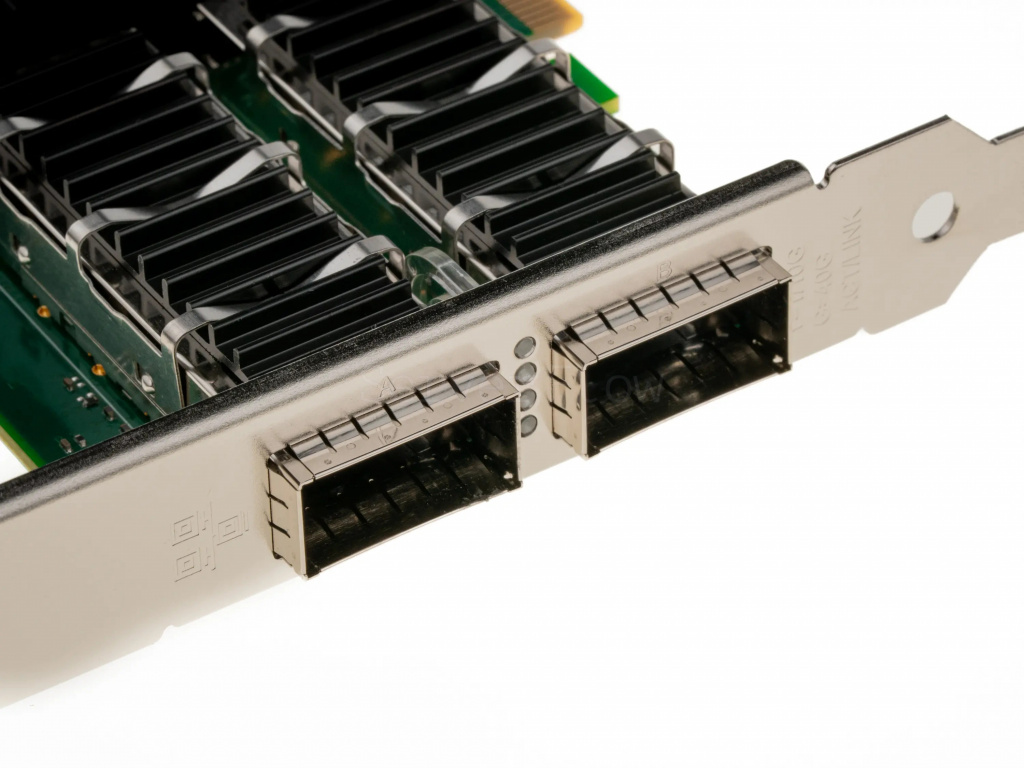

В 2010 году каждую из четырех линий QSFP подняли до 10 Гбит/с, сохранив NRZ и частоту 10,3125 ГГц на канал. Получился суммарный поток 40 Гбит/с — стандарт, который лег в основу целого поколения дата‑центров. QSFP+ определен спецификацией SFF‑8436 и обеспечивает полную механическую и электрическую совместимость с оригинальным QSFP: старый 4‑гигабитный модуль можно вставить в QSFP+ порт, и он заработает на своей скорости. Но главное преимущество QSFP+ — поддержка брейкаут‑кабелей. Один 40‑гигабитный порт легко раскладывался на четыре независимых 10G SFP+ линка, что позволяло экономно подключать серверы к ToR‑коммутаторам без использования промежуточных патч‑панелей. Именно QSFP+ держал на себе всю магистральную связность ЦОД начала 2010‑х и до сих пор встречается в бюджетных коммутаторах.

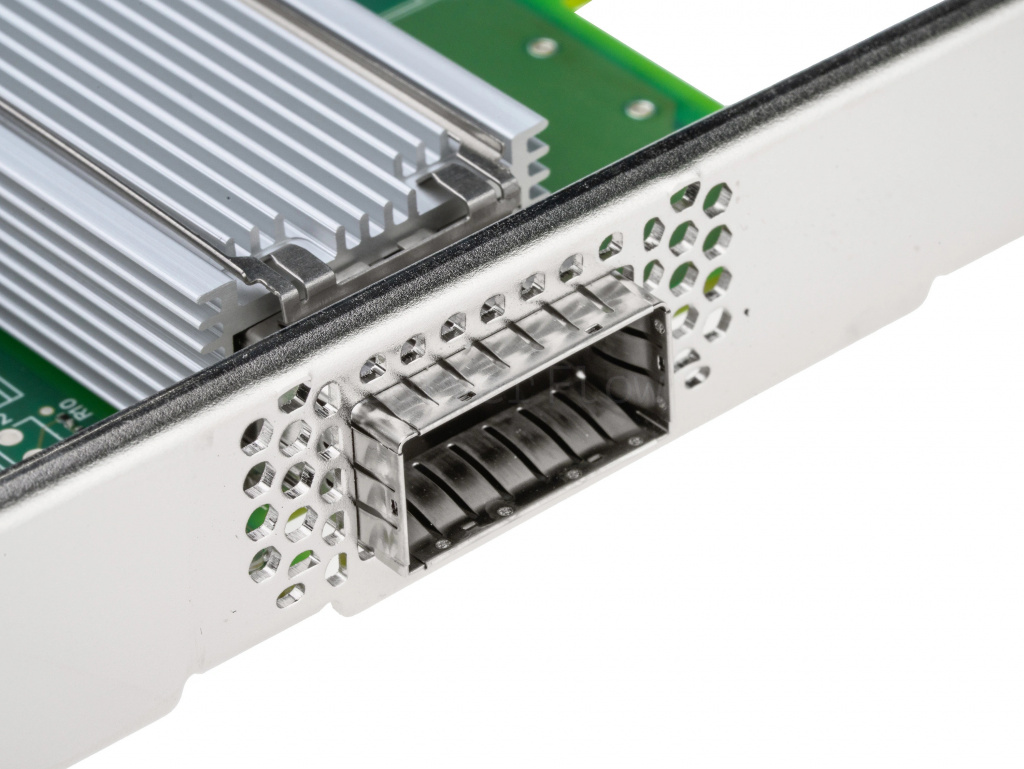

В 2014 году на смену 40G пришел QSFP28 — снова четыре канала, но теперь каждый разогнан до 25 Гбит/с (NRZ, 25,78 ГГц). Суммарная скорость достигла 100 Гбит/с, и это попало в точку. Стандарт SFF‑8665 определил QSFP28 как основной 100G‑интерфейс для модулей SR4, LR4, CWDM4 и прочих. Обратная совместимость реализована вниз: порт QSFP28 принимает QSFP+ (40G) и даже старый QSFP (4G), если контроллер умеет договариваться на пониженную скорость. Брейкаут стал еще полезнее: один 100G‑порт раскладывался на четыре 25G SFP28‑подключения, идеально стыкуясь с серверными картами нового поколения. Коммерческий успех абсолютный — QSFP28 до сих пор повсеместно применяется в коммутаторах и сетевых картах, и даже на фоне 400G не спешит уступать позиции.

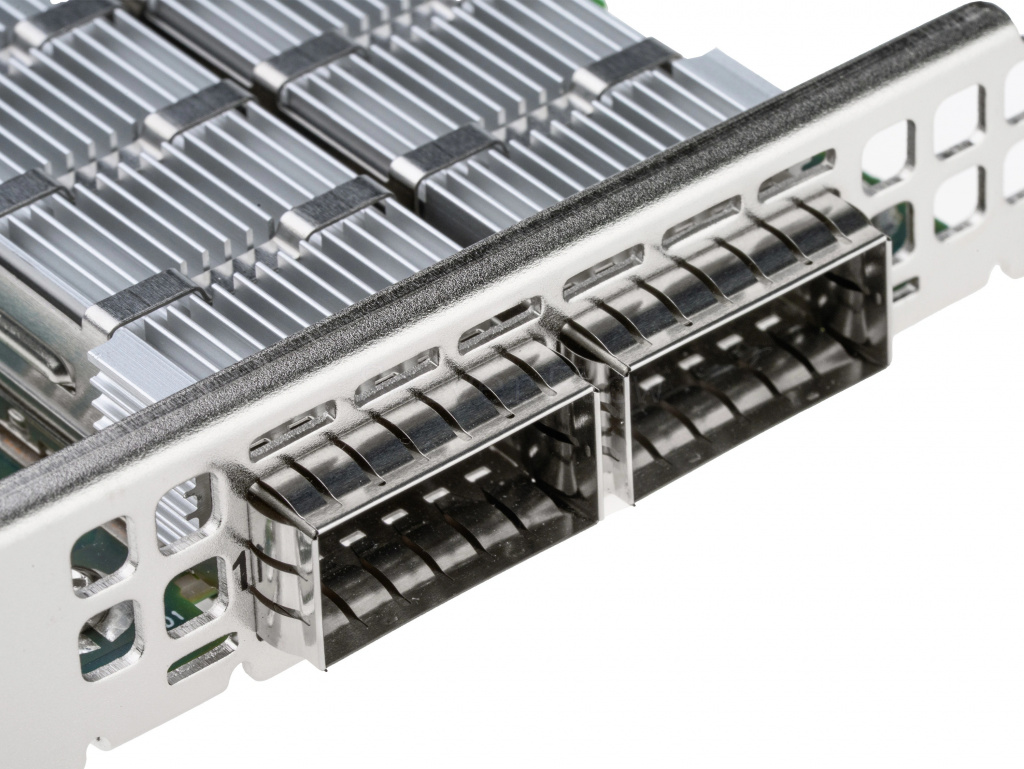

Переход на PAM4 в 2017 году позволил поднять каждую из четырех линий QSFP до 50G, получив 200 Гбит/с суммарно. QSFP56 стал заметным игроком в облачных средах, где 200G‑аплинки востребованы. Физически тот же корпус, те же четыре канала, просто каждый работает на PAM4 вместо NRZ. Обратная совместимость с QSFP+/QSFP28 реализована через autonegotiation с понижением скорости. Брейкаут‑кабели QSFP56‑to‑4xSFP56 позволяют подключать 50G‑серверы к одному 200G‑порту, хотя, как уже говорилось, массового рынка 50G‑серверов не случилось.

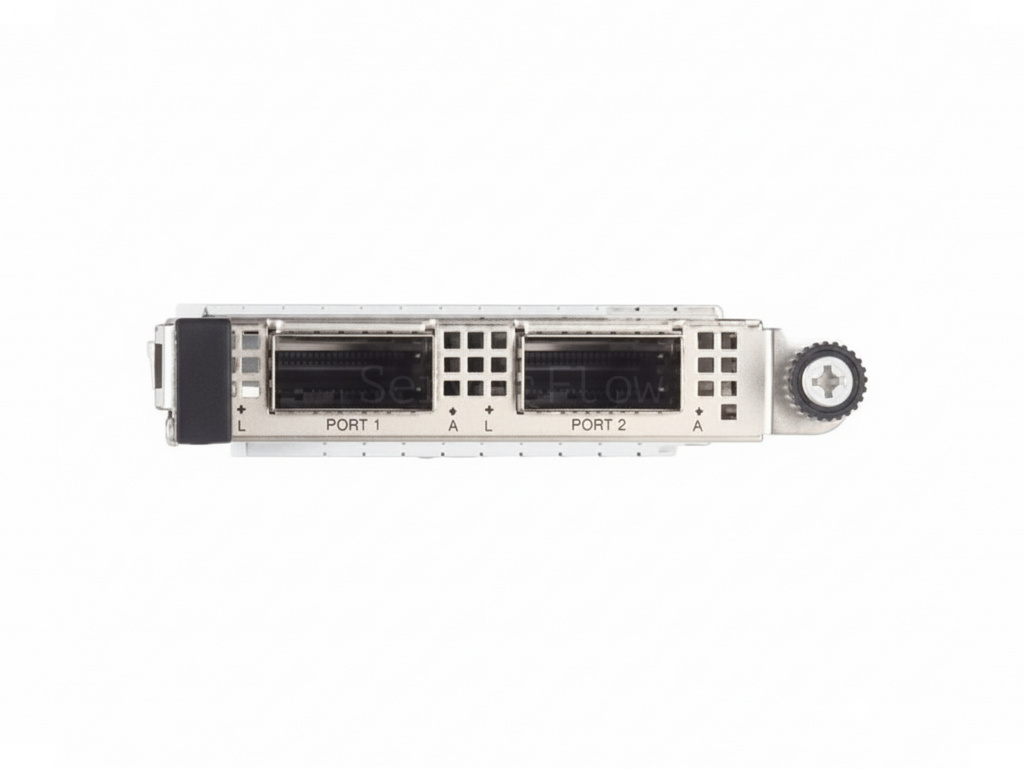

Дальнейшее повышение скорости на PAM4 — 100 Гбит/с на линию, что дает 400 Гбит/с в том же квадро‑корпусе. Но здесь начинается зона турбулентности: на 400G рынок не выбрал единого стандарта. QSFP112 конкурирует с QSFP‑DD и OSFP, но он успешен лишь наполовину. В разных экосистемах применяются разные разъемы.

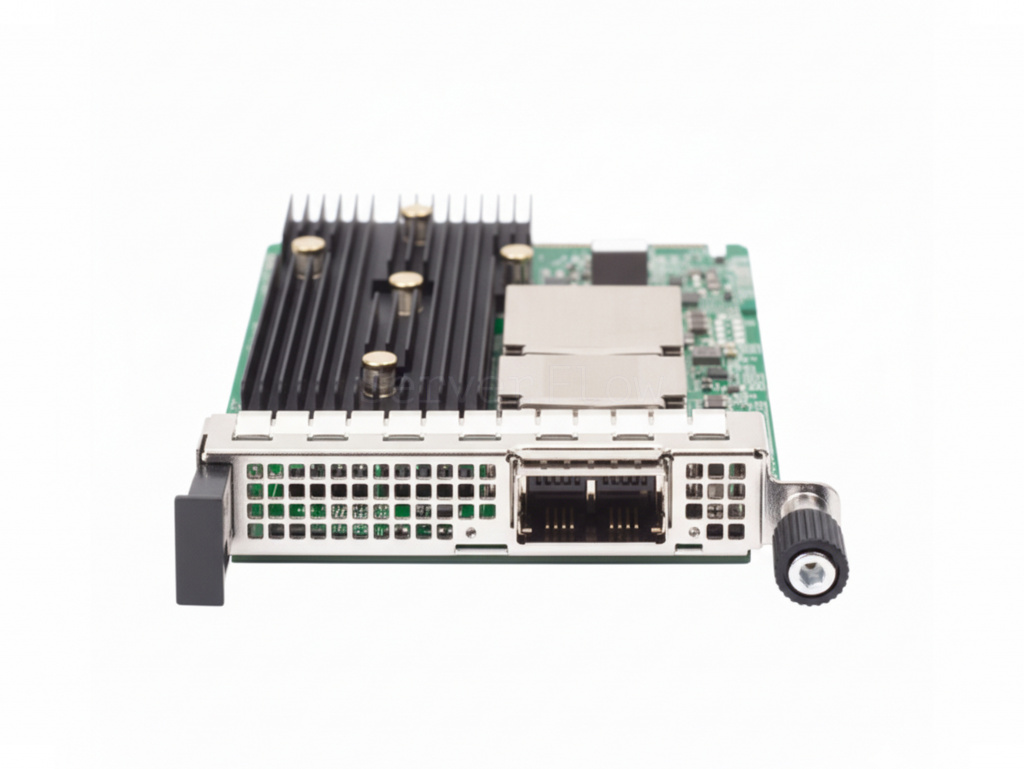

QSFP Double Density (2019 год) удваивает число каналов до восьми в том же механическом размере, используя более плотную компоновку контактов. Это дает 400 Гбит/с (8x50G) или 800 Гбит/с (8x100G). QSFP‑DD сохраняет обратную совместимость с обычным QSFP — старый модуль можно вставить в QSFP‑DD порт. Разъем активно продвигается и уже встречается на новейших коммутаторах и сетевых картах.

Когда в 2018 году 4 линков на разъем стало снова недостаточно, индустрия пошла еще дальше, уже без оглядки на наследие компактного SFP. Octal SFP — 8-канальный разъем, сразу спроектированный без оглядки на обратную совместимость с QSFP. Более крупный корпус обеспечивает лучший отвод тепла и поддержку мощных трансиверов, что особенно важно на скоростях 400G и выше. OSFP применяется в гиперскейлерских и высокопроизводительных решениях, например в картах ConnectX‑9. В отличие от QSFP‑DD, модуль OSFP не вставить в QSFP‑порт без переходника. Первое поколение OSFP (Octal Small Form-factor Pluggable) работало по схеме 8x50 Гбит/с PAM4, обеспечивая пропускную способность 400 Гбит/с на порт. Стандарт был представлен консорциумом OSFP MSA, основанным Google и Arista Networks, в 2018 году. Этот разъем стал ответом на запрос гиперскейлеров, которым требовались более эффективные с точки зрения теплоотвода порты, чем QSFP‑DD. Благодаря крупному корпусу и встроенному радиатору OSFP способен рассеивать до 12–15 Вт тепла без дополнительных решений, что критично для мощных когерентных модулей. Сейчас OSFP 400G применяется в передовых сетевых картах NVIDIA ConnectX‑6 и ConnectX‑7.

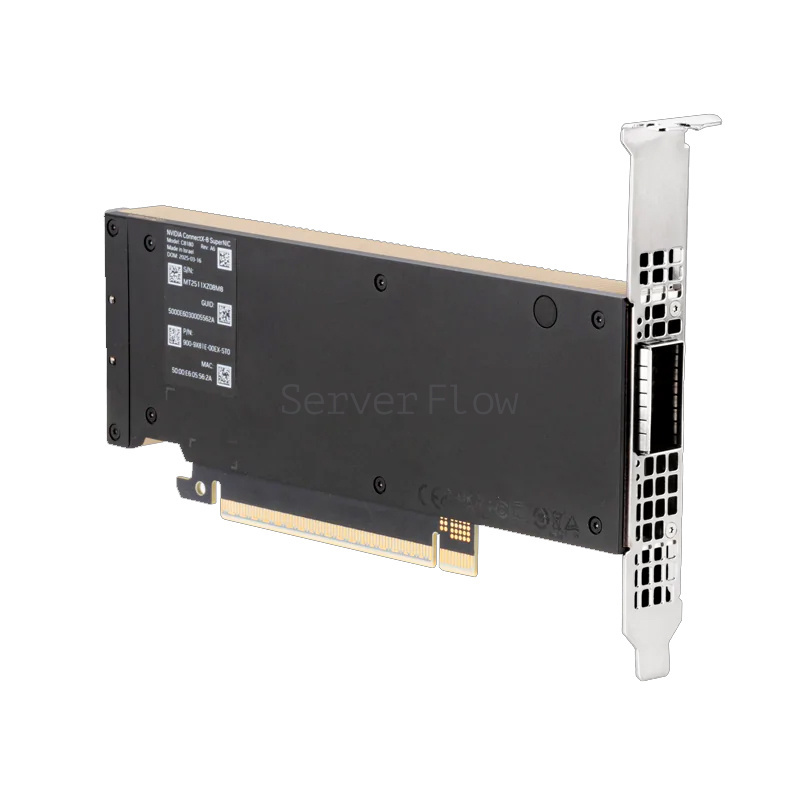

Скачок до 800 Гбит/с реализован удвоением скорости на линию: 8x100 Гбит/с PAM4. Модули OSFP 800G начали массово появляться с 2023 года и сегодня стали основным интерфейсом для межсоединений в AI‑кластерах. Именно такие порты установлены на сетевых картах NVIDIA ConnectX‑9 (800G OSFP) и применяются в коммутаторах нового поколения от ведущих вендоров — Arista, Cisco, Juniper и NVIDIA. Повышенная способность к теплоотводу (до 14–15 Вт) позволяет использовать активные медные кабели (DAC) и кремниевую фотонику без риска перегрева. Брейкаут‑кабели OSFP‑to‑2xQSFP56 или OSFP‑to‑8xSFP112 делают этот разъем универсальным строительным блоком для фабрик 400G/800G. Важно: OSFP не имеет механической обратной совместимости с QSFP, QSFP28 или QSFP-DD.

Вершина эволюции Octal SFP — 1,6 Тбит/с на порт за счет 8 линий по 200–224 Гбит/с (PAM4). Стандарт OSFP1600, также известный как OSFP224, уже согласован, и первые коммерческие образцы трансиверов появились в 2025 году. Серийное оборудование с портами 1.6T активно разворачивается в ИИ‑кластерах — это коммутаторы на базе NVIDIA Spectrum-X (с поддержкой до 64x800G / 32x1.6T) и сетевые карты NVIDIA ConnectX‑9 (с возможностью агрегации 2x800G в 1.6T). Ожидается, что следующее поколение ConnectX‑10 также будет поддерживать этот форм-фактор. Тепловой пакет стандартного модуля 1.6T OSFP достигает 15-20 Вт, а для вариантов OSFP-XD (eXtended Density), предназначенных для дальнобойной когерентной оптики — до 33,5 Вт, что может требовать жидкостного охлаждения в стойке. В отличие от QSFP‑DD224, OSFP 1.6T обеспечивает лучший резерв по охлаждению и уже принят в качестве основного разъема для будущих высокопроизводительных кластеров.

Форм‑факторы SFP на заре IT-эпохи навели порядок в сегменте сетевых разъемов: один и тот же модуль подходил к оборудованию разных вендоров, а обратная совместимость позволяла плавно наращивать скорость. Но в какой-то момент, когда ЦОД требовали агрессивного наращивания скоростей любой ценой, порядок свернул куда-то не туда, и в индустрии все-таки началась неразбериха со зверинцем оптических портов, так что неискушенным айтишникам все равно придется разбираться, что для чего подходит и какие разъемы подходят к коммутатору. А если вы не хотите разбираться во всех этих “плюсах”, “двойных плотностях”, “квадро” и “окто” — просто обращайтесь в ServerFlow. Мы подберем оборудование так, чтобы каждый разъем стоял на своем месте, а обратная совместимость не превращалась в головную боль.
