Схемы обжима витой пары: что это такое и как сделать?

Обжим витой пары — это процесс закрепления разъемов на конце кабеля витой пары, который используется для передачи данных в локальных сетях и подключения сетевого оборудования. Обжим необходим для того, чтобы обеспечить надежное соединение между кабелем и сетевым устройством, таким как маршрутизатор, коммутатор, компьютер или сервер. Правильный обжим обеспечивает надежность подключения кабели к сети, поскольку любые дефекты при соединении могут привести к потере данных или снижению скорости передачи. В этой статье мы подробно расскажем о том, какие схемы обжима витых пар существуют и предоставим вам небольшой гайд по обжиму кабелей.

Правильный обжим витой пары играет важную роль в обеспечении надежного подключения кабелей к устройствам, как в домашней, так и в корпоративной инфраструктуре. Вот зачем нужно обжимать витые пары:

• Надежное соединение. Качественный обжим гарантирует плотный контакт между проводами витой пары и контактами разъема. За счет этого риск случайного отключения витой пары от разъема минимизируется, что гарантирует стабильную передачу данных;
• Уменьшение помех. Правильный обжим кабеля помогает избежать разрывов соединений или перекрестных наводок, которые искажают поступающий сигнал;
• Гибкость в установке. Обжим витой пары позволяет создавать кабели с подходящим для вашего оборудования типом коннектора, что упрощает подключение витой пары к устройствам вашей сетевой инфраструктуры.

На самом деле, в современных сетевых инфраструктурах схема обжима витой пары не так важна, как в прошлом. Ранее, когда сетевые устройства были не так технологичны, неправильный обжим витой пары мог не только уменьшит эффективность передачи данных, но и вывести оборудование из строя, либо устройства просто не видели подключение витой пары. К примеру, если витая пара подключалась не ко всем контактам коммутатора, это приводило к короткому замыканию, поэтому устройство сгорало. Сейчас сетевые устройства оснащены функцией Auto MDI-X, которая позволяет оборудованию автоматически согласовать подключение витой пары и подобных проблем больше не возникает.

Существуют два основных стандарта обжима витой пары: T568A и T568B. Эти стандарты описывают расположение проводников внутри коннектора и определяют, как витая пара должна быть подключена к сетевым устройствам.

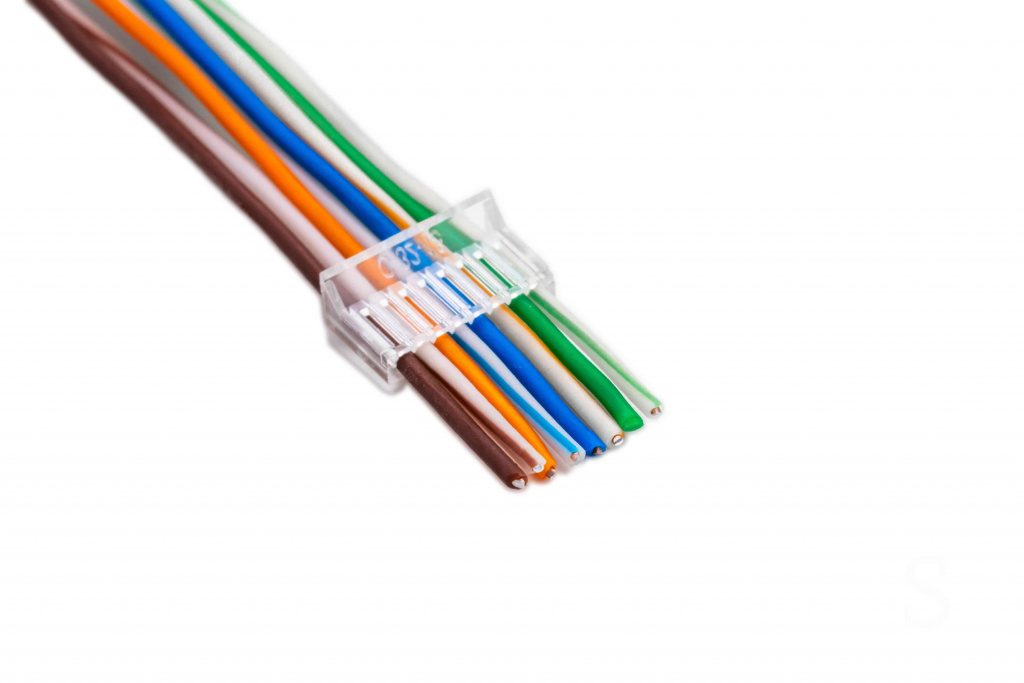

568A — схема обжима, которая раньше широко использовалась в сетевых коммуникациях потребительского сегмента, редко в небольших корпоративных инфраструктурах, но сейчас этот стандарт практически полностью был вытеснен с рынка. 568A применялся для подключения устройств к розеткам и патч-панелям. В данном стандарте провода расположены в следующем порядке:

• Бело-зеленый;
• Зеленый;
• Бело-оранжевый;
• Синий;
• Бело-синий;
• Оранжевый;
• Бело-коричневый;
• Коричневый.

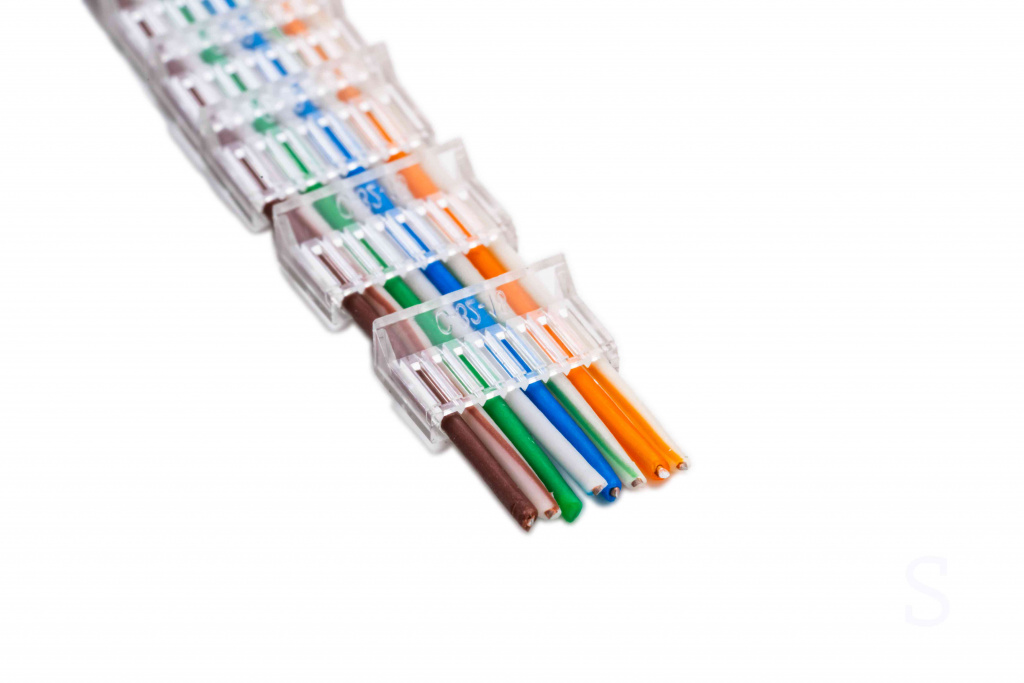

568B — наиболее распространенный стандарт обжима витой пары, который пришел на смену 568A. Стандарт 568B широко используется в корпоративных сетях для подключения серверов, коммутаторов, маршрутизаторов и других сетевых устройств. В этом стандарте провода подключаются следующим образом:

• Бело-оранжевый;
• Оранжевый;
• Бело-зеленый;
• Синий;
• Бело-синий;
• Зеленый;
• Бело-коричневый;
• Коричневый.

Помимо стандартов, существует две основных схемы обжима витой пары:

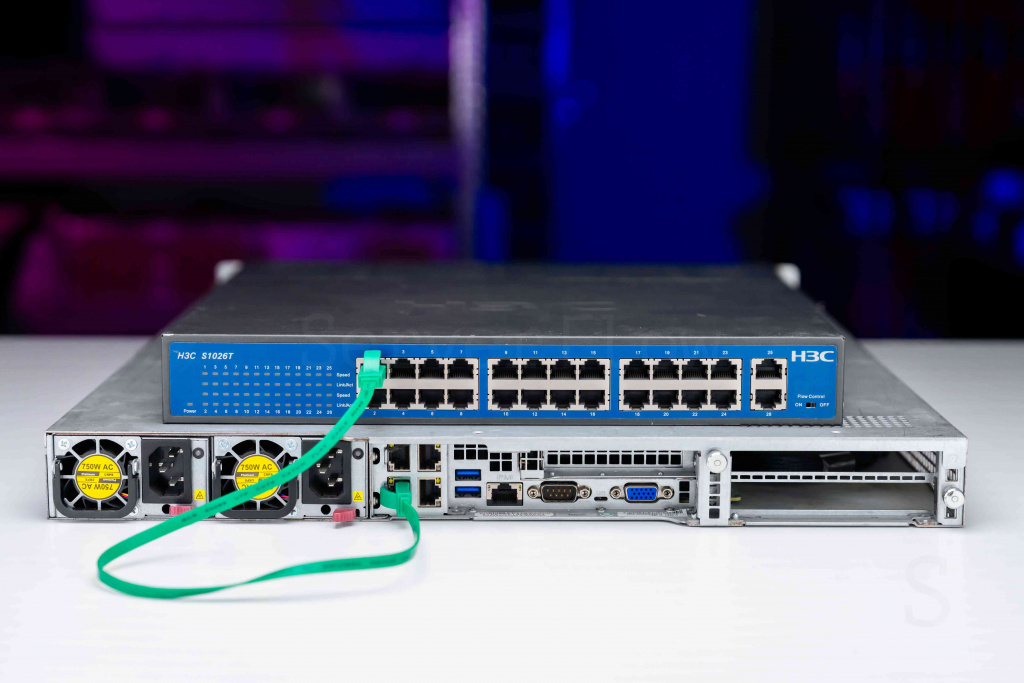

Прямая схема используется для соединения устройств разного типа, таких как сервер и коммутатор, коммутатор и маршрутизатор. В этом случае оба конца кабеля обжимаются по одной и той же схеме — 568A или 568B. Прямая схема широко используется в большинстве современных сетевых инфраструктур. Прямая схема необходима, когда устройства работают на разных уровнях сети и выполняют разные функции: одно передает данные, другое принимает.

Перекрестная (кросс) схема применяется для соединения устройств одного типа, например, двух компьютеров или двух серверов. Один конец кабеля обжимается по стандарту 568A, а другой — по стандарту 568B. Перекрестная схема позволяет устройствам обмениваться данными без использования дополнительного сетевого оборудования. В случае, если устройства одного типа обжаты по прямой схеме, данные просто не смогут передаваться, так как проводники для передачи данных и их приема окажутся не на своих местах.

Для обжима витой пары требуются специальные инструменты, с помощью которых вы сможете правильно подготовить кабель и установить коннекторы. Вот какие инструменты понадобятся для обжима:

• Кримпер. Это основной инструмент для обжима витой пары. Он нужен для надежного закрепления коннекторов на проводах кабеля. Кримпер зажимает контакты коннектора на проводниках, создавая соединение между кабелем и контактами коннектора. Также кримперы часто оснащены лезвием для обрезки лишнего кабеля;
• Стриппер. Стриппер предназначен для аккуратного снятия внешней изоляции кабеля без повреждения внутренних проводников. Это важно для сохранения целостности проводников и минимизации риска потери сигнала или короткого замыкания.
• Тестер сетевых кабелей. После обжима кабеля тестер используется для проверки правильности соединений и работы кабеля. Он показывает, корректно ли подключены провода и нет ли обрывов или неправильного расположения проводников. Тестирование позволяет убедиться в том, что кабель готов к работе в сети и его подключение не приведет к негативным последствиям;
• Нож для кабеля. Кабели часто нужно разрезать на нужную длину перед обжимом. Для этого используются специальный нож для резки кабелей, чтобы получить ровный и чистый срез. Вместо ножа для кабеля можно использовать ножницы;
• Отвертка или инструмент для подключения проводов. В некоторых случаях, особенно при работе с патч-панелями или розетками, требуется инструмент для точного подключения проводов в контактные точки без повреждения жил. Для этого подойдет как специальный инструмент для вставки проводов, так и обычная отвертка подходящей толщины.

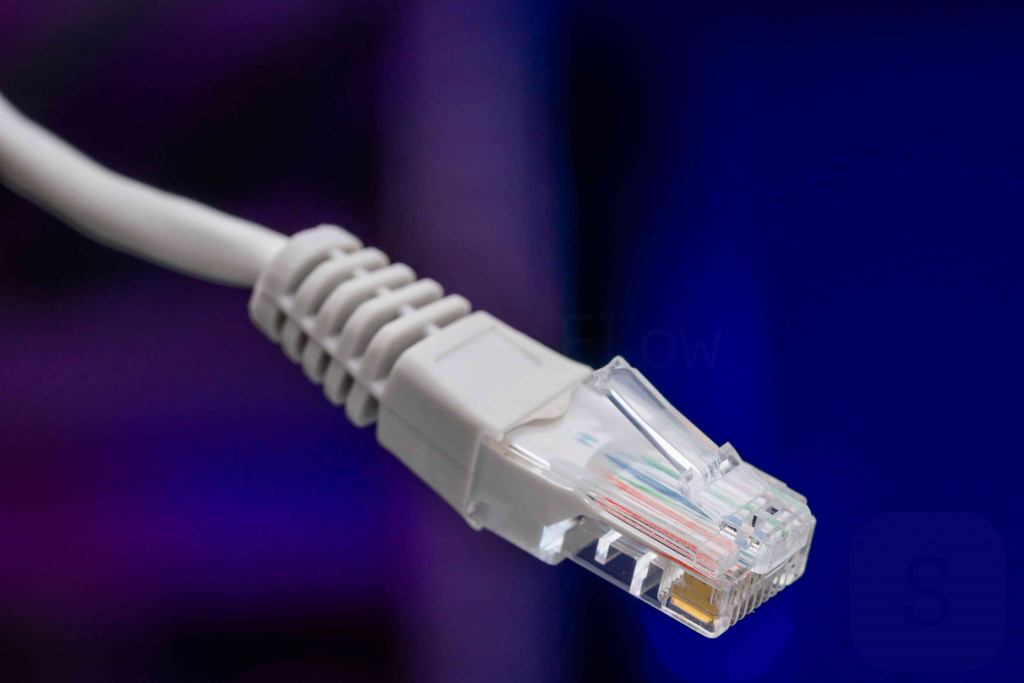

Обжим витой пары требует аккуратного подхода и выполнения последовательных шагов. Вот основные этапы обжима коннектора RJ-45, следуя которым вы сможете правильно обжать кабель:

• Подготовка кабеля. Сначала нужно снять изоляцию с кабеля с помощью стриппера, оставив примерно 2-3 см незащищенных проводов. Важно не повредить сами проводники в процессе, иначе можно столкнуться с проблемами при передаче сигнала;
• Расплетение и выравнивание пар. После снятия внешней изоляции необходимо расплести пары проводников и выровнять их. Это нужно для того, чтобы легче было вставить провода в коннектор;
• Распределение проводников по стандарту. Выберите стандарт обжима (568A или 568B) и распределите провода в нужной последовательности. Важно следовать выбранному стандарту для обеспечения правильного соединения;
• Обрезка проводников. Убедитесь, что все провода одинаковой длины, и подрежьте их при необходимости. Кончики проводников должны быть ровными, чтобы они правильно вошли в коннектор;
• Вставка проводников в коннектор. Вставьте проводники в коннектор RJ45, следя за тем, чтобы каждый провод находился в своем канале и плотно прилегал к контактам;
• Обжим коннектора. С помощью кримпера сожмите коннектор, чтобы зафиксировать провода внутри него. Убедитесь, что провода закреплены плотно и не выпадают;
• Проверка соединения. После обжима проверьте кабель с помощью тестера, чтобы убедиться, что все соединения выполнены правильно и кабель готов к использованию.

Процесс обжима витой пары можно сделать более простым и эффективным, если учесть несколько полезных советов и рекомендаций:

• Проверяйте кабель после каждого обжима. Используйте тестер для кабелей, чтобы убедиться, что все проводники правильно соединены и нет замыканий;
• Старайтесь не перегибать кабель. Витая пара чувствительна к механическим повреждениям, и сильные изгибы в процессе обжима могут повлиять на качество передачи сигнала;
• Используйте коннекторы с экраном для экранированных кабелей. Если вы работаете с экранированной витой парой (STP или FTP), обязательно используйте экранированные коннекторы, чтобы сохранить целостность экрана и минимизировать электромагнитные помехи.

Обжим витой пары — процесс, без которого нельзя обойтись при выстраивании современной сетевой инфраструктуры. Выбор схемы обжима и правильное выполнение всех этапов напрямую влияют на качество передачи данных и защиту от помех. Независимо от того, устанавливаете ли вы домашнюю сеть или подключаете устройства в крупной корпоративной инфраструктуре, правильный обжим кабелей обеспечит стабильную и эффективную работу сети.
