Intel CPU Carrier — рамки E1A, E1B, E1C для сокетов LGA4677, LGA4710 и других CPU-платформ

У компании Intel определенно есть какие-то наклонности путать пользователей, и дело даже не в постоянном ренейминге своих линеек центральных процессоров. Представьте: вы покупаете топовый сервер с материнкой Supermicro X13SEI-TF на сокете LGA4677, приобретаете чип Intel Xeon Platinum 8592+ — остается только распаковать и поставить кулер NH-U12S DX-4677. Все идет по маслу, вы ставите проц, ставите его в рамку, устанавливаете на кулер, затягиваете винты и…слышите страшное — хруст. Знаете, что хрустит? Это были сломанные ножки сокета, потому что в комплекте с кулером шла рамка E1B, а нужна была рамка E1A. Вот так просто вы лишились очень дорогого оборудования. Разнообразие несовместимых рамок на один и тот же сокет Intel — очень распространенная проблема, которая погубила не одну сотню сокетов, и более того, разные рамки присущи не только LGA4677, но и другим процессорным разъемам. Чтобы вы не пали жертвой такого недоразумения, специалисты компании ServerFlow расскажут вам, какие сокеты и рамки Intel могут вызывать путаницу, какие процессоры подходят под те или иные рамки-носители и почему с процессорами AMD не возникает такой проблемы.

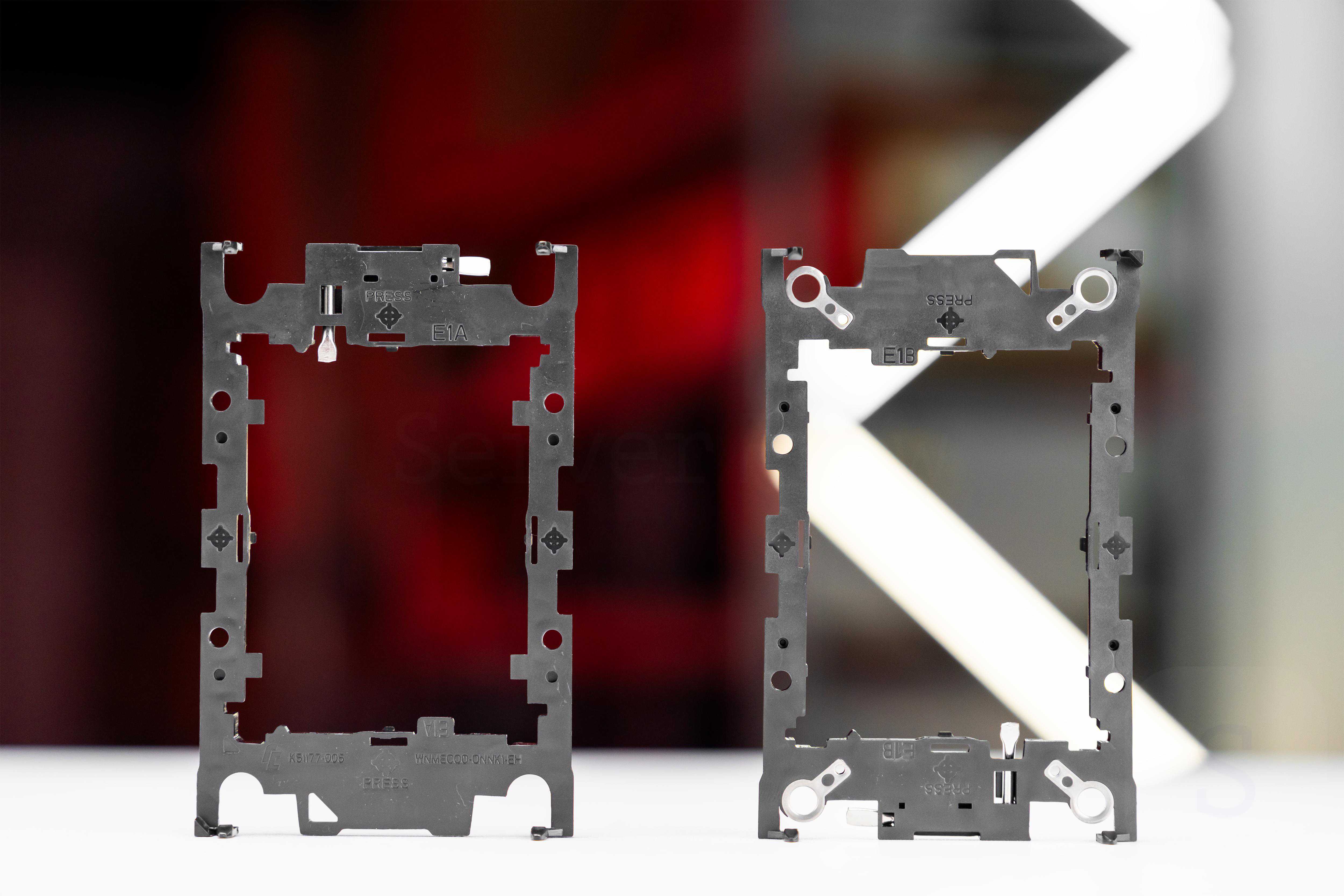

Процессорные рамки (также известные как рамки-носители, CPU Carrier Frames) — это пластиковые приспособления, которые устанавливаются на центральный процессор для жесткой фиксации чипа в сокете и защиты CPU/сокета от повреждений. Поверх рамки устанавливается кулер системы охлаждения, который прищелкивается к рамке, обеспечивая равномерный прижим без риска нанести урон процу. Так как на один сокет обычно выходит несколько поколений чипов, которые могут отличаться по типу упаковки, форме и т.д, рамки тоже бывают разные, и каждый подвид совместим с конкретным типом процессоров. Важно подчеркнуть, что съемные рамки — это прерогатива исключительно серверного и HEDT сегмента процессоров Intel, тогда как в десктопном сегменте вместо них используются прижимные разъемы, уже интегрированные в сокет.

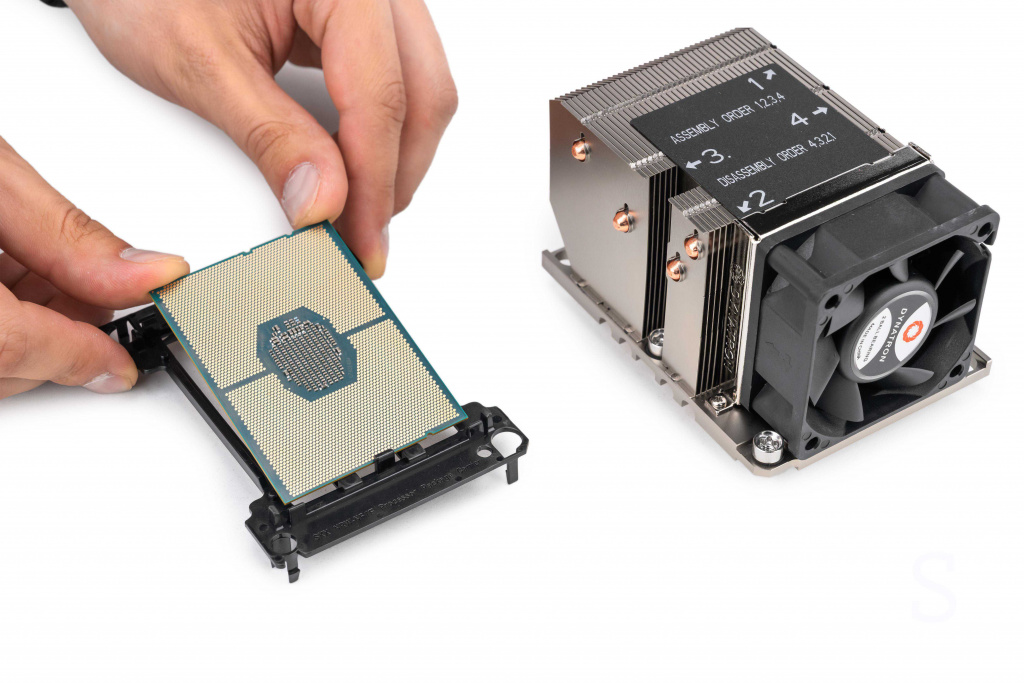

CPU Carrier Frames не поставляются вместе с процессорами — обычно они идут в комплекте с кулерами и в редких случаях с материнскими платами. Однако поскольку кулеры производят не под процессор, а под сокет, то производители систем охлаждения, например, Noctua или Dynatron, упаковывают в комплект именно самую распространенную рамку в этом поколении CPU-платформ. Например, если кулер совместим с LGA4677, то в дополнение кладут рамку E1B. Именно из-за этого часто происходит путаница — клиент заказывает кулер под сокет LGA4677, чтобы установить чип Intel Xeon Max, но вместе с кулером приходит рамка E1B, тогда как в действительности необходима рамка E1C.

Сокет LGA4677 (Eagle Stream), представленный в 2023 году, стал основным разъемом для прорывных центральных процессоров Intel Xeon Scalable четвертого (Sapphire Rapids) и пятого (Emerald Rapids) поколений, а также специализированных процессоров Intel Xeon Max с интегрированной памятью HBM2E, которые, к сожалению, были очень холодны встречены публикой на релизе. Все эти чипы поддерживают DDR5, PCIe 5.0, теплопакет до 350 Вт и до 64 ядер, однако старшие чипы этих линеек отличаются по толщине подложки и типу упаковки, поэтому процессорные рамки для этих решений отличаются.

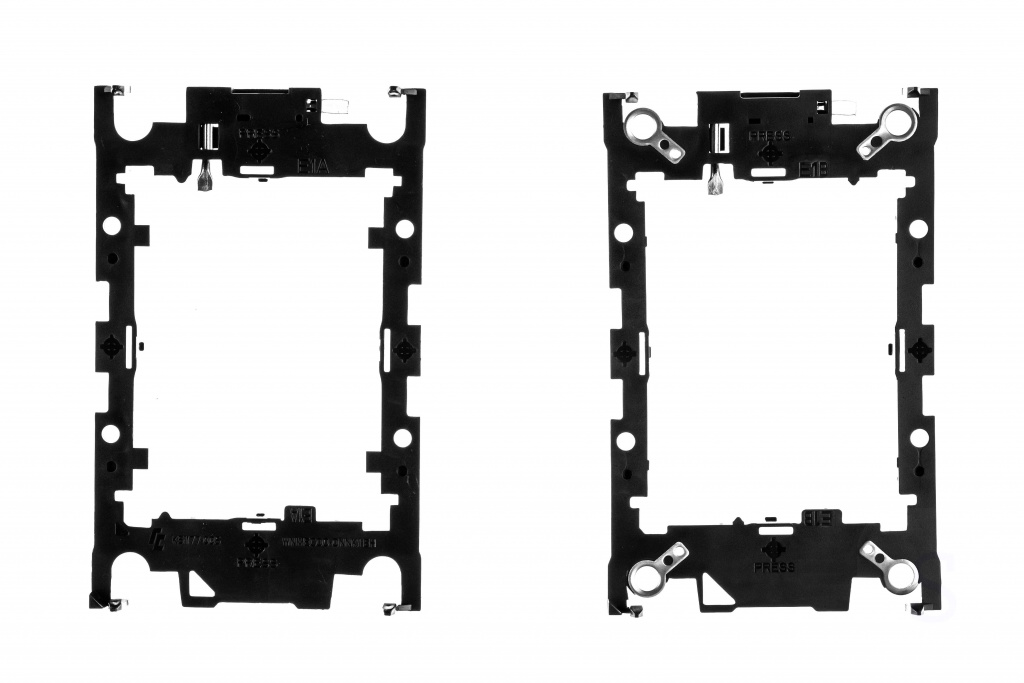

Рамка E1A используется исключительно с топовыми процессорами Xeon Scalable 4-го и 5-го поколений, чей TDP составляет 300-350 Вт. Это наиболее мощные чипы в своем семействе, нуждающиеся в усиленном прижиме для стабильной работы и качественного отвода тепла. В четвертом поколении (Sapphire Rapids) к ним относятся модели Xeon Platinum 8460Y+, 8468V, 8468H, 8450H, 8444H — все с 60 ядрами и теплопакетом 300 Вт и выше. В пятом поколении (Emerald Rapids) это Xeon Platinum 8592+, 8580, 8560Y+ и другие представители серии Platinum 8500 с 60-64 ядрами и TDP 300–350 Вт. Все эти чипы имеют стандартную высоту крышки (как у обычных Xeon), но из-за большого числа ядер и высоких токов требуют, чтобы материнская плата была оснащена прижимом Performance ILM, а кулер — рамкой E1A.

Рамка E1B предназначена для менее мощных центральных процессоров Xeon Scalable 4-го и 5-го поколений, которые не относятся к топовым моделям. Сюда входят практически все процессоры линеек Xeon Gold, Silver и Platinum для поколений Sapphire и Emerald Rapids, кроме самых топовых моделей. Именно эта конфигурация наиболее массовая, поэтому производители кулеров по умолчанию комплектуют свои системы охлаждения рамкой E1B. Никакой разницы в высоте крышки между топовыми и обычными чипами нет, отличие только в усилиях прижима ILM.

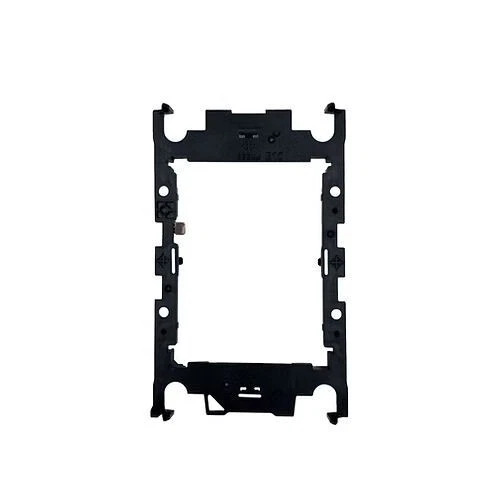

Рамка E1C применяется исключительно с процессорами Intel Xeon Max 9460 (32 ядра), 9462, 9468 (48 ядер) и флагманский 9470 (52 ядра). Эти процессоры физически выше стандартных — увеличенная подложка и интегрированная HBM-память до 64 ГБ поднимают теплораспределительную крышку примерно на 2,5 мм. Рамки E1A и E1B не учитывают эту разницу: кулер не ляжет на крышку правильно, прижим будет слабым, поэтому систему охлаждения не получится установить. E1C спроектирована с более глубокими вырезами и механическими ключами, чтобы исключить установку обычного Xeon в эту рамку и скомпенсировать увеличенную высоту.

Сокет LGA4710 (Mountain Stream) — посадочное место для процессоров Intel Xeon 6-го поколения. Сюда входят энергоэффективные чипы Sierra Forest с E-ядрами и производительные Granite Rapids с P-ядрами. Внутри этого поколения четко разделились два тепловых класса: процессоры с TDP до 350 Вт и топовые модели с TDP 400-500 Вт. Как и в случае с LGA4677, выбор рамки диктуется именно теплопакетом, а не названием серии и видом ядер. К счастью, рамок для чипов под сокет LGA4710 всего две: E2A и E2B.

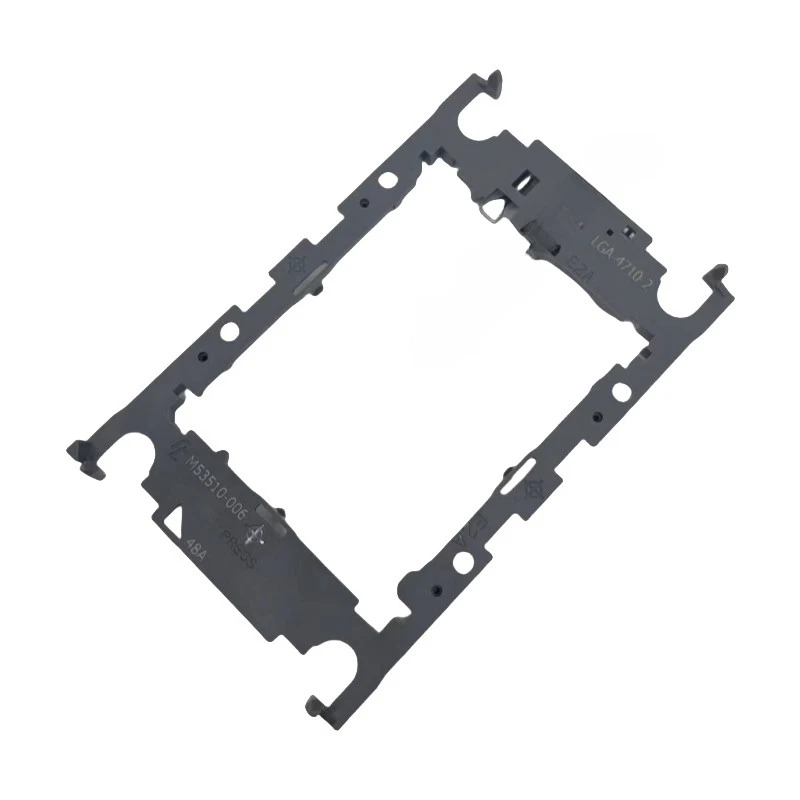

Рамка E2A предназначена исключительно для топовых Granite Rapids серии Xeon 6900P, теплопакет которых составляет 400-500 Вт, к которым относятся модели Xeon 6980P, 6970P, 6960P и другие чипы этой линейки. Высокий теплопакет и большое число ядер требуют обязательного наличия Performance ILM с увеличенным усилием прижима, поэтому рамка E2A имеет другую геометрию выступов по сравнению с E2B. Установка E2A на такой процессор невозможна.

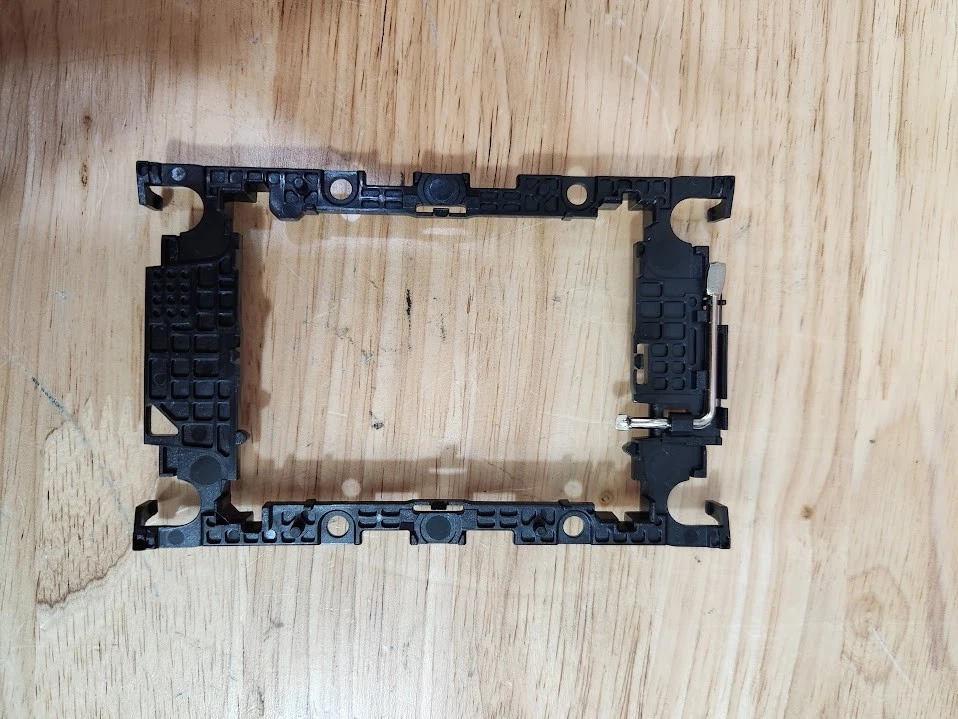

Рамка E2B применяется со всеми процессорами Xeon 6, чей теплопакет не превышает 350 Вт. В эту категорию попадают энергоэффективные Sierra Forest — Xeon 6700E (до 144 ядер) и Xeon 6900E, а также начальные модели Granite Rapids серий Xeon 6500P и 6700P (например, модели 6530P, 6720P). Для них используется Standard ILM со штатным усилием прижима, которого достаточно для стабильной работы при TDP 150-350 Вт. Рамка E2B является самой массовой, и именно ее производители кулеров кладут в коробку по умолчанию.

Сокет LGA7529 (Birch Stream) — это новейший огромный разъем Intel для центральных процессоров Xeon 6-го поколения, который стал улучшенной версией LGA4710 для высокопроизводительных чипов. Разъем рассчитан на поддержку самых мощных серверных чипов с теплопакетом до 500 Вт и выше. Как и в случае с предыдущей платформой, для LGA7529 предусмотрены две разные рамки-носители, но в отличие от них, здесь выбор рамки диктуется не столько теплопакетом, сколько архитектурой ядер: производительные ядра (P-cores) и энергоэффективные (E-cores) используют разные рамки, что связано с четким разделением разных типов процессоров в дорожной карте Intel.

Рамка BR1A применяется с флагманскими процессорами Intel Xeon 6-го поколения на основе производительных ядер (P-cores) — серия Granite Rapids-AP. Эти чипы предназначены для самых высокопроизводительных вычислительных задач и характеризуются максимальным теплопакетом и максимальным количеством P-ядер. К ним относятся, например, Intel Xeon 6979P с 120 ядрами и TDP 500 Вт. Рамка BR1A является основной для этого класса процессоров, и именно ее производители кулеров, как правило, включают в комплект поставки по умолчанию.

Рамка BR1B предназначена для процессоров Intel Xeon 6+ на основе энергоэффективных ядер (E-cores) — серия Clearwater Forest. Эти чипы являются развитием архитектуры Sierra Forest и ориентированы на задачи с высокими требованиями к плотности вычислений и оптимальному соотношению производительности к энергопотреблению. Флагманские модели этой серии, например Intel Xeon 6970E+ (192 ядра, TDP 400 Вт), используют именно рамку BR1B. Рамка BR1B имеет другую геометрию и механические ключи, что исключает ее установку на процессоры с P-ядрами (Granite Rapids) и наоборот. В стандартную поставку кулеров эта рамка не входит, так как чипы Intel Xeon 6+ еще не вышли на рынок.

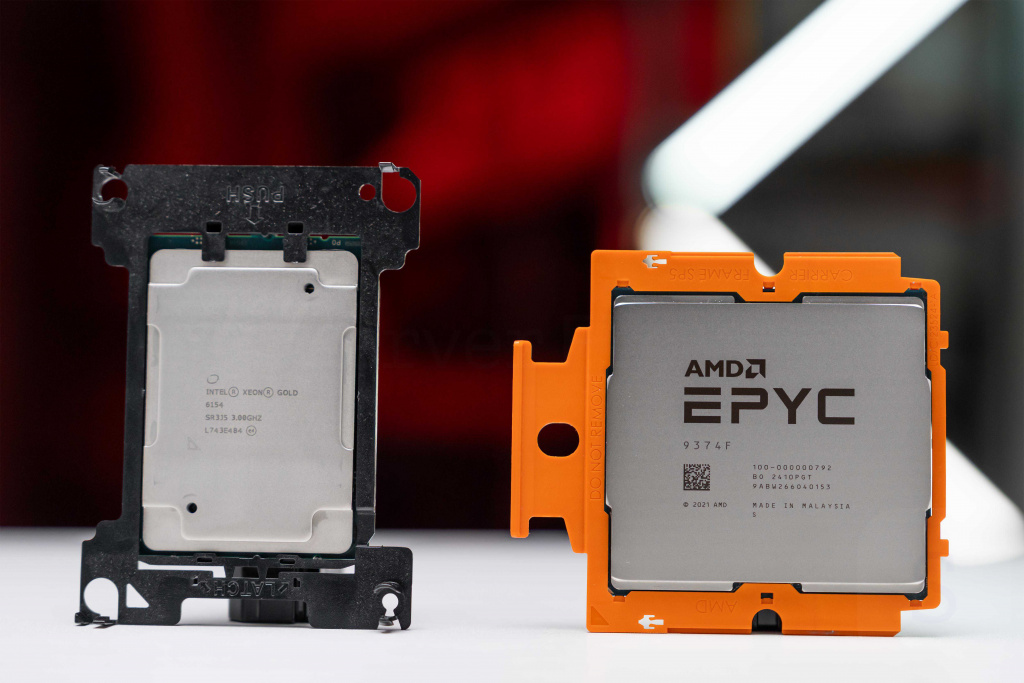

AMD не зря перехватила у Intel звание народной компании, и дело не только в цене на процессоры, но и в заботе об удобстве своих клиентов. В экосистеме AMD процессорных рамок-носителей вообще не существует, так как абсолютно каждый чип AMD EPYC или AMD Threadripper поставляется с уже установленной рамкой, которая помогает безопасно установить процессор в сокете и прижать его рычагом. Усилие прижима создается самим сокетом, а кулер давит непосредственно на крышку процессора. Производителю кулера достаточно дать крепеж под конкретный сокет (sTRX4, sWRX8, SP3, SP5 и т.д.), и он гарантированно подойдет ко всем процессорам в этом сокете, потому что физические размеры крышки и посадочного места унифицированы. Это не значит, что у “красных” нет других нюансов при монтаже, но “рамковый ад” Intel там отсутствует как явление. Тем обиднее, что в лагере Intel проблема тянется десятилетиями, и каждый новый сокет приносит новые вариации, усложняя жизнь сборщикам.

Несмотря на всю сумятицу с процессорными рамками Intel, определить, какая рамка подходит к вашему CPU, достаточно просто. Главное — опираться на подробное, качественное руководство, либо можете просто обратиться в компанию ServerFlow. Наши менеджеры не только подберут правильные рамки и кулеры под ваш CPU, но и подскажут с выбором серверной платформы под ваши задачи, помогут с настройкой оборудования и проведут вас за руку от покупки оборудования до его запуску в продакшен.
