FinFET: технология, которая удержала закон Мура
Введение
FinFET – это трёхмерный полевой транзистор с каналом в форме вертикального кремниевого гребня (“плавника”), который затвор охватывает сразу с трёх сторон. Это конструктивное решение спасло закон Мура в начале 2010-х годов и легло в основу практически всей современной цифровой электроники: от карманных смартфонов до серверных кластеров искусственного интеллекта. В этой статье мы с вами немного ближе познакомимся с транзистором, который перевернул мир микроэлектроники.
Тупик плоского кремния
На протяжении более четырёх десятилетий цифровая микроэлектроника развивалась по закону Мура и правилу масштабирования Деннарда. Принцип был предельно прозрачен: каждые полтора-два года транзисторы уменьшались в размерах, благодаря чему их удавалось плотнее упаковывать на кремниевой пластине. При этом рабочее напряжение закономерно снижалось, тактовая частота росла, а общее тепловыделение на единицу площади кристалла оставалось на приемлемом уровне.
Рабочей лошадкой этой эпохи служил планарный полевой транзистор со структурой металл-оксид-полупроводник – классический MOSFET. В нём исток, сток и соединяющий их проводящий канал располагались строго в одной горизонтальной плоскости на поверхности кремниевой подложки. Затвор управлял током, прижимая электрическое поле к каналу исключительно сверху через тончайший слой подзатворного диэлектрика.

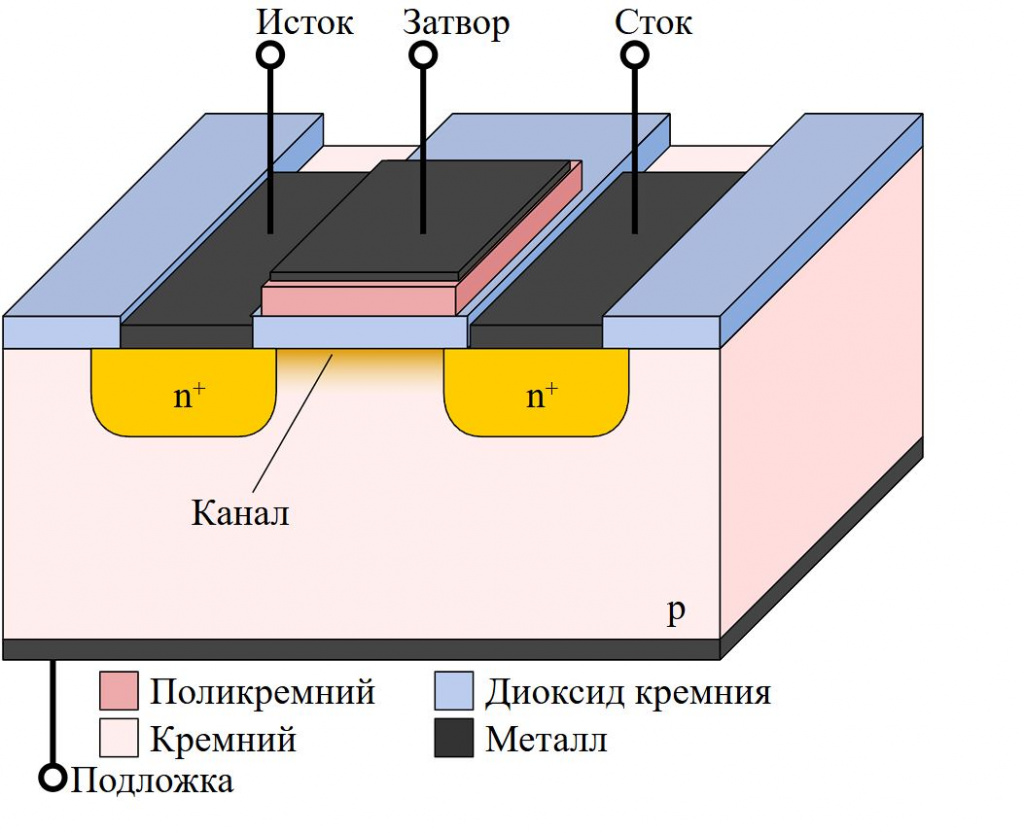

Схема классического планарного MOSFET. Источник:
К концу 2000-х годов эта простая двухмерная схема подошла к к границе своей эффективности на рубеже 32–28 нанометров. Когда расстояние между истоком и стоком сократилось до нескольких десятков атомов, затвор перестал полноценно контролировать носители заряда. Электрическое поле стока начало напрямую вмешиваться в управление потенциальным барьером канала, породив комплекс паразитных короткоканальных эффектов.
Самым опасным явлением стало снижение потенциального барьера, индуцированное стоком – эффект DIBL (Drain-Induced Barrier Lowering). Транзисторы потеряли способность надежно закрываться: даже в выключенном состоянии через них непрерывно протекал паразитный ток. Это привело к нежелательному росту фонового энергопотребления, снижению энергоэффективности и тепловому тупику, сделав дальнейшее наращивание частот и плотности на планарном кремнии нецелесообразным.
Чтобы микроэлектроника не остановилась в развитии, инженерам потребовалось кардинально пересмотреть фундаментальную геометрию кремниевого ключа.
Рождение вертикального плавника
Идея принципиально новой геометрии зародилась задолго до наступления технологического тупика. Ещё в 1989 году исследователь Диг Хисамото из центральной лаборатории Hitachi продемонстрировал DELTA-транзистор: ранний прототип с вертикальным кремниевым каналом. Спустя десятилетие, в 1999 году, команда учёных Калифорнийского университета в Беркли под руководством профессора Ченминга Ху (с участием самого Хисамото) развила эту архитектуру для суб-50-нм узлов в рамках проекта DARPA и закрепила в индустрии термин FinFET (от английского слова fin – “плавник”).
Главная инженерная задумка заключалась в многостороннем электростатическом контроле. Вместо того чтобы пытаться воздействовать на ток одной верхней плоскостью, затвор словно перчатка обхватил выступающий кремниевый гребень с трех сторон: сверху, слева и справа.
Схема FinFET с двумя канальными областями на боковых стенках плавника. Источник:
Благодаря такому трехмерному обхвату затвор получил возможность полностью перекрывать канал с противоположных боков, отсекая любые паразитные пути утечки электронов в толще полупроводника. Управляемость транзистора скачкообразно выросла, что позволило разработчикам решить сразу несколько критических задач:
- Подавить короткоканальные утечки тока на порядок и снизить статическое потребление кристалла в простое;
- Уменьшить величину подпорогового размаха, приблизив переключение ключа к идеальному прямоугольному фронту;
- Существенно снизить напряжение питания без потери тактовой частоты, что дало колоссальную экономию динамической энергии;
- Повысить плотность тока на единицу площади за счет эффективного использования вертикального пространства.
Поскольку динамическая мощность переключения микросхемы зависит от квадрата питающего напряжения, даже небольшое снижение вольтажа привело к заметному сокращению суммарного аппетита микрочипов.
Исторический триумф 2011 года
Хотя исследовательские работы вели многие научные центры мира, перевести сложную трехмерную структуру из лабораторных образцов в миллионные тиражи кремниевых пластин первыми решились инженеры Intel. В мае 2011 года компания объявила об историческом переходе на 22-нанометровый техпроцесс с использованием коммерческого названия Tri-Gate.
Весной 2012 года на рынок вышли процессоры семейства Ivy Bridge (Core 3-го поколения), ставшие первыми в истории массовыми потребительскими микросхемами на трехмерных FinFET-транзисторах.Переход в третье измерение позволил заметно снизить рабочее напряжение: по данным Intel, сами 22-нм Tri-Gate транзисторы обеспечивали до 37% прироста скорости переключения при низком напряжении относительно 32-нм планарных транзисторов. Это дало новым процессорам высокую энергоэффективность и позволило уложить возросшую вычислительную плотность в более компактный теплопакет.

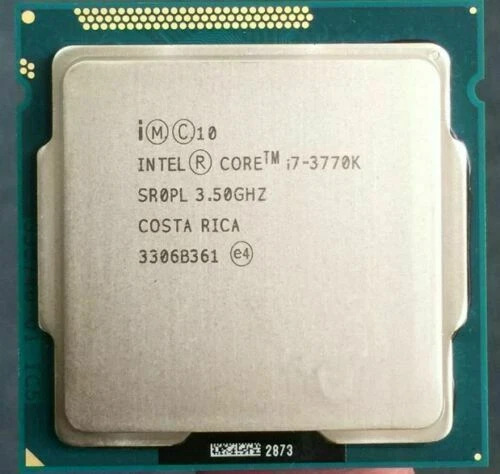

Intel Core i7-3770K – первый процессор на архитектуре Ivy Bridge. Источник:
Вслед за Intel трёхмерную архитектуру взяли на вооружение и контрактные гиганты: TSMC, Samsung и GlobalFoundries. Сфокусировав передовые исследования на 3D-структурах, они наладили массовый выпуск 16-нм и 14-нм FinFET-чипов для высокопроизводительной логики, сохранив планарные процессы для более зрелых и специализированных задач. Вскоре FinFET занял доминирующее положение в процессорах Apple, Qualcomm, AMD, графических чипах NVIDIA и серверных ускорителях.
На целое десятилетие (с 2011 по 2022 год) FinFET стал абсолютным стандартом передовых логических техпроцессов. На его базе успешно сменилось несколько технологических поколений: 22, 16/14, 10, 7, 5 и даже ранние версии 3 нанометров.
Архитектурное сравнение поколений
Чтобы наглядно понять место FinFET в эволюционной цепи полупроводников, сопоставим три ключевые кремниевые архитектуры: классический плоский MOSFET, трехмерный FinFET и новейший транзистор с полным круговым охватом затвора – GAAFET (Gate-All-Around / Nanosheet FET).
Эволюция архитектур транзисторов
Сравнение планарного MOSFET, FinFET и GAAFET / nanosheet FET по форме канала, охвату затвором, сильным сторонам и недостаткам.
| Архитектура | Форма канала | Охват затвором | Сильная сторона | Недостатки |
|---|---|---|---|---|
| Планарный MOSFET (до 2011) | Горизонтальный, плоский | Преимущественно сверху | Простота и зрелость производства | Сильные утечки и эффекты короткого канала при глубоком масштабировании |
| FinFET (2011–наст. время) | Вертикальный кремниевый плавник | Сверху и с двух боков | Хороший баланс скорости, утечек и масштабируемости | Сложность очень узких и высоких плавников, паразитики и дискретность ширины |
| GAAFET / nanosheet FET (с 2022 года) | Горизонтальные нанолисты или нанопроволоки | Со всех четырёх сторон | Максимально сильный контроль канала и дальнейшее масштабирование | Ещё более сложная интеграция и изготовление |
Как видно из таблицы, FinFET выступил естественным и элегантным компромиссом между технологической реализуемостью и качеством электростатического барьера, предоставив полупроводниковым фабрикам запас прочности на долгие годы.
Обратная сторона медали
Переход в третье измерение не был бесплатным подарком физики: инженерам-технологам и разработчикам интегральных схем пришлось преодолевать сложнейшие схемотехнические ограничения.
Первой серьезной проблемой стала дискретизация ширины транзистора. В планарной топологии разработчик мог произвольно задать ширину канала транзистора, плавно регулируя силу выходного тока. При переходе к FinFET ширина канала оказалась фиксирована высотой и толщиной плавника. В результате инженеры больше не могли непрерывно варьировать силу тока: ключ мог состоять строго из одного, двух, трех или более одинаковых плавников. Это фундаментально изменило принципы проектирования стандартных библиотек логических элементов.
Второй барьер – паразитные емкости и сопротивления. Из-за того что трехмерные проводники расположены вплотную друг к другу, емкость между затвором, истоком и стоком существенно увеличилась. На высоких частотах перезарядка этих паразитных емкостей съедает заметную часть энергетического преимущества транзистора.
Третьим вызовом стал локальный перегрев (Self-Heating Effect). В планарном чипе тепло легко уходило через массивную нижнюю кремниевую подложку. Тонкий и высокий плавник FinFET окружен диэлектриками с низкой теплопроводностью, из-за чего тепло застревает внутри канала, ускоряя деградацию кристалла и снижая подвижность носителей заряда.
Почему FinFET уступает место GAAFET
К началу 2020-х годов размеры элементов приблизились к фундаментальным границам кремния: технологические нормы подошли к 3 нанометрам, а ширина плавника сузилась всего до 4–5 нанометров (около 15–20 атомов кремния).
На этих масштабах история повторилась: FinFET сам столкнулся с теми же проблемами, которые он когда-то помог победить. Дальнейшее уменьшение затвора привело к потере строгого электростатического контроля, а попытки сделать плавники ещё уже и выше столкнулись с квантовыми эффектами, ростом паразитных ёмкостей и технологической нестабильностью высоких кремниевых стенок. Кроме того, дискретность ширины плавников больше не позволяла гибко оптимизировать энергопотребление ячеек.
Чтобы двигаться дальше, индустрия сделала следующий закономерный шаг – перешла к архитектуре GAAFET (Gate-All-Around). В ней плавник “положили на бок” и разрезали на стопку горизонтальных нанолент или нанолистов (Nanosheets), сквозь которые затвор проникает со всех четырех сторон, полностью исключая контакт проводящей зоны с подложкой.

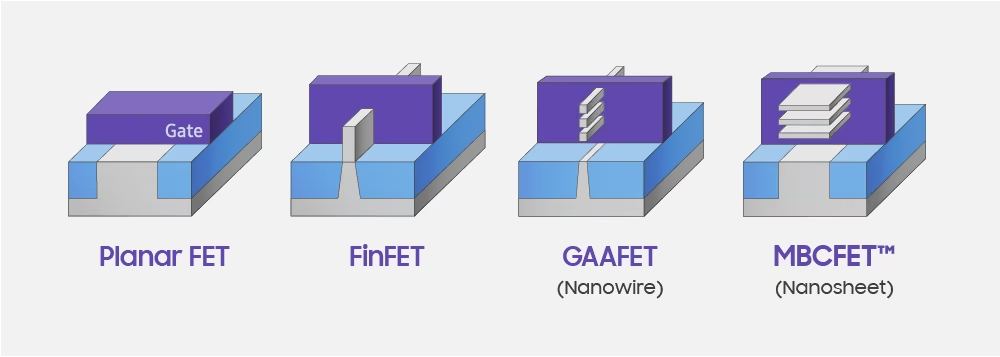

Эволюция архитектуры транзисторов: Planar FET, FinFET, классический GAAFET на нанопроволоках и Samsung MBCFET на нанолистах. Источник:
Компания Samsung первой внедрила GAAFET (под фирменным названием MBCFET) в коммерческое 3-нм производство в 2022 году. TSMC и Intel перешли к нанолистовым структурам в рамках своих 2-нм процессов (TSMC N2 и Intel 18A с технологией RibbonFET).
Заключение: Наследие трехмерного транзистора
Завершение лидерства FinFET на передовых узлах вовсе не означает его уход в историю. Эта архитектура остаётся фундаментом для огромного пласта высокопроизводительной электроники. Техпроцессы на базе FinFET: от 22 до 5 нм и 3-нм узлов линейки TSMC N3 – ещё долгие годы будут основой для процессоров, видеокарт, сетевых процессоров, автомобильных вычислителей и ИИ-ускорителей, обеспечивая оптимальное соотношение себестоимости и энергоэффективности.
FinFET совершил фундаментальную революцию мышления в полупроводниковой индустрии. Он научил инженеров проектировать кристаллы не как плоские чертежи, а как сложнейшие многоуровневые трехмерные наноструктуры. Без этой технологии человечество не получило бы современных смартфонов с автономностью на целый день, мощных видеокарт для обучения нейросетей и гигантских облачных платформ, на которых держится современный цифровой мир.
