ECC-память: что это такое, как работает коррекция ошибок и зачем она нужна

Человек привык полагаться на вычислительные системы больше, чем на себя. Нам кажется, что ПК или сервер — это совершенная машина, которая не только делает все в десятки раз быстрее нас, но и никогда не ошибается. С быстродействием техники никто не может поспорить, то вот с ошибками есть беда, и связана она не с браком оборудования, а с фундаментальным принципом его работы. Дело в том, что всем известная оперативная память, которая десятками лет является одним из ключевых компонентов всех вычислительных устройств, в любой момент может поменять значение бита с 0 на 1 (или наоборот). В потребительских устройствах все это не вызывает проблем — ну, зависнет у вас приложение или произойдет вылет, не страшно, вы можете просто перезайти, и то не факт, что вы что-то заметите. Но в корпоративной серверной инфраструктуре даже такая, казалось бы, мелочь, может поставить крест на базе данных, нарушить ход расчета, отключить виртуальную машину или сделать еще что похуже. Чтобы этого избежать, появился особый вид оперативной памяти с функцией коррекции ошибок, также известный как ЕСС. В этой статье специалисты компании ServerFlow расскажут вам, что такое ЕСС-память, как она работает, когда она необходима и почему она так нужна в серверных системах.

ECC-память (Error-Correcting Code) — это модуль оперативной памяти, который помимо обычных горячих данных хранит дополнительную информацию, так называемую контрольную сумму (проверочные). Эта информация хранится отдельно от основных данных, на собственном чипе памяти.

При каждой операции чтения контроллер ECC-памяти, который вшит непосредственно в серверный процессор, заново вычисляет проверочный код на основе считанных битов и сравнивает его с тем, что был записан вместе с данными. Если коды совпали — информация цела. Если обнаружено расхождение, контроллер пытается определить, какой именно бит пострадал, и исправить его “на лету”. Благодаря этому ECC-память гарантировано исправляет искажения битов, сохраняя работоспособность системы и полную целостность данных.

Важно понимать, что ECC — это не какая-то отдельная вариация оперативки, вроде улучшенной версии какого-либо поколения DDR. Модули с поддержкой коррекции ошибок существуют и в DDR4-сегменты, и в новейших DDR5-модулях, и в более ранних и будущих поколениях. Да для ECC-памяти даже разъем особый не нужен — чисто технически это почти такая же плашка, как и обычная RAM.

ECC — это именно логическая надстройка над массивом ячеек, реализованная как на уровне самого ECC-модуля (в виде дополнительного чипа для хранения контрольных сумм), так и в контроллере памяти процессора, который выполняет вычисление и сверку кодов. Конечно, это не абсолютная страховка от любых типов повреждений — если оперативка, например, перегорит, то восстановить данные из мертвых модулей не получится. Но как защита от случайных искажений ECC работает идеально.

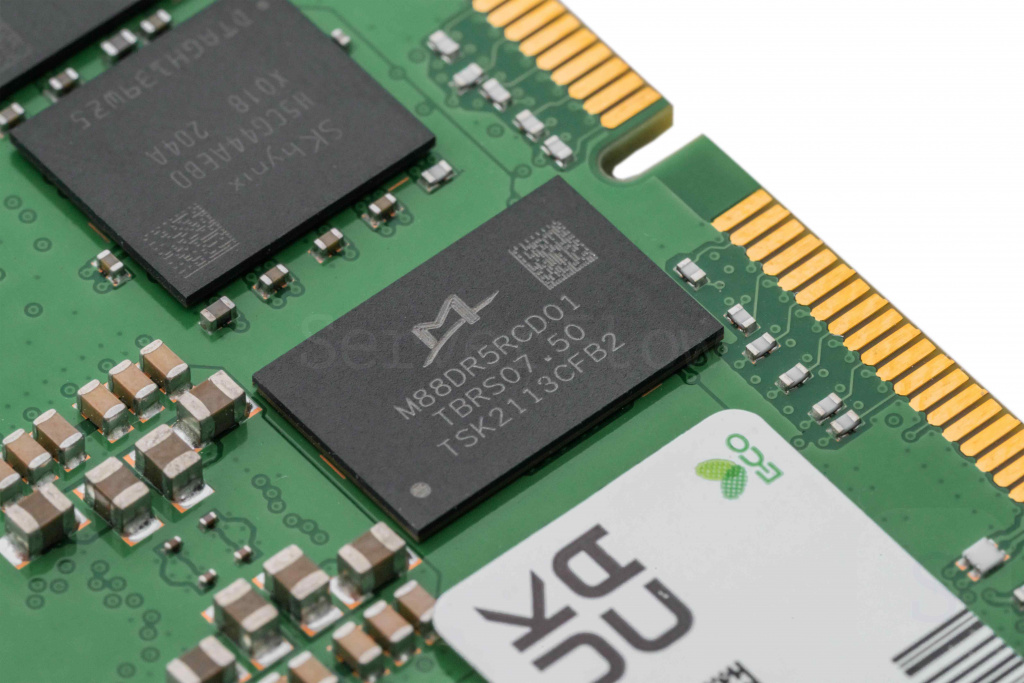

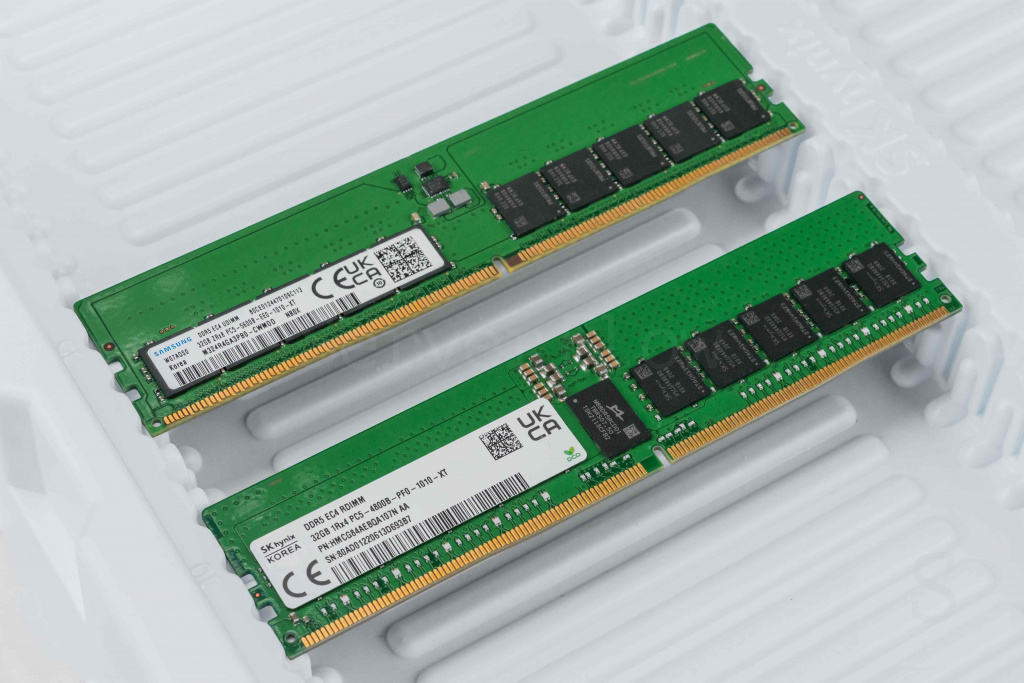

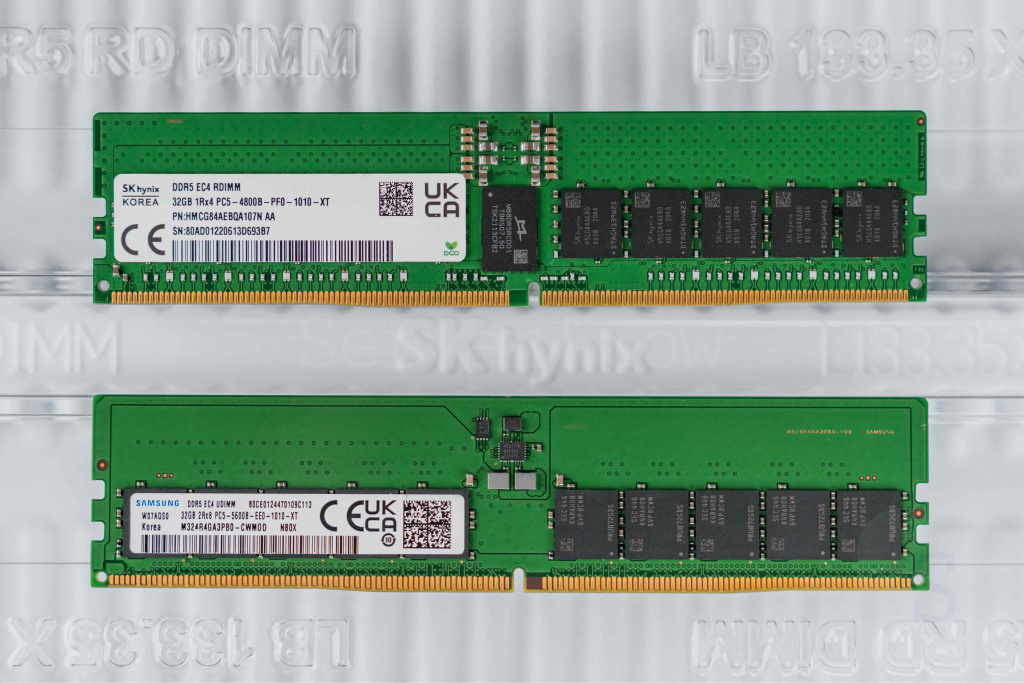

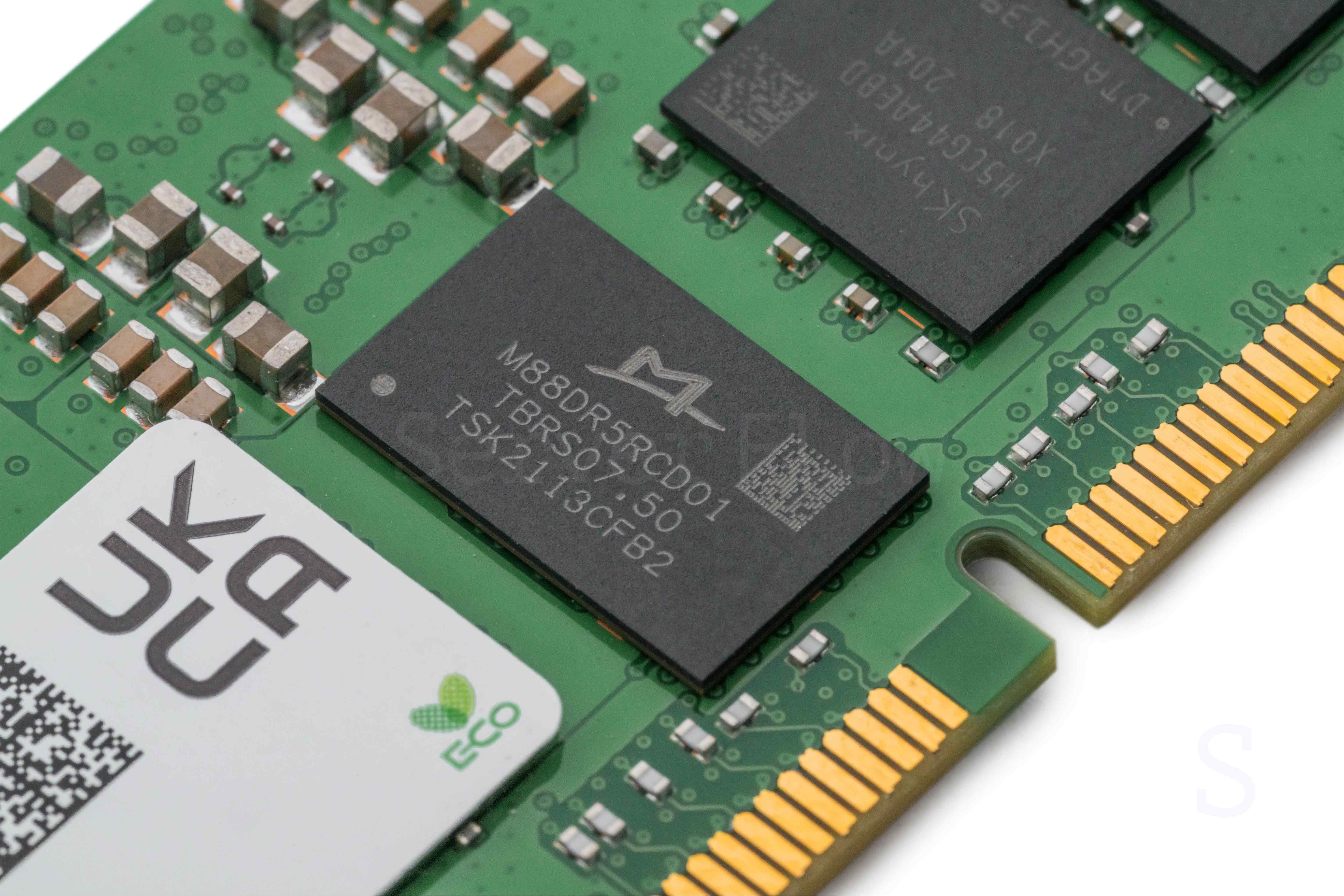

Как мы уже говорили, визуальное отличие обычной оперативки от ECC-оперативки в первую очередь выражается в наличии отдельной дополнительной микросхемы на плашке, которая хранит контрольные суммы. Также на физическом уровне отличие есть и в небольшом увеличении разрядности шины памяти — обычная оперативная память передает 64 бита данных, а ECC добавляет еще 8 бит для контрольной суммы, увеличивая общую ширину шины до 72 бит. Визуальная разница на этом заканчивается, но различия в логике работы весьма внушительны.

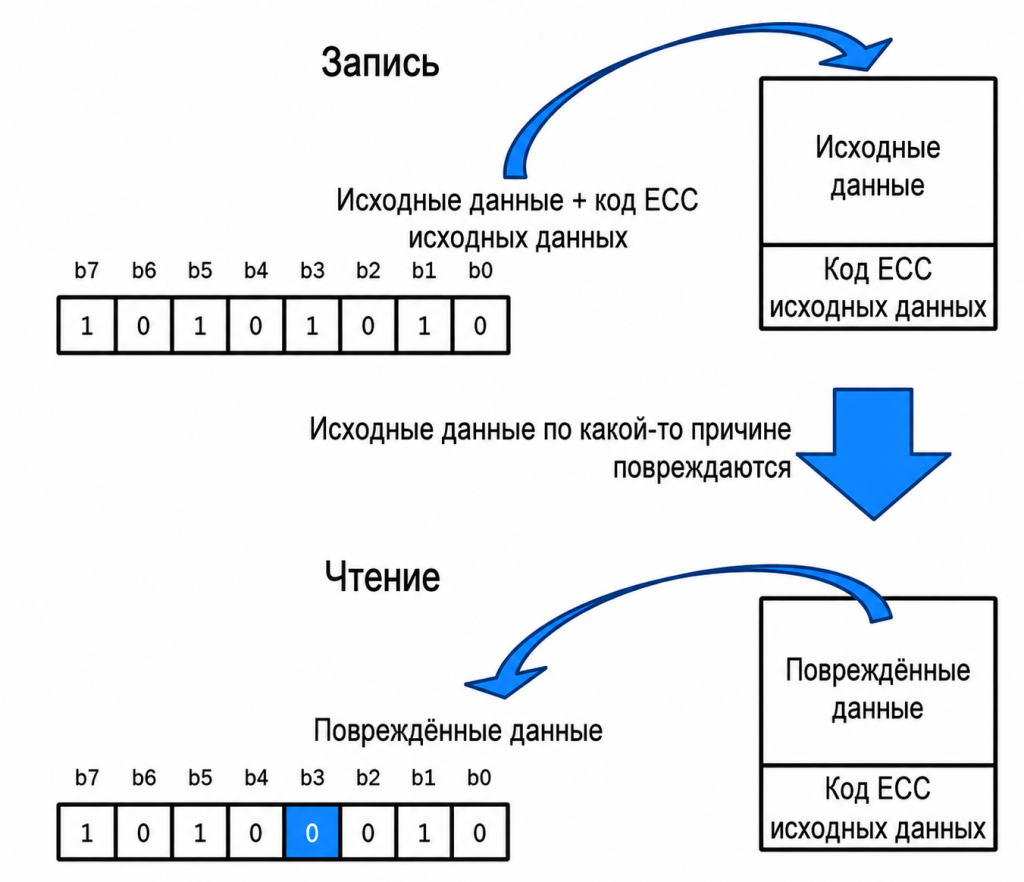

Обычная Non-ECC память передает данные процессору как есть. Если один из битов внутри массива самопроизвольно инвертировался, процессор получит искаженное число, инструкцию или указатель и продолжит с ним работать. Ошибка может никогда не проявиться внешне, а может полностью уронить приложение или повредить файл. ECC работает иначе. При записи контроллер формирует по определенному алгоритму проверочные биты и сохраняет их вместе с данными. При чтении он заново генерирует проверочный код из только что прочитанных данных и сравнивает его с сохраненным. Дальше возможны три сценария:

• Коды совпали — ошибок нет, данные передаются потребителю;
• Обнаружена одиночная ошибка — контроллер восстанавливает правильное значение и отдает его процессору, попутно фиксируя событие в системном журнале;
• Ошибка слишком сложная для исправления — контроллер сигнализирует об этом системе, которая может инициировать аварийную остановку или перезагрузку, предотвращая дальнейшее распространение искаженных данных.

Сложно? Давайте рассмотрим на наглядном примере. Система записала в память 64-битное значение. Один бит из-за помехи изменился с 0 на 1. Non-ECC модуль просто прочитает неверное значение, и программа продолжит вычисления с бракованными данными. ECC-модуль обнаружит несоответствие, исправит бит с 1 на 0 и передаст процессору именно то, что было изначально записано. Ресурс, потраченный на хранение и вычисление контрольных битов, в серверной среде окупается тем, что миллионы операций не становятся источником скрытых повреждений.

Само собой за повышенную надежность принято доплачивать, поэтому ЕСС DRAM продается на 10-20% дороже потребительской оперативной памяти. Да, сервер может спокойно работать без ЕСС, но за такие модули владельцы серверных инфраструктур без скупости платят больше, ведь риски велики всегда, и они вполне конкретны — внезапное падение сервиса обходится значительно дороже.

А что это вообще за ошибки в оперативке такие, и почему они вообще появляются? Это весьма интересный вопрос, ответ на который кроется в самой логике работы DRAM.

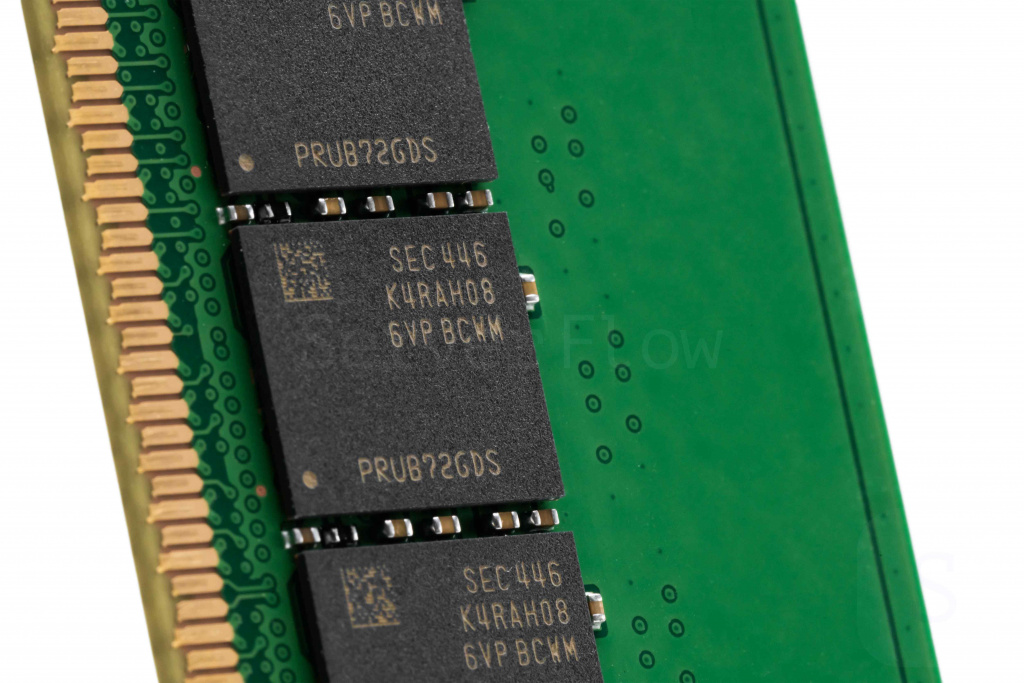

Динамическая оперативная память (DRAM) хранит данные в виде заряженного электрона, запертого в ячейке из микроскопического конденсатора и транзистора (так называемой ловушки). Заряд электрона теряется, поэтому его нужно постоянно обновлять за счет подачи энергии, ввиду чего память и называется динамической. Однако заряд электрона может резко поменяться из-за внешних факторов, ввиду чего и возникают ошибки и биты меняют свое значения. Эти ошибки могут быть двух типов — мягкие и жесткие, в зависимости от их природы и повторяемости.

Мягкая ошибка — это однократное искажение одного или нескольких битов, которое не связано с неисправностью самого модуля. После перезаписи ячейки она снова работает корректно. Причин у таких событий несколько:

• Электрические помехи;
• Нестабильность напряжения питания;
• Локальный перегрев отдельных компонентов;
• Воздействие фонового альфа-излучения;
• Заряженные космические частицы;
• Работа памяти на высокой тактовой частоте (разгон).

Вероятность каждого из этих событий для одной ячейки ничтожно мала, но современный сервер оперирует сотнями гигабайт или терабайтами оперативной памяти, работая 24/7 месяцами. В таких условиях статистически редкие события перестают быть чем-то невероятным. Если компания эксплуатирует сотни серверов, хотя бы одна мягкая ошибка в масштабах ЦОД происходит регулярно, и без ECC она остается полностью незамеченной.

Жесткая ошибка, напротив, указывает на физическую проблему: деградировавшую ячейку, разрушающийся чип DRAM, поломка контакта в слоте или неисправность материнской платы. В отличие от мягкого сбоя, такая ошибка будет повторяться при каждом обращении к конкретному адресу. ECC не ремонтирует неисправное железо, но выполняет роль системы раннего предупреждения. Платформа с ECC способна зарегистрировать рост числа корректируемых ошибок от одного и того же модуля. Администратор получает конкретный сигнал: на DIMM в определенном слоте участились сбои, модуль пора готовить к замене.

Без коррекции ошибок та же деградация долгое время оставалась бы скрытой, периодически вызывая необъяснимые зависания и повреждения данных, пока модуль не откажет окончательно. То есть, эффективность ECC, хоть и косвенно, но применима даже к аппаратным проблемам: исправленная одиночная ошибка позволяет системе продолжить работу без прерывания сервиса, а накопление статистики ошибок дает четкий сигнал для незамедлительного обслуживания. Неисправный модуль все равно придется заменить, но момент замены становится хотя бы предсказуемым.

Даже если у вас нет собственного ЦОД, а всего одна рабочая станция под столом или одинокий 1U-сервер, для их работы вам все равно не обойтись без ECC, и эта потребность диктуется ценой сбоя. Домашний ПК, на котором произошла незаметная ошибка в памяти браузера, просто перезагрузится или молча закроет вкладку, и то, если вам очень не повезет. Для сервера то же событие означает искажение важной записи в базе данных, сбой в виртуальной машине, где запущен критичный корпоративный софт, или неверный результат финансового отчета, который вот-вот нужно отправить в налоговую. Казалось бы, одна ошибка…и ты ошибся, но нет — весь рабочий процесс полетит в трубу, если хотя бы один бит поменяет свое значение, и потом начнутся проблемы. Именно поэтому ECC является стандартом в сегменте серверной оперативной памяти и рабочих станций под профессиональные нагрузки.

Для большей убедительности, рассмотрим несколько ключевых сценариев, где отсутствие ECC создает неприемлемые риски.

• Серверы баз данных. Ошибка, возникшая в буфере СУБД при записи на диск, может оказаться в постоянном хранилище. Поврежденный индекс или запись потом чрезвычайно трудно выявить и восстановить;
• Системы виртуализации. Один физический хост обслуживает десятки и сотни виртуальных машин. Однократное искажение бита в памяти гипервизора или гостевой ОС потенциально затрагивает все изолированные окружения одновременно, превращая частный сбой в аварию уровня всего сервера.
• Научные и инженерные расчеты. При длительных симуляциях, обсчете моделей и компиляции больших проектов даже одно неверное значение способно сделать итоговый результат полностью ошибочным. Без ECC инженер не знает, на каком шаге возникла ошибка и возникла ли она вообще;
• Системы искусственного интеллекта. Тренировка большой нейросети длится дни и недели на кластерах GPU, потребляющих гигабайты оперативной памяти на каждую карту. Сбой в памяти во время обратного распространения ошибки или вычисления градиентов может незаметно испортить веса модели, снизив точность, которую потом никто не свяжет с однократным сбоем в DRAM;
• Финансовые и корпоративные системы. Транзакционные платформы, биллинг, ERP-системы оперируют данными, где ошибка в одном разряде может означать финансовые потери или нарушение регуляторных требований. В таких средах целостность данных прямо входит в SLA;
• Любые системы, работающие 24/7. Чем дольше аптайм и чем больше суммарный объем оперативной памяти, тем выше вероятность дождаться хотя бы одной ошибки, которая без ECC осталась бы незамеченным. Кластер из десятков узлов с общим пулом в несколько терабайт DRAM практически гарантированно столкнется с мягкими ошибками.

Нет, не всегда. ЕСС оправдана только при совпадении нескольких факторов: система работает круглосуточно, объем памяти велик, цена простоя или повреждения данных высока. Под эти категории подпадают серверы виртуализации, базы данных, файловые и объектные хранилища, вычислительные кластеры, ИИ-системы и т.д. Даже рабочие станции для проектирования и монтажа тоже входят в группу риска — представьте ваше лицо, когда после 12-часового сеанса работы AutoCAD вылетает и проект не сохраняется. Для обычного домашнего компьютера, офисного тонкого клиента или игровой системы ECC не нужна — в приоритете цена, задержки, частота памяти. Но даже в таких системах бывают исключения, поэтому правильный критерий выбора в цене ошибки, а не в “домашний ПК значит ECC не нужна”. Самопальный NAS на файловой системе ZFS, домашний ИИ-сервер для fine-tuning моделей или ПК для плотной фриланс-разработки могут нуждаться в ECC даже сильнее, чем какой-нибудь подстольный малозагруженный офисный сервер, который по-настоящему нужен раз в год.

Наличие модуля с поддержкой ECC — только одно из условий обеспечения надежности вашей системы. Коррекция ошибок должна поддерживаться всей цепочкой вычислительного железа:

• Серверный процессор и его интегрированный контроллер памяти;
• материнская плата и чипсет (как на уровне разводки, так и в прошивке BIOS/UEFI);
• Модуль памяти, при этом должен не только иметь чипы для хранения проверочных битов, но и соответствовать тому типу DRAM, который поддерживается платформой (Unbuffered DIMM, Registered DIMM и так далее).

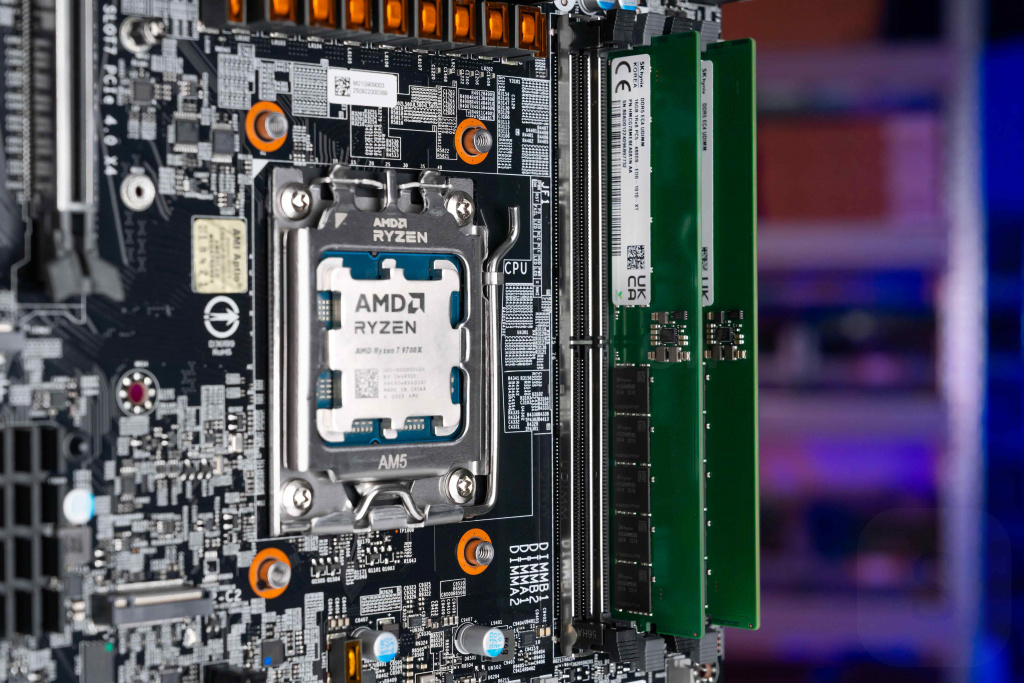

Если установить серверный модуль Registered DIMM с ECC в обычную потребительскую плату, система с высокой вероятностью не запустится. Если же процессор и плата формально поддерживают ECC, но модуль установлен не тот (например, требуется UDIMM ECC, а вставлен RDIMM ECC), результат будет тем же. Встречаются конфигурации, где память с ECC-модуль может работать, но только как обычная оперативка, без ECC-режима.Такое возможно на некоторых платформах AMD, тогда как у Intel потребительских решений с ECC долгое время почти не было — только отдельные модели Core под рабочие станции, да и сейчас ситуация не особо поменялась.

ECC-память — это не просто дополнительная опция для оперативки, разработанная ушлыми корпорациями, чтобы выкачать из вас побольше денег. ECC является неотъемлемой функцией для серверной инфраструктуры, без которой о какой-либо надежности вычислений можно забыть. Даже если вы не строите серверную инфраструктуру, а просто экспериментируете со своим хоумлабом или работаете на мощной домашней сборке, то ECC-память может пригодиться. Всегда руководствуйтесь одним правилом: если устройство работает круглосуточно, в ней большой объем оперативной памяти, а цена падения системы слишком высока — без ECC не обойтись. А если вы решили приобрести ECC-память для вашей серверной инфраструктуры, обращайтесь в компанию ServerFlow. Мы не только подберем наиболее оптимальную конфигурацию памяти и предоставим совместимые плашки в любом количестве, но и проведем вас за руку от покупки железа до его развертывания в продакшене.
