Что такое iDRAC: полное руководство по удаленному управлению серверами Dell
Что такое iDRAC
Integrated Dell Remote Access Controller, или iDRAC – это контроллер удаленного управления, интегрированный в серверы Dell. Его основная задача заключается в предоставлении доступа администраторам к серверу независимо от состояния основной операционной системы.
С помощью него можно удаленно включать, выключать, перезагружать сервер, выполнять его диагностику, обновляться. Инструмент будет полезен системным администраторам, инженерам поддержки и специалистам дата-центров, которым важно иметь постоянный удаленный доступ.
История и поколения
Изображение порта iDRAC6 — первой версии технологии. Источник: .
Контроллер прошел значительный путь эволюции, сопровождая развитие серверных платформ Dell. Ниже приведем краткий обзор основных поколений:
- iDRAC6. Представлен в конце 2000-х годов, стал первым шагом в сторону независимого удаленного управления. Включал функционал: перезагрузка, мониторинг, консоль.
- iDRAC7. Введен с PowerEdge 12-го поколения. Существенно улучшена производительность, добавлена поддержка HTML5-интерфейса и виртуальных носителей.
- iDRAC8. Сопровождал PowerEdge 13-го поколения. Добавлены улучшения безопасности, ускорена работа интерфейса, появилась более стабильная поддержка API (Redfish).
- iDRAC9. Актуальная версия, используемая в серверах 14-го, 15-го и 16-го поколений. Включает интерфейс на основе HTML5, расширенные опции автоматизации, безопасности.
Dell активно развивает направление автоматизации и интеграции с облачными платформами. В будущем ожидается усиление поддержки Zero-Touch Provisioning, улучшения кибербезопасности, еще более тесная интеграция с DevOps-инструментами.
Архитектура и компоненты

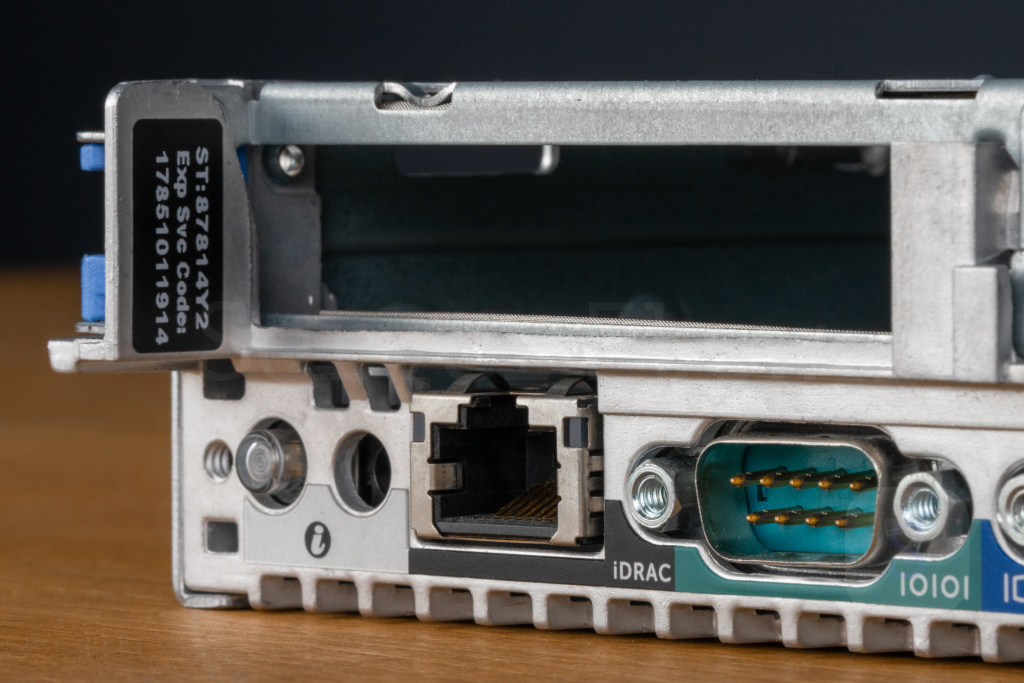

Изображение порта iDRAC на сервере Dell R640 1U 10SFF.
Технически это аппаратно-независимый контроллер, встроенный в серверную матплату от производителя Dell. Он функционирует как отдельная подсистема, что позволяет получать доступ к серверу даже при выключенной основной операционной системе или в случае ее сбоя.
Ключевые компоненты архитектуры:
- Встроен в BMC. ПО iDRAC представляет собой прошивку, встроенную в BMC (Baseboard Management Controller) и таким образом открывает доступ к функционалу управления сервером.
- Процессор. Микроконтроллер, обрабатывающий команды, поступающие через веб-интерфейс, API или протоколы удаленного доступа.
- Оперативная память. Используется для работы встроенной операционной системы iDRAC и хранения временных данных мониторинга и логов.
- Сетевой интерфейс. Используется собственный сетевой порт либо совместный порт с основной системой (в зависимости от конфигурации).
Следует отметить, что почти всегда контроллер реализован как выделенный чип на материнской плате, что гарантирует автономность его работы от основного процессора и памяти сервера.
Не менее важными элементами являются встроенные ОС и веб-интерфейс. Контроллер работает на легковесной операционной системе, поддерживающей веб-интерфейс, CLI, SSH и API-доступ.
Основные функции и возможности
Контроллер разработан как инструмент комплексного управления серверной инфраструктурой. Его функции охватывают все ключевые аспекты – от базового контроля питания до продвинутой автоматизации, мониторинга и интеграции с системами. Рассмотрим их.
Управление сервером

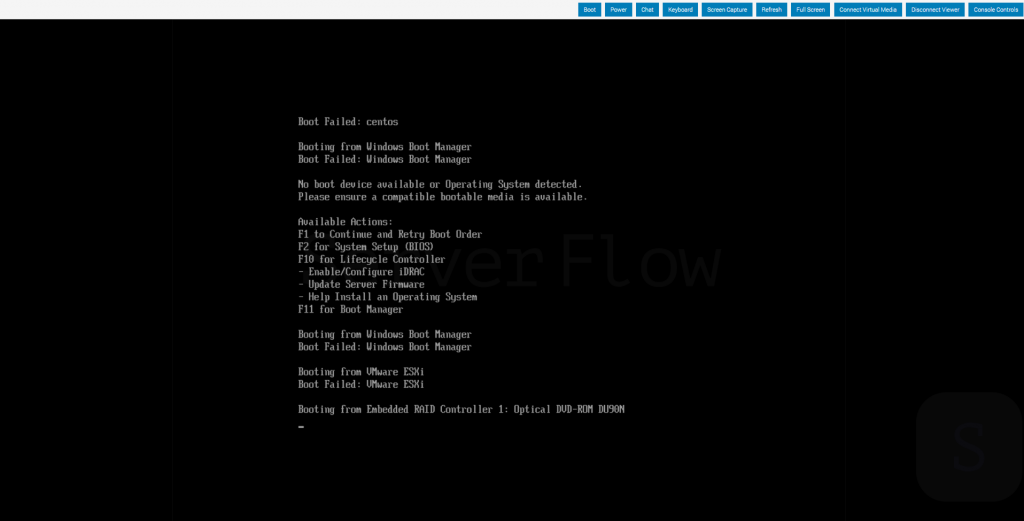

Экран, с которого начинается подключение к виртуальной консоли iDRAC.
Контроллер дает полноценный удаленный контроль над сервером, включая его включение, выключение, перезагрузку и доступ к экрану через виртуальную консоль*. Даже при сбоях операционной системы администратор может управлять сервером на уровне BIOS или загрузчика.
Например, при зависании сервера специалист подключился через Virtual Console, инициировал перезагрузку и восстановил его работу без физического вмешательства. В другой ситуации после неудачного ночного обновления сервер перестал загружаться – через iDRAC была проверена и скорректирована последовательность загрузки, что позволило устранить проблему удаленно.
*Данный функционал возможно использовать только при наличии активированных лицензий Enterprise и Datacenter
Мониторинг и диагностика
iDRAC гарантирует непрерывный мониторинг состояния оборудования. Контроллер собирает данные с температурных датчиков, контролирует работу вентиляторов, блоков питания, памяти и процессоров. Все важные события записываются в системный журнал, позволяя администраторам оперативно выявлять неисправности, анализировать их причины в том числе уже постфактум.
Обновление ПО
С помощью iDRAC можно удаленно обновлять прошивки серверных компонентов, включая BIOS, RAID-контроллеры, сетевые адаптеры и сам контроллер. Встроенные средства позволяют выполнять обновления вручную через интерфейс или автоматически с использованием шаблонов и сценариев. Этот функционал особенно актуален при управлении обширным парком серверов.
Дополнительные возможности
Среди дополнительных функций стоит выделить поддержку Virtual Media, технологии, которая позволяет монтировать ISO-образы с локального компьютера администратора напрямую на сервер. Это полезно для установки операционных систем, запуска утилит, восстановления систем.
Также iDRAC поддерживает Redfish API, современный и универсальный стандарт удаленного управления, основанный на REST, который легко интегрируется с внешними платформами.
Лицензии iDRAC

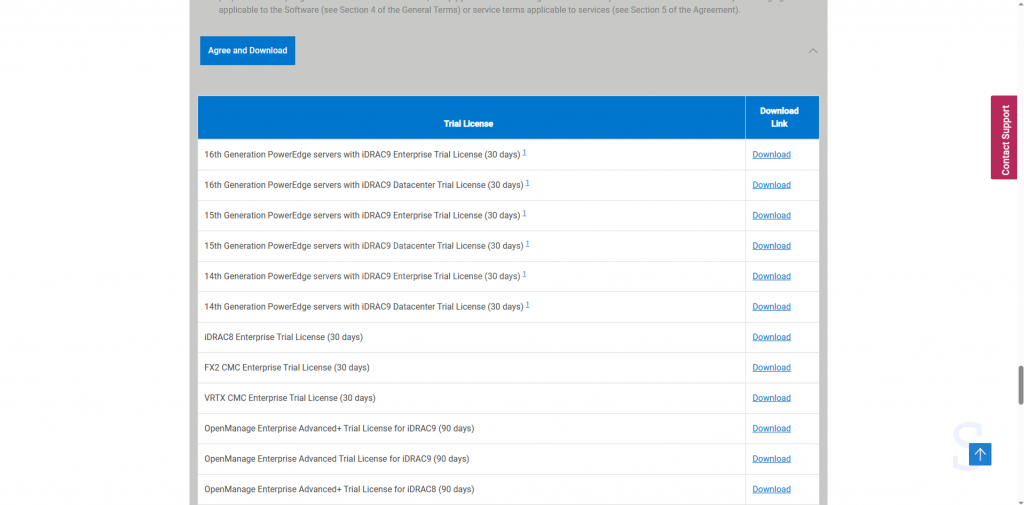

Виды лицензий iDRAC, доступные для установки с официального сайта DELL.
Контроллер iDRAC доступен в нескольких лицензионных версиях, каждая из которых определяет объем доступного функционала. Лицензия влияет на возможности управления, мониторинга, автоматизации и интеграции. Выбор подходящей версии зависит от задач, которые стоят перед администратором, а также от поколения серверов Dell, которые используются на объекте.
Типы лицензий и таблица сравнения
Существуют три основных варианта лицензий: Basic, Express, Enterprise. Вот их особенности:
- Basic выдается по умолчанию, включает минимальный набор функций: доступ к системным журналам, управлению питанием.
- Express расширяет возможности за счет доступа к виртуальной консоли (в текстовом режиме), ограниченной поддержке Virtual Media и SNMP.
- Enterprise предоставляет полный функционал: подключение к серверу через полноценную виртуальную консоль, управление через Redfish API, автоматизированное обновление прошивок.
Также существует лицензия Datacenter, которая предоставляет все опции Enterprise и дополняет их такими функциями, как потоковая передача телеметрических данных сервера и расширенный контроль температуры.
Более подробное сравнение всех трех типов лицензий приводится в следующей таблице:
| Возможности | Basic | Express | Enterprise |
| Управление питанием | ✅ | ✅ | ✅ |
| Системные журналы | ✅ | ✅ | ✅ |
| Текстовая виртуальная консоль | ❌ | ⚠️ | ✅ |
| Поддержка Virtual Media | ❌ | ⚠️ | ✅ |
| Графическая виртуальная консоль | ❌ | ❌ | ✅ |
| Автоматическое обновление прошивок | ❌ | ❌ | ✅ |
| Поддержка Redfish API | ❌ | ❌ | ✅ |
Доступность и поддержка различных лицензий зависят от поколения серверов Dell PowerEdge. Например, начиная с iDRAC9, Enterprise-лицензия предоставляет более глубокую интеграцию с внешними системами и расширенные функции безопасности.
В старых поколениях (например, iDRAC6 или iDRAC7) функционал лицензий более ограниченный, а часть возможностей – не стандартизированы. Кроме того, в некоторых моделях серверов некоторые функции iDRAC заблокированы или урезаны, если лицензия не активирована.
Настройка iDRAC
Корректная базовая настройка iDRAC важна для его безопасного и стабильного использования. На этапе первичной конфигурации администратору важно задать сетевые параметры, создать учетные записи пользователей и обеспечить доступ через удобные интерфейсы управления.
Сеть, пользователи, интерфейсы
Настройка начинается с конфигурации сетевого интерфейса. В начале происходит задание статического IP-адреса, маски подсети и шлюза. В зависимости от модели сервера iDRAC может использоваться через DHCP, отдельный физический порт или совместно задействовать порт сетевого адаптера.
После настройки сети нужно создать и настроить пользователей. Администратор может выдать уровни доступа (например, только просмотр или полный контроль), задать пароли и связать учетные записи с внешними системами авторизации, включая LDAP или Active Directory.
Для управления доступны несколько интерфейсов. Основным считается веб-интерфейс, доступный через браузер. Он дает графический доступ к функциям, включая мониторинг, управление питанием, доступ к консоли и обновлениям. Для автоматизации и продвинутых сценариев доступны CLI (через SSH) и Redfish API, позволяющие выполнять различные команды.
Интеграция с системами мониторинга
iDRAC легко интегрируется с различными системами мониторинга. Самые популярные – Nagios, Zabbix, Dell OpenManage. Через SNMP, IPMI или Redfish можно получать информацию о состоянии оборудования, отслеживать метрики и получать оповещения при возникновении неисправностей.
Безопасность
Безопасность играет ключевую роль, поскольку контроллер предоставляет полный доступ к управлению сервером, включая аппаратный уровень. При неправильной настройке или компрометации учетных данных возможны серьезные риски для всей инфраструктуры.
Аутентификация и шифрование
Контроллер поддерживает различные методы аутентификации. Помимо локальных пользователей, можно интегрировать iDRAC с внешними источниками – LDAP, Active Directory, а также включить двухфакторную аутентификацию (2FA) для повышения защиты. Крайне важно использовать шифрование SSL/TLS для всех подключений к веб-интерфейсу и API.
Рекомендуется отключить или изменить учетную запись по умолчанию (обычно она называется root), использовать сложные уникальные пароли, ограничить доступ по IP-адресам, а также регулярно проводить аудит активных пользователей и событий. Включение HTTPS и отключение устаревших протоколов (например, TLS 1.0) также является обязательной практикой.
Сброс и восстановление
В случае утраты доступа или нарушения работы контроллера предусмотрены способы сброса iDRAC. Можно выполнить мягкую перезагрузку через веб-интерфейс или физическую кнопку на сервере. Также возможен сброс к заводским настройкам, который полностью удаляет конфигурацию, включая IP-адреса и пользователей. Этот процесс требует физического доступа к серверу и может быть выполнен через BIOS или кнопку на шасси в зависимости от модели.
FAQ и рекомендации
В этом разделе мы рассмотрели ответы на частые вопросы, понимание которых значительно облегчат работу с iDRAC и позволяют максимально эффективно использовать его возможности.
Как подключиться к iDRAC?

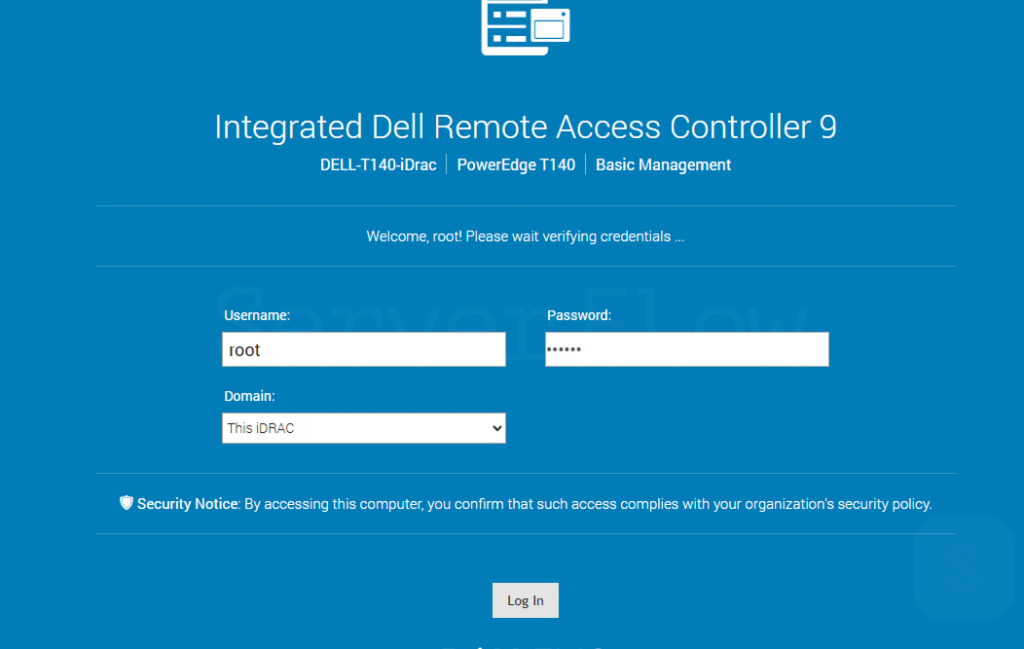

Меню ввода данных для входа в iDRAC.
Для доступа к контроллеру надо знать его IP-адрес. После этого откройте браузер, введите адрес в строке и авторизуйтесь в веб-интерфейсе. Также возможны подключения через SSH или Redfish API для работы в командной строке и автоматизации.
Что делать, если доступ к iDRAC утерян?
Если забыты пароли всех пользователей и нет доступа к интерфейсу, сделайте сброс настроек iDRAC к заводским. Это можно сделать через BIOS при перезагрузке сервера или с помощью специальной кнопки/джампера на материнской плате.
Как использовать Virtual Console для диагностики?

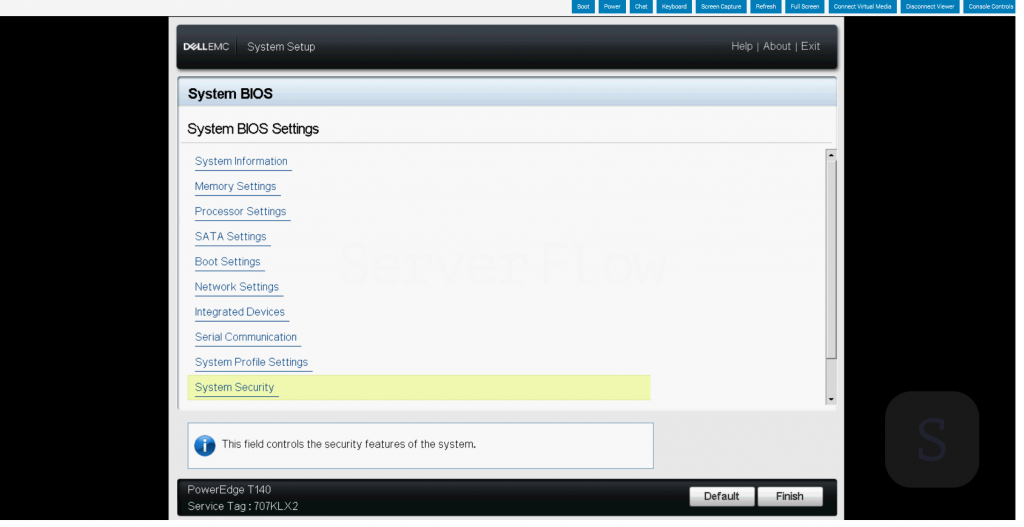

Интерфейс виртуальной консоли iDRAC.
Virtual Console позволяет наблюдать за экраном сервера в реальном времени, включая загрузку BIOS и ОС. Через нее можно запускать диагностические утилиты, наблюдать за поведением системы при сбоях и вводить команды.
Как включить уведомления о сбоях?
В разделе настроек можно активировать отправку уведомлений по электронной почте или через SNMP при возникновении ошибок – перегрева, выхода из строя компонентов, попыток несанкционированного доступа.
Как использовать iDRAC бесплатно?
На официальном сайте DELL Вы можете ознакомиться с пробными версиями iDRAC Enterprise и iDRAC Datacenter. Для этого необходимо скачать ZIP-архив, который соответсвует поколению сервера DELL, разархивиоровать его и загрузить в соответсвующее поле во время использования функции удаленного управления.

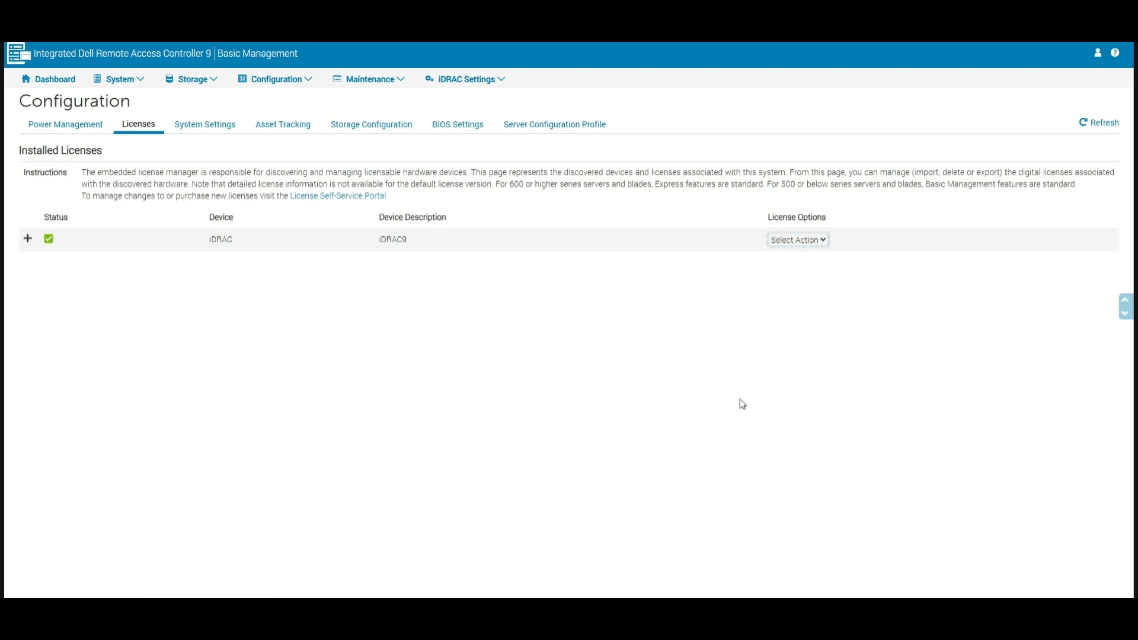

Установка официальной версии iDRAC Enterprise, скачанной с сайта DELL.
Заключение
Контроллер iDRAC остается одним из ключевых инструментов в арсенале администратора, гарантируя ему полный и непрерывный контроль над серверной инфраструктурой Dell. Его архитектура, независимая от основной операционной системы, гарантирует доступ к серверу даже в критических ситуациях, а функционал дает автоматизировать обслуживание и минимизировать время простоя. Если еще не пользуетесь этой технологией – начните осваивать ее уже сегодня.
