Как устроены стойки MGX GB200/GB300: Nvidia раскрывает технические подробности своих флагманских систем

Конференция Hot Chips 2025 уже в самом разгаре, и пока мы ждем анонсов передовых новинок для ИИ-ориентированных дата-центров, компания Nvidia решила рассказать, как устроены их флагманские вычислительные системы на базе ускорителей GB200/300.

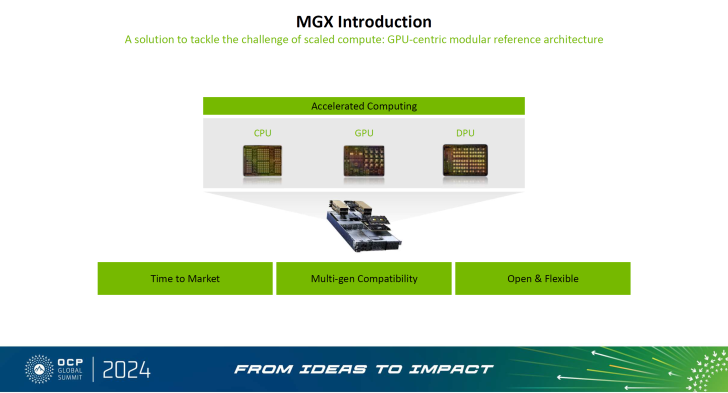

Выступление компании Nvidia, представителем которой стал инженер-механик Джон Нортон, началось с описание модульной архитектуры вычислительных систем MGX, которые были представлены в 2024 году на саммите OCP. Сама архитектура MGX была создана для решения задач глобального масштабирования количества ИИ-ускорителей, предоставляя пользователям возможность сборки индивидуальной конфигурации под собственные нужды. Джон Нортон подчеркнул, что некоторые заказчики систем HGX и DGX предпочитали специфические решения Smart NIC, а другим требовались уникальные комбинации CPU и GPU. Проблема заключалась в том, что даже небольшое изменение в системе могло повлечь за собой каскад корректировок во всей архитектуре вычислительных систем Nvidia.

Чтобы пользователи получили отказоустойчивые, эффективные решения с сохранением возможности глубокой кастомизации, Nvidia представила архитектуру MGX, в основе которой применялись особые модули, которые могли взаимодействовать друг с другом независимо от используемых в них компонентов. Также был создан единый набор спецификаций и интерфейсов, что позволило компании инвестировать в унифицированную инфраструктуру, а затем менять отдельные модули по мере необходимости. Благодаря открытости спецификаций в рамках OCP, клиенты получили возможность адаптировать MGX под свои нужды.

Далее Джон Нортон сосредоточился на двух ключевых аспектах архитектуры: стоечной инфраструктуре MGX и вычислительно-коммутационных блоках. Именно эти элементы используются для построения системы GB200 Blackwell. Nvidia использует открытые стандарты для проектирования платформы MGX, публикуя все 3D-модели и чертежи в детализированных спецификациях, доступных для скачивания на ресурсах OCP.

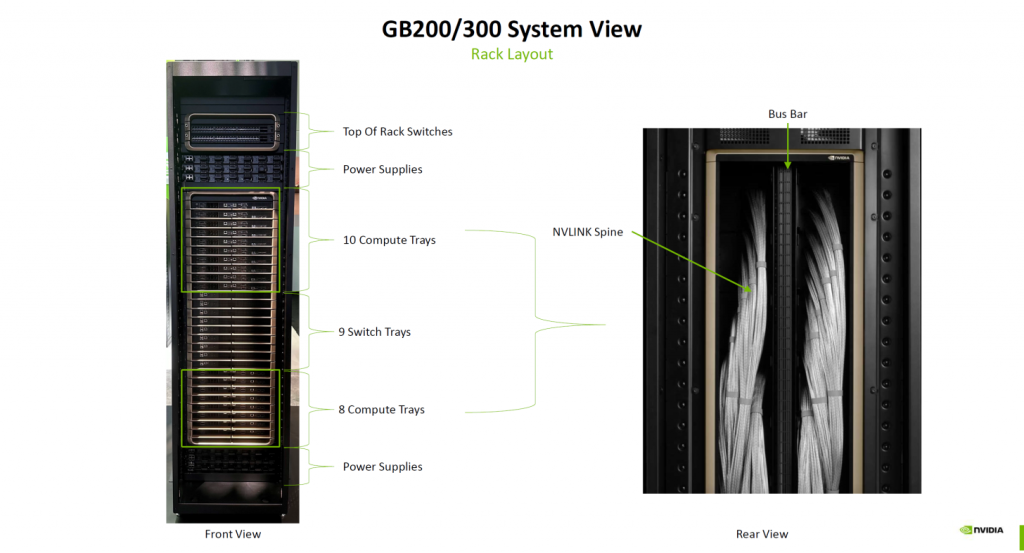

Помимо этого Nvidia раскрыли общие характеристики платформ Blackwell GB200/GB300. В верхней части стойки расположены сетевые коммутаторы, а блоки питания расположены прямо под ними, ниже интегрируются вычислительные модули. Система GB200 содержит 300 чипов в десяти вычислительных модулях, девять коммутационных модулей и еще восемь вычислительных модулей.

Каждый вычислительный модуль способен выполнять 80 операций FP4 в секунду, а вся система в сочетании с коммутаторами достигает производительности 1,4 EFLOPS. Общее энергопотребление составляет около 120 кВт, причем каждый вычислительный модуль потребляет примерно 7 кВт. Все компоненты соединены друг с другом с помощью шины NVLink, пропускная способность которой достигает 200 Гбит/с на линию с низкой задержкой.

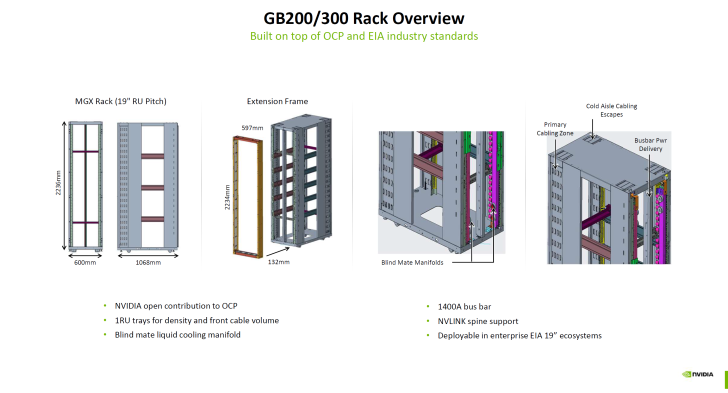

Одной из инженерных проблем стало соответствие стандартам: в то время как спецификация OCP требует расстояния 48 мм между устройствами в стойке, традиционное корпоративное оборудование использует расстояние 44,5 мм (1RU или 19-дюймовый стандарт EIA). NVIDIA интегрировала стандарты EIA в свою стойку, что позволило увеличить плотность размещения узлов.

Мощность шины также стала вызовом: стандартная шина рассчитана на 35 кВт, в то время как системе Nvidia для корректной работы требовалось в четыре раза больше больше. Компания разработала более глубокую и широкую шину с увеличенным поперечным сечением, способную выдерживать ток до 1400 ампер. Для этого была добавлена рама, увеличивающая глубину стойки со стандартных 1068 мм до 1200 мм.

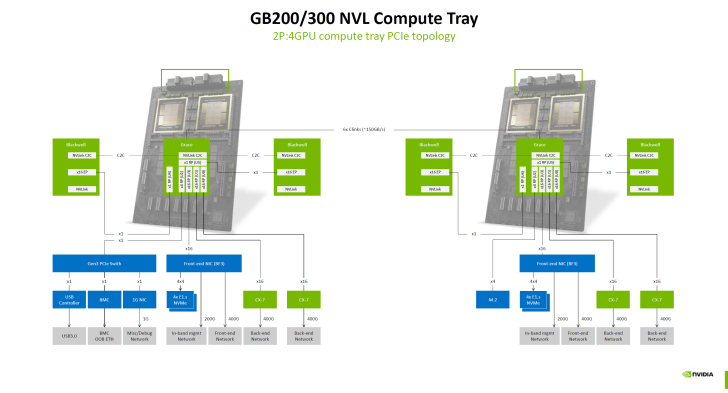

Вычислительный модуль NVIDIA GB200/300 NVL состоит из двух центральных процессоров и четырех графических процессоров. Каждый модуль хост-процессора (HPM) поддерживает один CPU Grace и два GPU Blackwell.

Модули организованы в форм-фактор micro-MGX. На передней панели расположена зона охлаждения, конфигурируемая под различные типы вентиляторов и кабелей. Клиенты могут кастомизировать управление, сетевые адаптеры и накопители данных (U.2 или E1.S, DC-SCM). На задней панеле используются универсальные быстроразъемные соединения UQD по стандарту OCP. Вся система использует жидкостную систему охлаждения.

NVIDIA подтвердила, что GB200 и GB300 уже запущены в серийное производство и развернуты в нескольких гипермасштабируемых дата-центрах по всему миру. Компания продолжает ежегодно расширять границы плотности, мощности и охлаждения. Такие технологии, как открытое решение для межсоединений NVLink Fusion, вносят значительный вклад в масштабируемость систем и в будущем будут повсеместно внедряться в вычислительные системы MGX GB200 и GB300.
