RAID на M2 SSD: Контроллеры Highpoint к вашим услугам!

Highpoint – это одна из ведущих компаний, специализирующихся на разработке и производстве RAID-контроллеров, предлагающих мощные решения для работы с NVMe накопителями. Компания с момента своего основания стремилась предоставлять пользователям высокопроизводительные и надежные устройства. Продукция Highpoint продолжает пользоваться популярностью как среди корпоративных клиентов различного уровня, так и среди домашних пользователей. RAID-контроллеры Highpoint особенно полезны в тех случаях, когда требуется объединить типы твердотельных накопителей, которые обладают не самой высокой надежностью, при этом не предусматривают поддержку RAID-уровней. Именно к такому типу накопителей относятся модули M.2. Сегодня мы поговорим о том, что такое M.2 накопители и с помощью каких решений компании Highpoint их можно рейдить.

RAID-контроллеры — это специальные устройства, которые предназначены для объединения нескольких накопителей в один массив данных с большей пропускной способностью, вместительностью и повышенной надежностью. RAID-контроллеры широко применяются в коммерческих серверах, чтобы обеспечить сохранность данных за счет резервного копирования, предусмотренного некоторыми RAID-уровнями, а также улучшения отклика памяти.

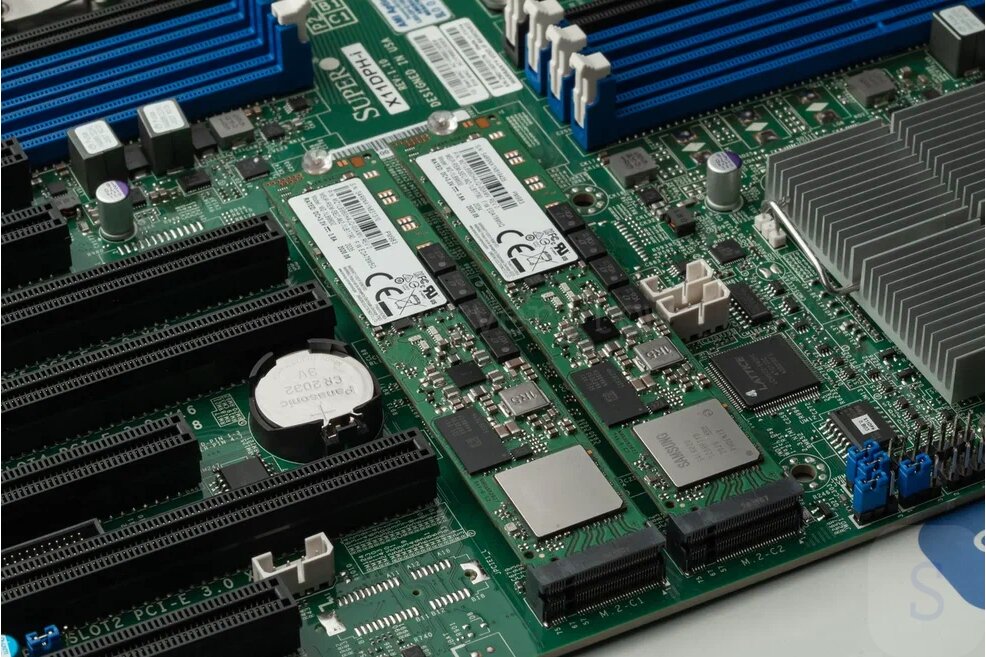

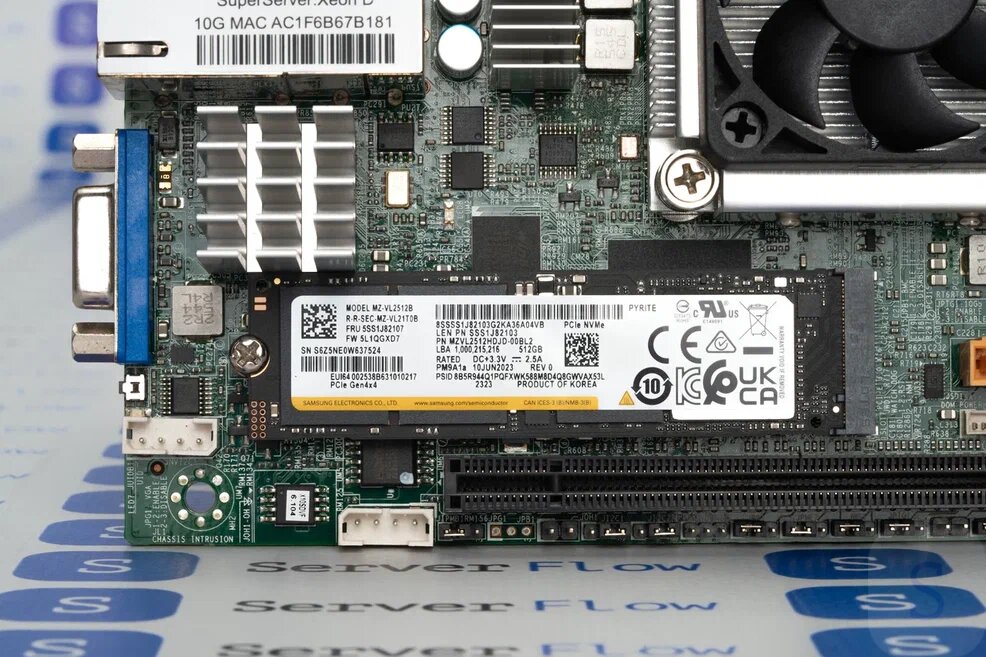

Накопители NGFF M.2 (иногда их называют NVMe) — это тип SSD, который использует интерфейс M.2 для подключения к материнской плате вычислительной системы. Такой тип SSD считается одним из самых компактных и в то же время одним из самых быстрых, поэтому многие потребители предпочитают именно его вместо традиционных жестких дисков и других форматов SSD.



Можно выделить следующие особенности накопителей SDD типа M2:

• Пропускная способность. Благодаря шине PCI-E и протоколу NVMe, M.2 SSD могут обеспечивать скорость чтения и записи, которая в несколько раз превышает скорость традиционных SATA SSD и HDD;
• Популярность. Благодаря повсеместной поддержке NVMe эти накопители вытесняют SATA и SAS с рынка;
• Цена. Сегодня стоимость M2 накопителя сравнялась с ценовой политикой SATA диска. В сочетании с вышеуказанными факторами это делает NVMe лучшим выбором.

Несмотря на то, что M.2 SSD и так обладают очень высокой пропускной способностью, которой вполне хватает для персональных компьютеров, при интеграции таких накопителей в сервер может потребоваться большая скорость операций с данными. В некоторых случаях, потребителям необходима не только высокая скорость, но и дополнительная отказоустойчивость. Именно для этого удовлетворения этого M.2 накопители часто помещают в различные RAID-уровни, тем самым увеличивая скорость работы с данными, а также обеспечивая большую надежность благодаря аппаратному резервированию в некоторых уровнях RAID.

Из потребности в использовании накопителей M.2 вытекает основная проблема — большинство производителей серверов не добавляют возможность создавать RAID-уровни для этих SSD. Из-за этого пользователям приходится искать альтернативные пути создания RAID.

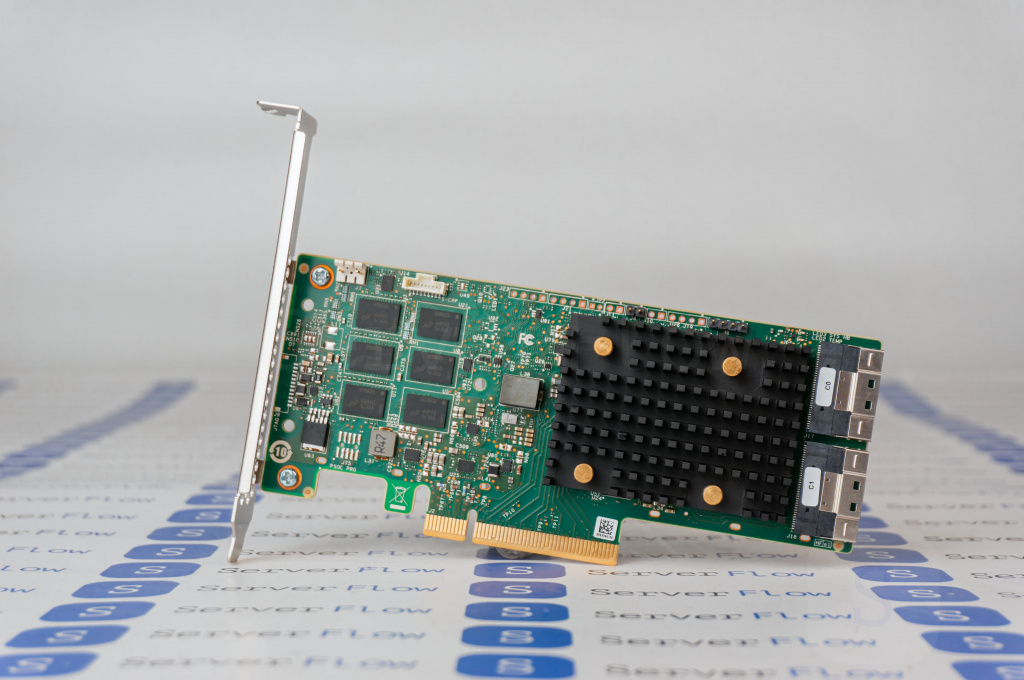

• Первый, каноничный серверный путь — использовать RAID-контроллеры Broadcom MegaRAID 9670-24i, которые поддерживают интеграцию до шести накопителей NVMe, ускоряют операции ввода-вывода за счет аппаратного кэша объемом 8GB и способны создавать уровни RAID без ограничений, однако, для их интеграции с SSD типа M.2, потребуются специализированные кабеля и набор переходников. Также усугубляет ситуацию и высокая стоимость, которая доходит до 135 000 рублей и более;
• Второй путь —  решения от компании Highpoint. Highpoint предлагает широкий спектр RAID-контроллеров как для коммерческого, так и потребительского сегмента рынка, которые решают проблему создания RAID-уровней для накопителей M.2, при этом за гораздо более бюджетный ценник, чем устройства от Broadcom. Эти контроллеры помогают организовать эффективное хранение данных, увеличивая скорость доступа к памяти и защищая информацию от потери.

Стандарт интерфейсов PCI-E Gen 5 становится все более распространенным для подключения твердотельных накопителей NVMe, поскольку он обеспечивает кратно большую пропускную способность, чем предыдущее поколение стандарта PCI-E. Ассортимент компании Highpoint имеет варианты RAID-контроллеров, которые поддерживают подключение накопителей NVMe типа M.2 через стандарт PCI-E Gen 5. На данный момент Highpoint предлагает только одно решение с поддержкой PCI-E Gen 5, о котором мы сейчас расскажем более подробно:

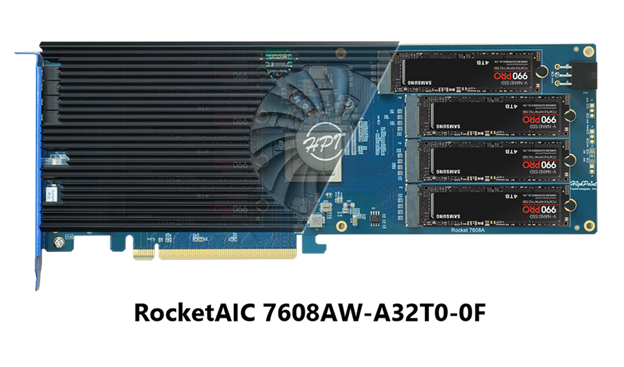

RocketAIC 7608AWx — это один из наиболее популярных RAID-контроллеров от Highpoint, который позволяет пользователям эффективно использовать NVMe накопители типа M.2 с интерфейсами стандарта PCI-E 5.0. Этот контроллер поддерживает до восьми M.2 SSD и и может создавать уровень RAID 0, благодаря чему можно кратно ускорить скорость работы с данными.

Вот какими характеристиками обладает контроллер RocketAIC 7608AWx:

• Пропускная способность — RAID-контроллер RocketAIC 7608AWx поддерживает накопители M.2 со стандартами PCI-E 4.0 и передового стандарта PCI-E 5.0, за счет чего его пропускная способность достигает 56 ГБ/с при использовании всех дисков, создавая уровни RAID сразу не 8 накопителях;
• Уровни RAID — на сайте Highpoint нет информации о том, какие уровни RAID поддерживает контроллер RocketAIC 7608AWx. Однако, производитель заявляет, что этот RAID-контроллер может объединять диски в один общий массив данных, как при использовании уровня RAID 0;
• Емкость — За счет возможности интеграции до восьми SSD типа M.2, RAID-контроллер  RocketAIC 7608AWx обладает вместимостью до 64 ТБ данных.

Помимо этих характеристик, контроллер RocketAIC 7608AWx, совместим с различными ОС, такими как Windows и Linux и другими популярными операционками, а также имеет эффективную систему охлаждения. Также этот RAID-контроллер оснащен технологией Boot-RAID, а также технологией SafeStorage SED, обеспечивающей дополнительную отказоустойчивость памяти. По сути, все возможности технологии RAID в контроллерах RocketAIC 7608AWx обеспечиваются чипом от компании Broadcom, который является серверным чипом, адаптированным под использование с потребительскими накопителями M.2.

К приобретению доступны модификации с уже предустановленными накопителями:

• RocketAIC 7608AW-A32T0-0F 32TB - 8x Samsung 990 Pro 4TB
• RocketAIC 7608AW-C32T0-10 32TB - 8x Crucial T705 4TB
• RocketAIC 7608AW-B64T0-11 64TB - 8x Sabrent Rocket 4 Plus 8TB

PCI-E Gen4 стал одним из основных стандартов для большинства серверов, предлагая значительное увеличение пропускной способности по сравнению с предыдущими версиями интерфейса или другими типами стандартов подключение. Ввиду такого большого спроса на NVMe с поддержкой интерфейса PCI-E Gen4, у компании Highpoint имеется масса RAID-контроллеров для подключения накопителей M.2 NVMe SSD. Вот какие решения предлагает компания Highpoint:

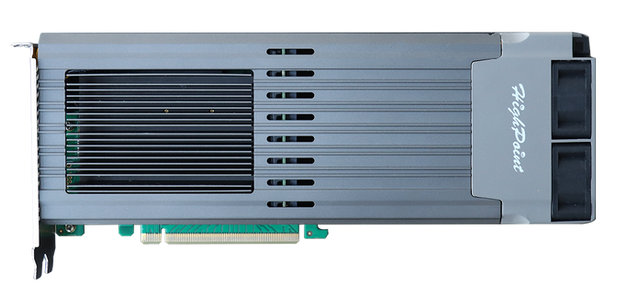

RocketAIC 7749EW-S61T4-02 – это один из флагманских RAID-контроллеров компании Highpoint на базе микросхем компании Broadcom, поддерживающий до восьми накопителей E1.S NVMe с интерфейсами стандарта PCI-E Gen4 с возможностью горячей замены. E1.S — это усовершенствованная версия накопителей M.2, обладающая большей надежностью и оптимизированная под использование в серверных платформах и рабочих станциях за счет увеличенных габаритов и специального металлического корпуса. Этот контроллер поддерживает различные уровни RAID, включая RAID 0, RAID 1 и RAID 10, что дает пользователям возможность выбора между высокой производительностью и безопасностью данных. С его помощью пользователи могут значительно улучшить производительность своих дисковых подсистем, что особенно полезно важно при работе с большими массивами данных и облачными вычислениями. RocketAIC 7749EW-S61T4-02 имеет следующие характеристики:

• Пропускная способность — RocketAIC 7749EW имеет пропускную способность до 28 ГБ/с, благодаря чему операции с данными значительно ускоряются;
• Уровни RAID — контроллер RocketAIC 7749EW поддерживает такие уровни RAID, как RAID 0, 1, 10. Это позволяет пользователям настроить хранилище под конкретные нужды, например, увеличение скорости обработки данных, увеличение отказоустойчивости или баланс между двумя характеристиками;
• Емкость — RocketAIC 7749EW  поддерживает до восьми накопителей E1.S SSD, за счет чего максимальная емкость контроллера достигает 61 ТБ.

Кроме того, за счет крупных габаритов, RocketAIC 7749EW оснащен двухслотовой системой охлаждения, а также поддерживает технологии SafeStorage для шифрования данных, что повышает надежность СХД. Также есть упрощенная версия этого RAID-контроллера — RocketAIC 7749EW-S30T7W-01 с максимальной емкостью до 30 ТБ.

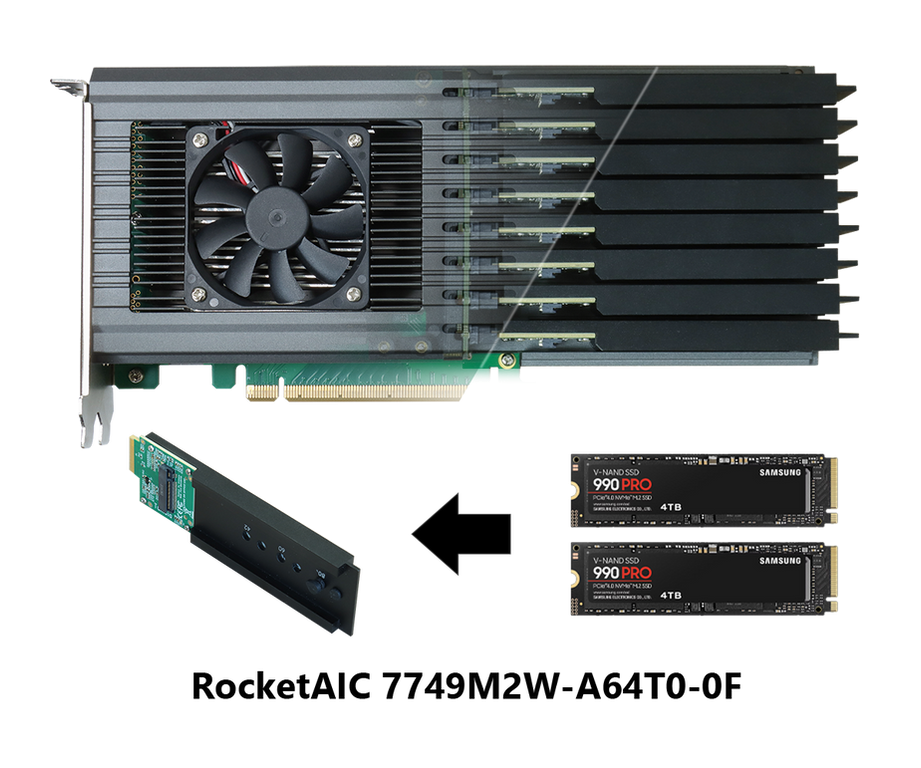

Серия RAID-контроллеров от Highpoint RocketAIC 7749M2 включает несколько моделей, каждая из которых оптимизирована для удовлетворения специфических требований пользователей. По сути, этот контроллер является аналогом RocketAIC 7749EW, адаптированным под использование более доступных дисков M.2. Эти контроллеры поддерживают технологию PCI-E Gen4 и обеспечивают высокую производительность при работе с данными, а также поддерживают возможность горячей замены накопителей. Модели этой серии могут быть настроены для работы в различных RAID режимах, что позволяет пользователям адаптировать свою систему хранения в зависимости от текущих задач и требований. Вот какими характеристиками обладают контроллеры RocketAIC 7749M2:

• Пропускная способность — пропускная способность RocketAIC 7749M2 такая же достигает 28 ГБ/с, как и у модели 7749EW, поскольку на нем стоит тот же чип Broadcom;
• Уровни RAID — RocketAIC 7749M2 поддерживает уровни RAID 0, 1 и 10, а также конфигурации с однодисковыми решениями. Благодаря этому потребители могут гибко настраивать хранилище, обеспечивая максимальную скорость обработки данных при RAID 0, высокий уровень надежности с RAID 1, или сбалансировать оба параметра с RAID 10;
• Емкость — Контроллер поддерживает до 16 накопителей NVMe SSD M.2, вследствие чего вместимость хранилища увеличилась до рекордных 128 ТБ. Доступны две конфигурации: 64 ТБ (16 накопителей Samsung 990 Pro по 4 ТБ каждый) и 128 ТБ (16 накопителей Sabrent Rocket 4 Plus 8 по ТБ каждый).

Как и контроллер RocketAIC 7749EW, устройства RocketAIC 7749M2 имеют улучшенную систему охлаждения и поддерживают технологии дополнительной надежности.

К покупке доступны модификации с уже предустановленными накопителями:

• RocketAIC 7749M2W-A64T0-0F — x16 Samsung 990 Pro 4 ТБ;
• RocketAIC 7749M2W-B128T0-10 — x16 Sabrent Rocket 4 Plus 8 ТБ.

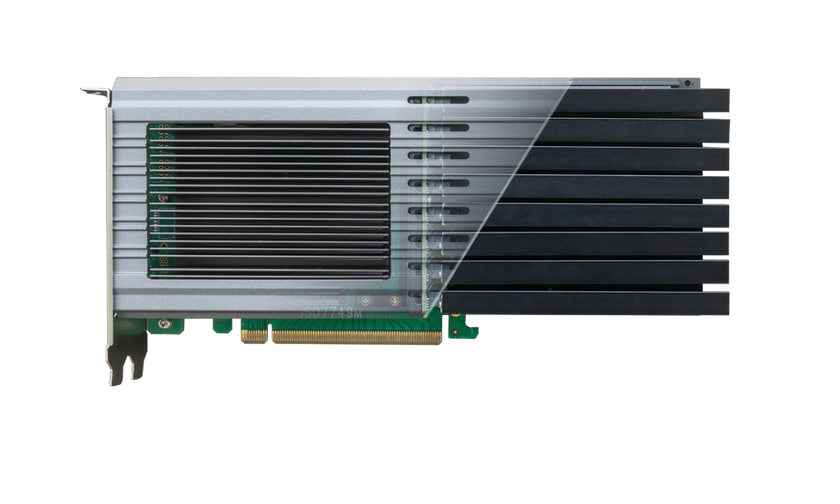

Серия контроллеров RocketAIC 7749MW-A32T0-0F ориентирована на потребителей, которым необходимы решения для интеграции в профессиональные рабочие станции. Особенностью этой серии RAID-контроллеров заключается в малом форм-факторе для установки в компактные системы, а также возможности горячей замены накопителей, при этом с сохранением всех характеристик серверного аналога, что обуславливается меньшим количеством устанавливаемых дисков. Высокая скорость передачи данных и поддержка стандарта PCI-E Gen4 позволяют RocketAIC 7749MW эффективно повышать надежность и емкость дисковых систем, которые применяются для работы с видео, графикой и 3D-моделированием. Характеристики RocketAIC 7749MW-A32T0-0F включают:

• Пропускная способность — RocketAIC 7749MW-A32T0-0F обеспечивает скорость передачи данных до 28 ГБ/с, что достигается благодаря продвинутой архитектуре коммутатора PCIe Gen 4;
• Уровни RAID — Поддерживает RAID 0, 1 и 10, предоставляя возможность выбора между высокой производительностью и защитой данных или балансом;
• Емкость — Максимальная вместимость коннектора составляет 32 ТБ, что достигается возможностью интеграции до восьми накопителей типа M.2.

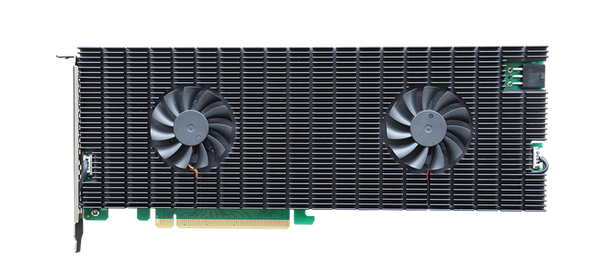

RocketAIC 7540HW представляет собой универсальное решение обеспечения надежного и высокопроизводительного хранения данных. Этот RAID-контроллер поддерживает накопители Samsung 990 PRO M.2 и позволяет пользователям легко адаптировать свои системы хранения в зависимости от текущих требований, однако, в серии контроллеров 7540 отсутствует возможность горячей замены накопителей, из-за чего при выходе дисков из строя система будет неизбежно простаивать. С помощью этого контроллера пользователи могут значительно улучшить свою производительность, сохраняя при этом безопасность данных. Продвинутая система охлаждения контроллера RocketAIC 7540HW минимизирует риски перегрева, обеспечивая надежную работу даже при высоких нагрузках.

• Пропускная способность — RocketAIC 7540HW обеспечивает скорость передачи данных до 28 ГБ/с за счет архитектуры шины PCIe Gen4 и чипсета Broadcom;
• Уровни RAID — контроллер поддерживает RAID 0, 1 и 10, предоставляя пользователям гибкость в выборе между максимальной производительностью и защитой данных;
• Емкость — поддержка до восьми накопителей позволяет масштабировать общий объем памяти до 32 ТБ.

К покупке доступны модификации с уже предустановленными накопителями:

• RocketAIC 7540AW-A16T0-0E — x8 Samsung 990 PRO 2TБ;
• RocketAIC 7540AW-A32T0-0F — x8 Samsung 990 Pro 4TБ.

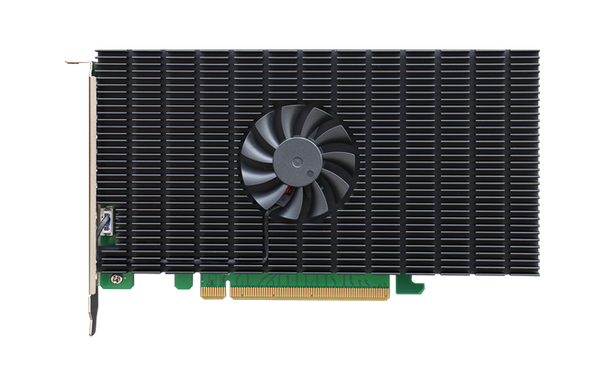

RocketAIC 7505HW-A08T0-00 — бюджетный вариант RAID-контроллера от Highpoint, который поддерживает до четырех накопителей Samsung 990 PRO M.2. Как и контроллер RocketAIC 7540HW, эта модель не поддерживает возможность горячей замены накопителей. Несмотря на меньшее количество накопителей, контроллер RocketAIC 7505HW позволяет потребителям оптимизировать свои системы хранения, обеспечивая стабильную работу и высокую скорость передачи данных. Вот какими характеристиками обладает контроллер RocketAIC 7505HW:

• Пропускная способность — контроллер RocketAIC 7505HW-A08T0-00 имеет неизменную скорость обработки операций данных до 28 ГБ/с;
• Уровни RAID — Поддерживаются уровни RAID 0, 1 и 10;
• Емкость — Максимальная емкость составляет 16 ТБ, так как поддерживаются только четыре SSD M.2.

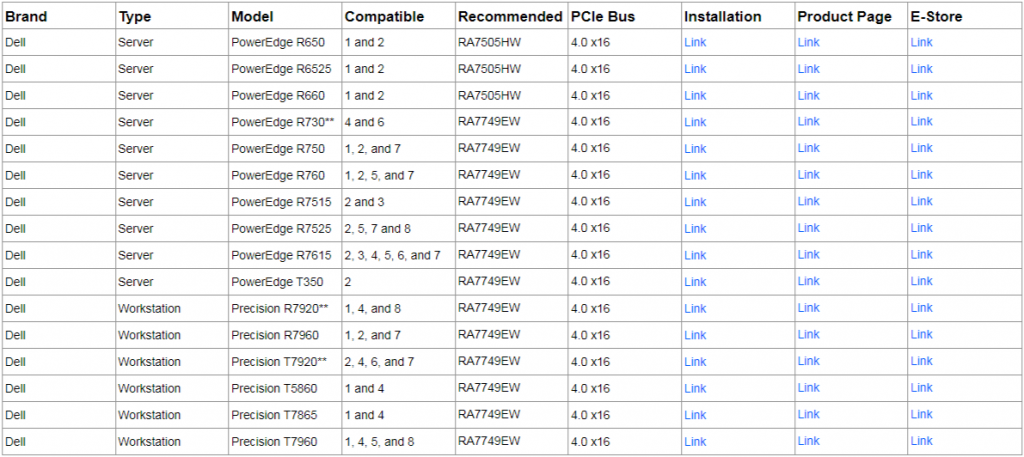

Компания Highpoint понимает важность совместимости своих RAID-контроллеров с существующими системами, поэтому они уделяют особое внимание интеграции с известными производителями серверов и рабочих станций, такими как DELL и HP. На сайте компании доступен список совместимости с серверами производителей DELL и HP, опираясь на который можно оперативно найти необходимую информацию о совместимости контроллеров с конкретными моделями серверов. Это упрощает процесс выбора и интеграции оборудования, минимизируя время простоя устройств и обеспечивая надежную работу системы.

Highpoint предлагает множество решений, позволяющих достигать максимальных скоростей на базе M.2 NVMe дисков, что делает их продукцию привлекательной как для серверов, так и для высокопроизводительных рабочих станций. Эти контроллеры обеспечивают схожий функционал с контроллерами Broadcom, при этом предлагая гораздо более бюджетные ценники, поэтому RAID-контроллеры компании Highpoint могут позволить себе как компании крупного, так и среднего или малого бизнеса. Компания Highpoint выбрала абсолютно верный подход к созданию и реализации своей продукции. Highpoint использовали серверный SoC-чип от Broadcom и интегрировали его в свои RAID-контроллеры, тем самым обеспечив их высочайшую степень надежности. Конечно, интеграция  SoC от компании Broadcom весомо увеличивает ценник на RAID-контроллеры, однако, он все равно остается более бюджетным, особенно для корпоративных клиентов, так как однократная переплата за надежный контроллер — рентабельная инвестиция, которая обеспечит будущую работу без сбоев.
