Форм факторы материнских плат и размеры

21.03.2024, в 10:14
Форм факторы материнских плат и размеры
Содержание

Вступление

Материнская плата — это “связующее звено” всех комплектующих сервера. К ней подключаются такие компоненты, как: процессор, оперативная память, видеокарта, периферийные устройства и многое другое. Она представляет собой основу всей сборки. Совместимость всех комплектующих определяется именно по ней. На рынке присутствуют большое количество производителей, например, Intel, TYAN, ASRock Rack, Asus, и, самый популярный в сегменте серверов — Supermicro.

История

materinskaya-plata-luckytech-p5mvp3-v-form-faktore-baby-at-osnovannaya-na-baze-socket-7-pga321.png

Материнская плата LuckyTech P5MVP3 в форм факторе Baby-AT, основанная на базе Socket 7 (PGA321)

Создание материнских плат неразрывно связано с развитием компьютерных технологий. В середине XX века первые материнские платы были простыми, обеспечивая базовую аппаратную платформу для компьютеров.

В 1970-ых годах материнские платы стали более стандартизированными. Появились различные форм-факторы, например, AT и Baby AT.  Благодаря этому, упростилась сборка и обслуживание компьютеров, и, плюс ко всему, увеличилась их производительность и функциональность.

С начала 1990-ых годов материнские платы стали обладать еще большим функционалом, что сделало их более универсальными и удобными для использования. Добавились, например, звуковые и сетевые адаптеры, порты USB, разъемы для видео и аудио.

В настоящее время, материнские платы стремительно развиваются. Регулярно добавляются новые технологии, поддержка интерфейсов быстрой передачи данных, расширенные возможности охлаждения, интеграция беспроводных технологий, и другие функции, которые повышают их производительность.

Отличие серверных и десктопных материнских плат

Серверные материнские платы имеют большое количество особенностей. Они надежнее и стабильнее, так как разрабатываются для непрерывной работы 24/7, и делаются из более качественных компонентов. У них есть поддержка нескольких процессоров и расширенного объема памяти, дополнительные интерфейсы(PCI, RJ45, SFP+, Oculink). Также эти системные платы обладают функциями удаленного управления и мониторинга (например, IPMI или iLO).

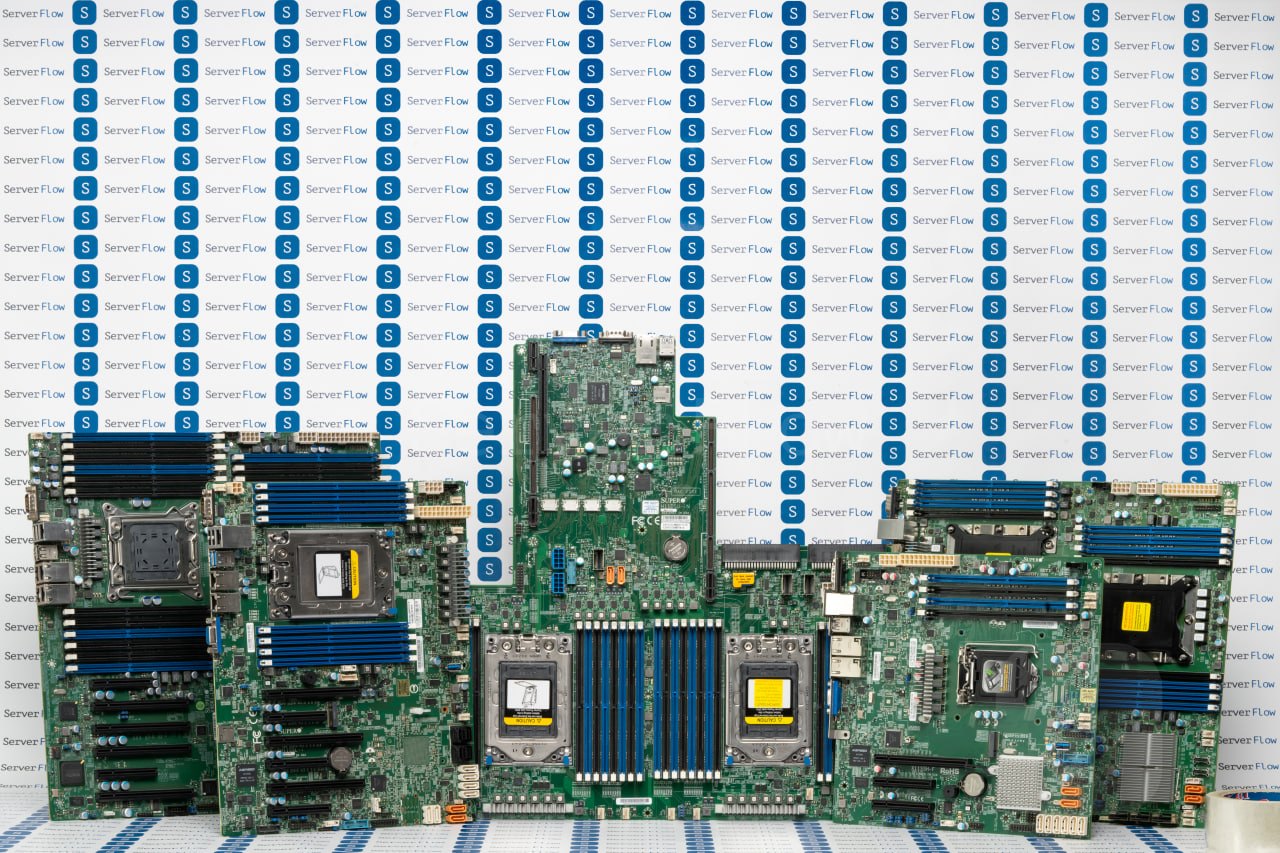

Какой форм-фактор выбрать?

Цена, функционал, размер, и многие другие качества так или иначе связаны с форм-фактором.

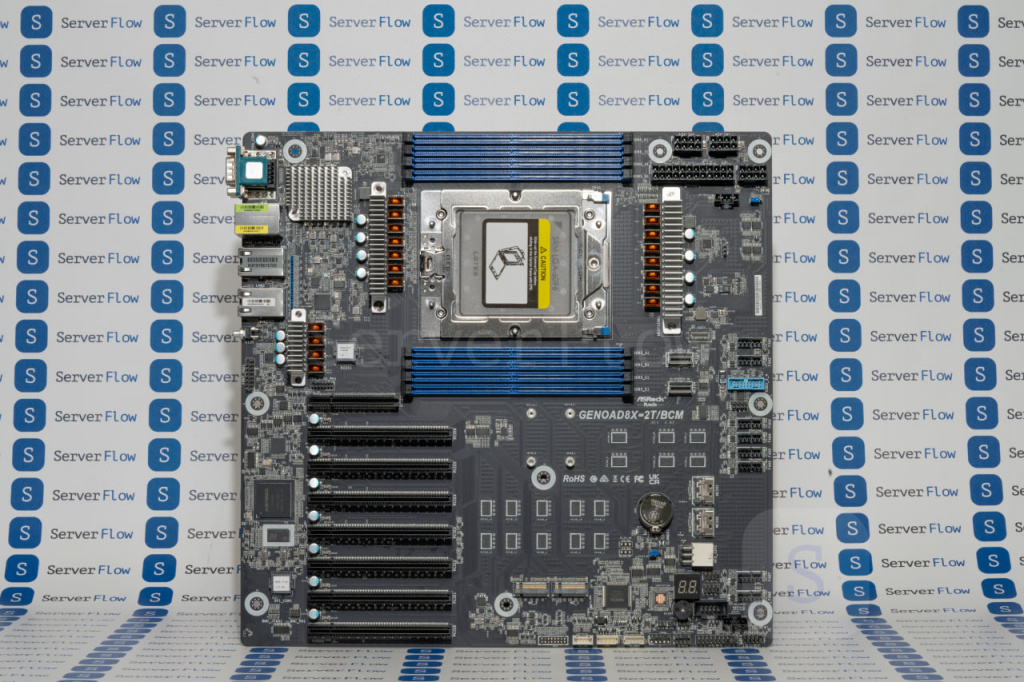

Форм-фактор — это определенный стандарт, которого придерживаются производители материнских плат. Он определяет размер, отверстия для крепления, совместимость с корпусом и комплектующими. От форм-фактора зависит сокет процессора, слоты для оперативной памяти и их размер, слоты PCI-E и количество линий разъема, наличие дополнительных разъемов RJ45, количество M.2 и U.2 разъемов и многое другое. Среди самых популярных форм-факторов можно выделить такие, как: ATX, Micro ATX, miniITX, EEATX.

ATX

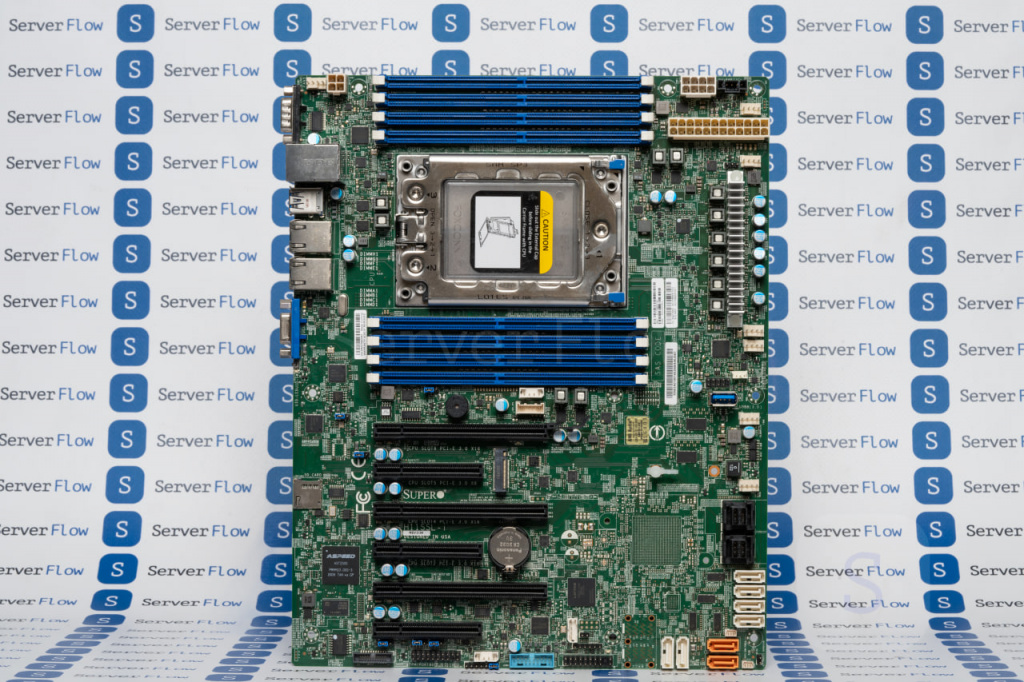

Материнская плата Supermicro H11SSL-i форм-фактора ATX

ATX — это самый распространенный форм- фактор. Он был разработан компанией Intel в 1995 году. Основной задачей компании было добиться большей функциональности в сравнении с более старыми стандартами. Данный форм-фактор широко используется во многих офисных системах, так как он обеспечивает большое количество возможностей для расширений и модернизации. Этот стандарт, имеет несколько разъемов для систем охлаждения, что обеспечивает надлежащую вентиляцию в корпусе. Его размер составляет 30.5 на 24.4 см (12 на 9.6 дюймов). Он помещается в mid или full tower корпуса. ATX имеет до семи слотов расширений. Благодаря своему размеру, есть возможность подключения нескольких устройств PCI-e или даже построение multi GPU системы. Этот форм-фактор поддерживает больший объем оперативной памяти, чем Micro-ATX или Mini-ITX, что наилучшим образом подходит для построения производительных рабочих станций. Из недостатков можно отметить высокую цену и невозможность установки в компактные корпуса.

Micro-ATX

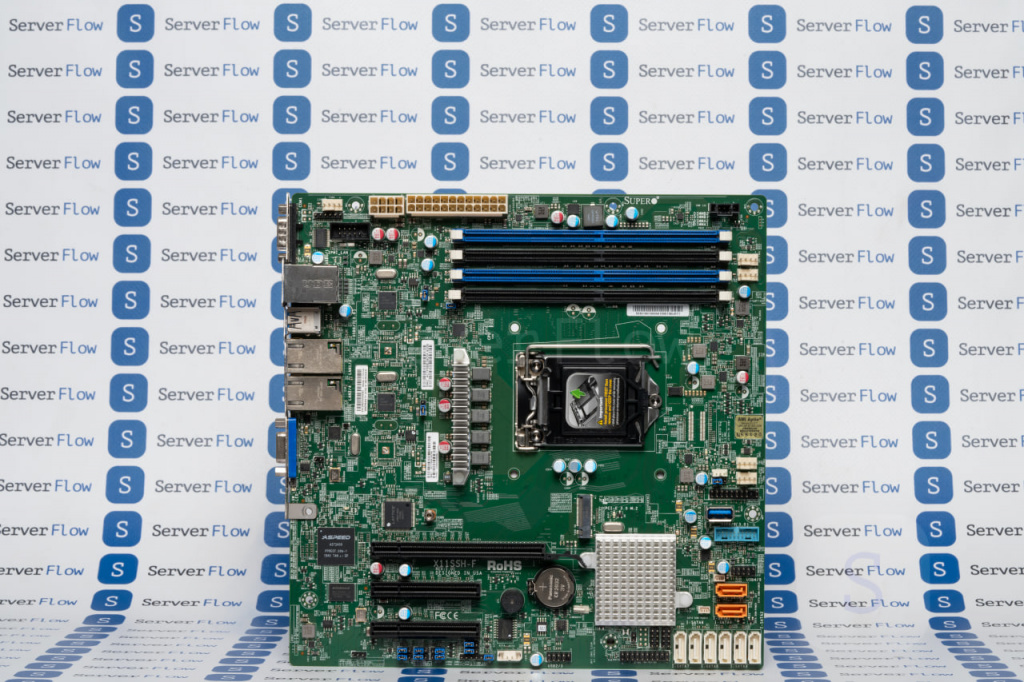

Материнская плата Supermicro X11SSM-F форм-фактора Micro-ATX

Micro-ATX представляет собой компактный форм-фактор размером 24.4 на 24.4 см (9.6 на 9.6 дюймов), меньший, чем ATX, но больший, чем Mini-ITX. Такая материнская плата может быть легко установлена в mid tower, full tower. Также, благодаря размеру, есть возможность установки габаритной системы охлаждения. Одно из достоинств форм-фактора в том, что он может поддерживать до четырёх слотов DIMM для расширения RAM при своем скромном размере.  Также, Micro-ATX подходит к single gpu системам, и, как правило имеет меньшее количество PCI-E слотов.

Таким образом, Micro-ATX платы имеют меньше слотов для расширения и портов по сравнению с стандартными ATX, но они все равно предоставляют достаточный функционал для  большинства пользователей. Они могут использоваться в компактных корпусах, что делает их отличным выбором для HTPC (Home Theater PC) или офисных систем.
Micro ATX платы доступнее в цене по сравнению с более крупными форм-факторами. Это делает их привлекательным выбором для тех, кто хочет построить бюджетную систему без ущерба производительности.

Mini-ITX

Mini ITX — это еще более компактный форм-фактор материнской платы по сравнению с Micro ATX. Материнские платы Mini ITX обычно имеют размеры 17 на 17 см (6.7 на 6.7 дюймов) и поддерживают до одного PCI-E слота и до двух DIMM слотов для расширения RAM.

Благодаря своему небольшому размеру, Mini ITX платы могут быть установлены в очень компактные корпуса, что делает их отличным выбором для тех, кто хочет минимизировать размер своей системы. Они также могут быть использованы в качестве основы для DIY проектов и систем с высокой степенью интеграции.

Они идеально подходят для построения компактных и энергоэффективных систем, таких как домашние серверы.

EATX

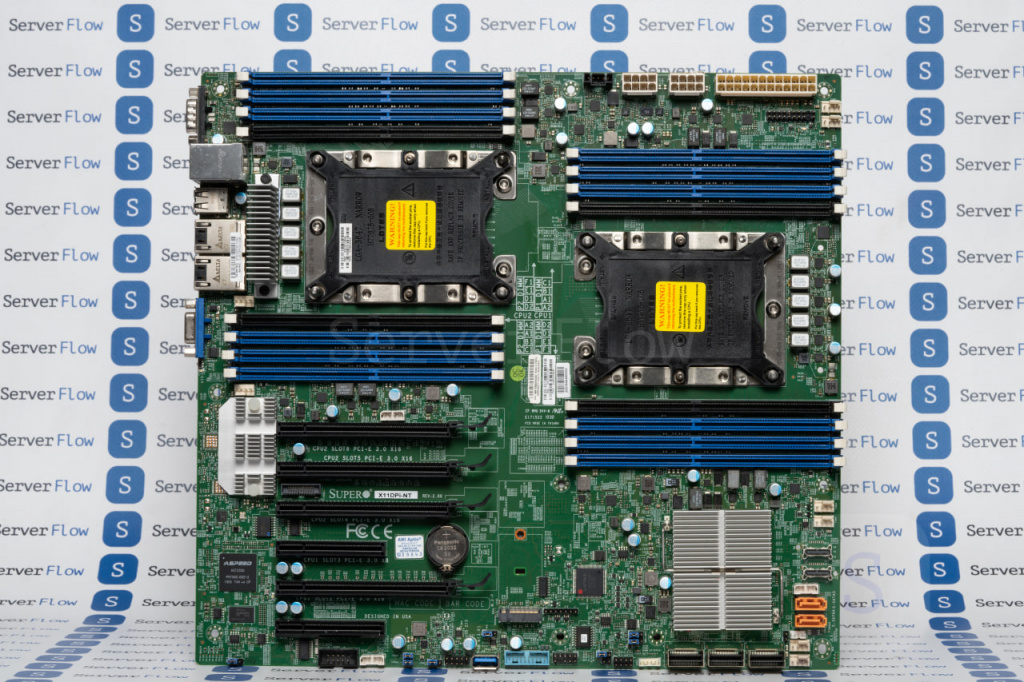

Материнская плата Supermicro X11DPI-NT форм-фактора EATX


EATX (Extended ATX) — это расширенный форм-фактор материнских плат, размером 30.48 на 33.02 см (12 на 13 дюймов) или больше, который представляет собой увеличенную версию стандартного ATX. Благодаря этому, есть возможность разместить большее количество слотов расширений, портов и компонентов. EATX был разработан для обеспечения большей масштабируемости для пользователей, которым требуется высокая производительность и большое количество слотов для расширений.

EATX форм-фактор чаще всего используется в высокопроизводительных рабочих станциях, серверах и других профессиональных системах, где требуется максимальная производительность и возможности расширения. Среди недостатков можно выделить тот факт, что материнские с таким форм-фактором дороже других, а также то, что их конструкция рекомендуется для установки только в Full-tower корпуса (возможна установка и в mid-tower, но перед покупкой нужно удостовериться в их совместимости).
Несмотря на то, что EATX платы могут быть более дорогими и требовательными к корпусам, они предоставляют пользователю возможность создать максимально мощную и расширяемую систему.

Малоизвестные форм-факторы

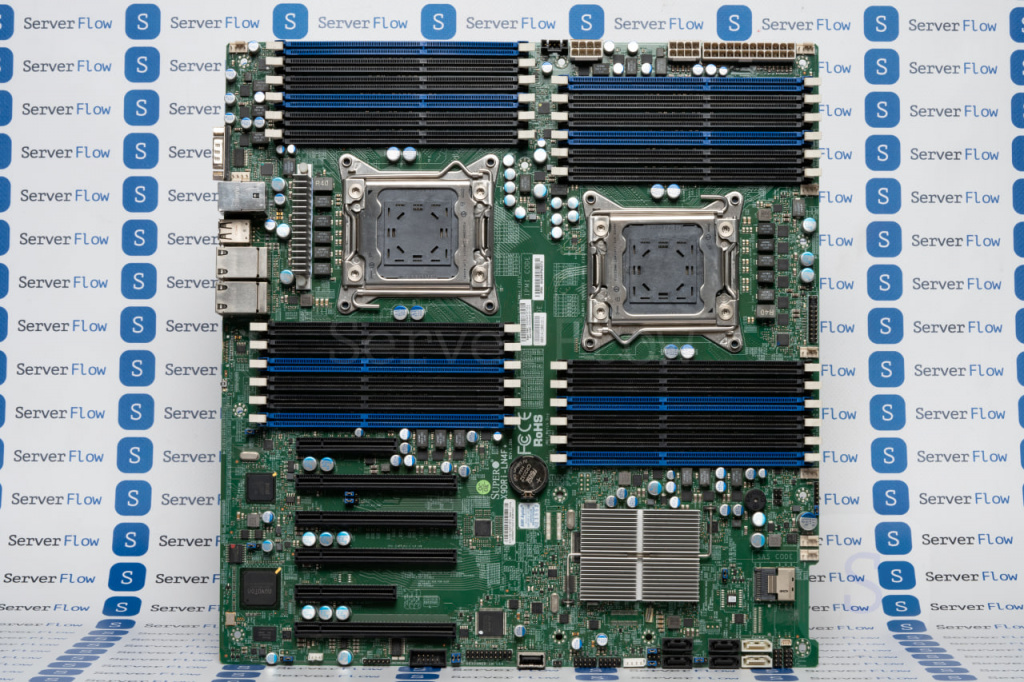

Материнская плата Supermicro X10DRi-T4+ форм-фактора EEATX

EEATX

Данный форм-факт используется в rackmount серверных системах. Его размер это 34.7 на 33 см (12 на 13 дюймов), его отверстия совпадают с ATX. Является увеличенной версией стандарта EATX.

SSI EEB и SSI CEB

SSI EEB — это форм-фактор, размеры которого составляют 30.5 на 33 см (12 на 13 дюймов), который создан для поддержки двух и более процессоров. Его конструкция подходит для рабочих станций, основанных на процессорах Intel Xeon и AMD EPYC (С621/C741 чипсеты).
SSI CEB имеет такой же функционал, но отличается размером в меньшую сторону, а именно 30.5 на 26.7 см (12 на 10.5 дюймов).

Flex-ATX

Форм-фактор Flex-ATX, размера 22.9 на 19.1 см (9 на 7.5 дюймов), представлен компанией Intel в 1999 году как дополнение к microATX. Он отличается более компактными размерами и является чем-то средним между mini-ITX и micro-ATX.

Deep Mini-ITX

Deep Mini-ITX был разработан как улучшенная опция уже созданного Mini-ITX для того, чтобы уместить на материнской плате крупный сокет CPU и четыре слота DDR4. Его размеры — 17 на 20.8 см (6.7 на 8.2 дюймов). Широко применяется компанией Asrock Rack для построения компактных материнских плат на сокете SP3.

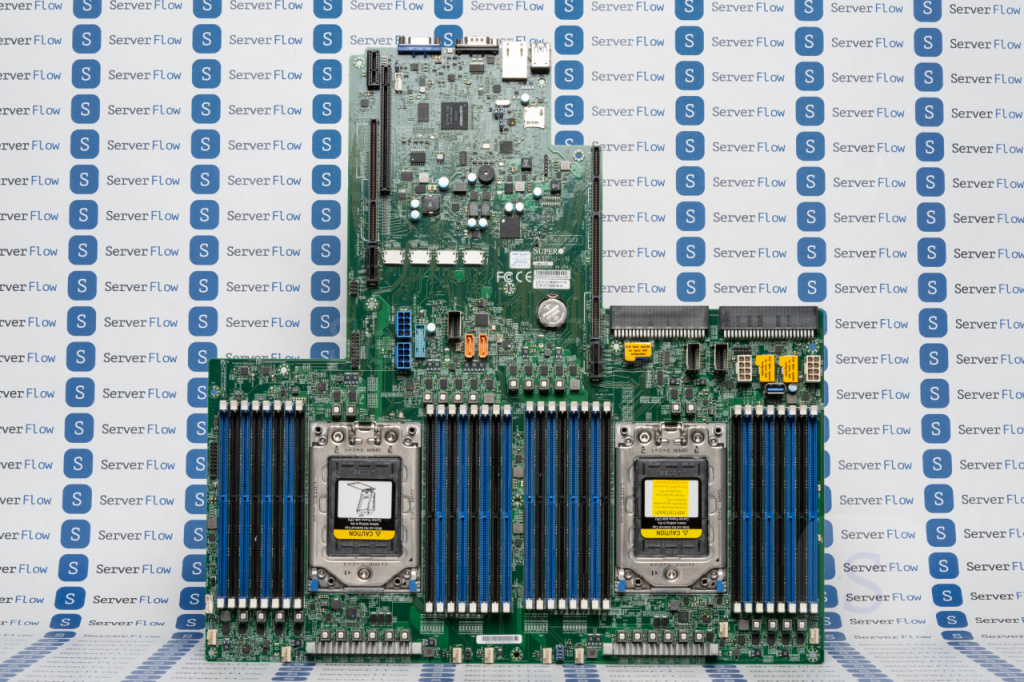

Proprietary

Данный форм-фактор не имеет конкретных размеров и функционала, так как разрабатывается под конкретные сервера. Встречается в материнских платах от компаний: Supermicro, Intel, Asrock, Asus, Gigabyte.

Сводная таблица форм-факторов материнских плат (от меньшего к большему)


Наименование форм-фактора Размер Пример материнской платы
Mini-ITX 17 x 17 см Материнская
плата ASRock D1541D4I
Deep Mini-ITX 17 x 20.8 см Материнская
плата ASRock ROMED4ID-2T
Flex-ATX 22.9 x 19.1 см Материнская
плата TYAN S5547 (G2NR)
Micro-ATX 24.4 x 24.4 см Supermicro
X11SCH-LN4F
ATX 30.5 x 24.4 см Материнская
плата Supermicro X11DPL-i
SSI CEB 30.5 x 26.7 см Материнская
плата Intel® Server Board S5000UR Family
EATX 30.48 x 33.02 см Материнская
плата Supermicro H11DSI
SSI EEB 30.5 x 33 см Материнская
плата TYAN S7077(GM2NR)
EEATX 34.7 x 33 см Supermicro
X10DRС-LN4+
Proprietary Любой размер Материнская
плата Supermicro B2SD1-8C-TF

Итоги

У материнских плат длинная история. С ростом требований общества и появлением все более сложных задач, их функционал постоянно расширялся, сравнивая современные версии со своими предшественниками — прогресс становится очевидным. Такая характеристика, как форм-фактор, является определяющей при сборке сервера. От него зависит выбор корпуса, объем ОЗУ, количество плат расширений (GPU и другие). Если выбрать форм-фактор EATX — сборка будет обладать большим количеством возможностей, но выйдет дороже. А благодаря Micro-ATX можно собрать бюджетный и компактный сервер. В любом случае, разнообразие товаров на рынке почти наверняка гарантирует тот факт, что клиент с любыми потребностями сможет найти для себя то решение, которое нужно именно ему. И, благодаря информации из этой статьи, сделать выбор станет намного легче!
