Эволюция серверных сокетов Intel и AMD

В начале 2024 года, когда блог компании ServerFlow только появился, наша команда выпустила подробный обзор актуальных и устаревших серверных сокетов Intel и AMD. Однако с тех пор многое изменилось — к 2025 году появилось новые серверные и десктопные сокеты, а некоторые актуальные платформы уже успели кануть в лету. Чтобы посвятить вас в текущие тренды микропроцессорной индустрии, мы решили обновить наш старый материал, вновь рассказав о серверных сокетах Intel и AMD с экспертной точки зрения.

Прежде чем переходить к описанию великого множества процессорных сокетов, стоит объяснить значение этого термина. Сокет (разъем, гнездо) — это специальный интерфейс на материнской плате, предназначенный для установки центрального процессора и обеспечения его взаимодействия с остальными компонентами системы. Рассмотрим основные функции сокетов:

• Обеспечение связи с ОЗУ. Управление каналами оперативной памяти.
• Взаимодействие с периферией. Поддержка интерфейсов ввода/вывода (PCIe, SATA, USB) через чипсет или напрямую от CPU.
• Подача питания. Обеспечение процессора необходимым напряжением и током через систему VRM.
• Механическая фиксация. Надежное крепление процессора и системы охлаждения к материнской плате.

Серверные материнские платы могут оснащаться как одним, так и несколькими сокетами для построения мультипроцессорных конфигураций, что не для десктопных материнских плат. Причем, сокеты бывают очень разными, отличаясь друг от друга ключевыми характеристиками: количеством и расположением контактов, размером самого сокета, поддерживаемыми технологиями и даже методом установки CPU. Выбор правильного сокета (материнской платы с сокетом) крайне важен, поскольку он определяет совместимость с конкретными линейками процессоров (Intel Xeon Scalable, AMD EPYC) и поколениями технологий (PCIe 4.0/5.0, DDR4/DDR5), напрямую влияя на производительность, масштабируемость и возможность будущих апгрейдов системы.

Под актуальными сокетами мы подразумеваем разъемы под серверные процессоры Intel, которые совместимы с популярными или недавно выпущенными CPU. В настоящее время наиболее актуальными можно назвать следующие модели сокетов.

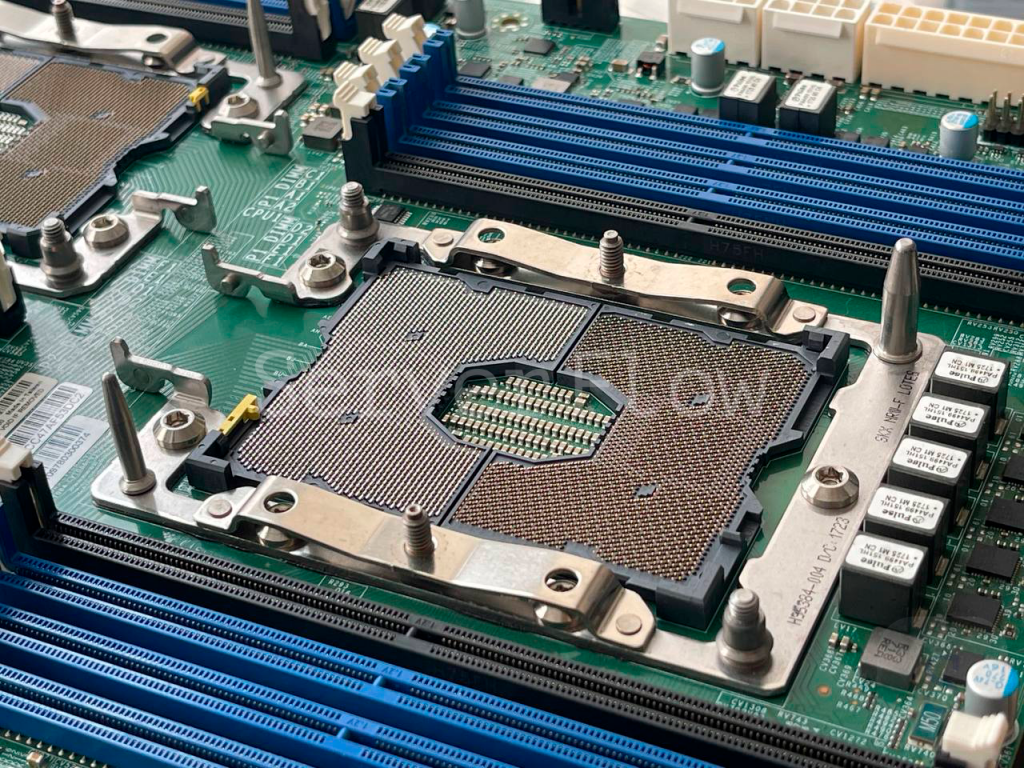

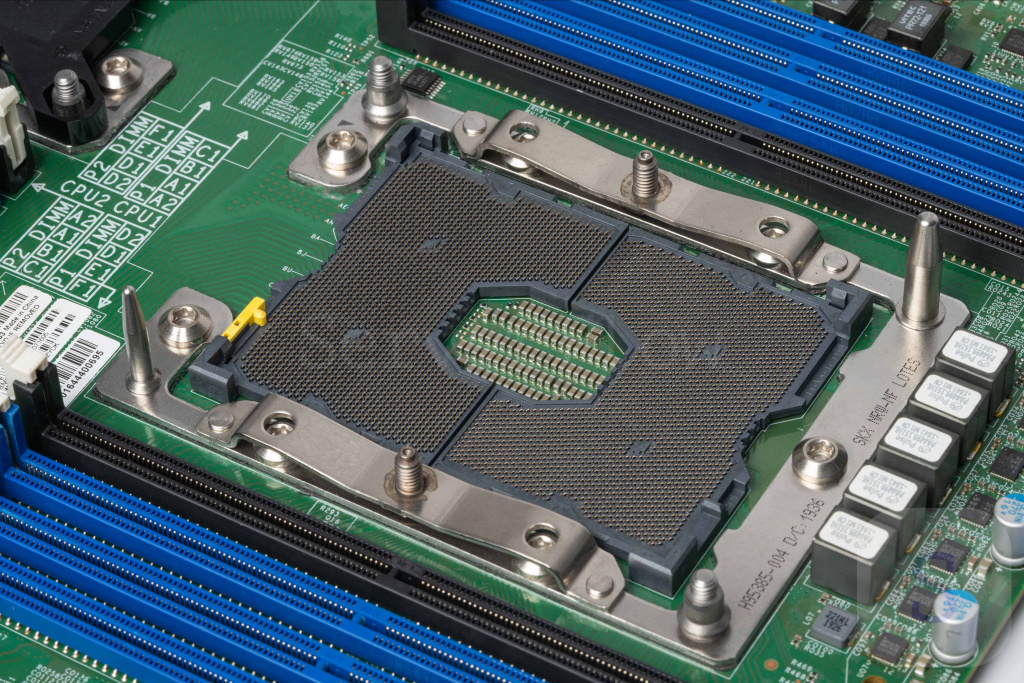

LGA3647, также известный как Socket P, представляет собой серверный сокет 2016 года выпуска, который был призван заменить устаревший разъем LGA2011-3, превосходя его по количеству ядер CPU и производительности. LGA3647 разработан для поддержки серверных центральных процессоров Intel Xeon Scalable первого (Skylake-SP) и второго (Cascade Lake-SP) поколений, включая линейки Platinum, Gold, Silver и Bronze. Интересно, что на платформе LGA3647 также выпускались сокетные версии центральных процессоров Intel Xeon Phi Knights Landing.

• Ядра/Потоки. До 28C/56T.
• Память. До 6 каналов DDR4 2933 МГц. Поддерживалась технология Intel Optane PMem 100 при интеграции чипов Cascade Lake-SP.
• Интерфейс. До 48 линий PCIe 3.0.
• Межсоединение. До 3 каналов Intel UPI на процессор c пропускной способностью 10.4 ГТ/с.
• Масштабируемость. До 8S.
• Объем кэш-памяти. До 38.5 МБ L3.

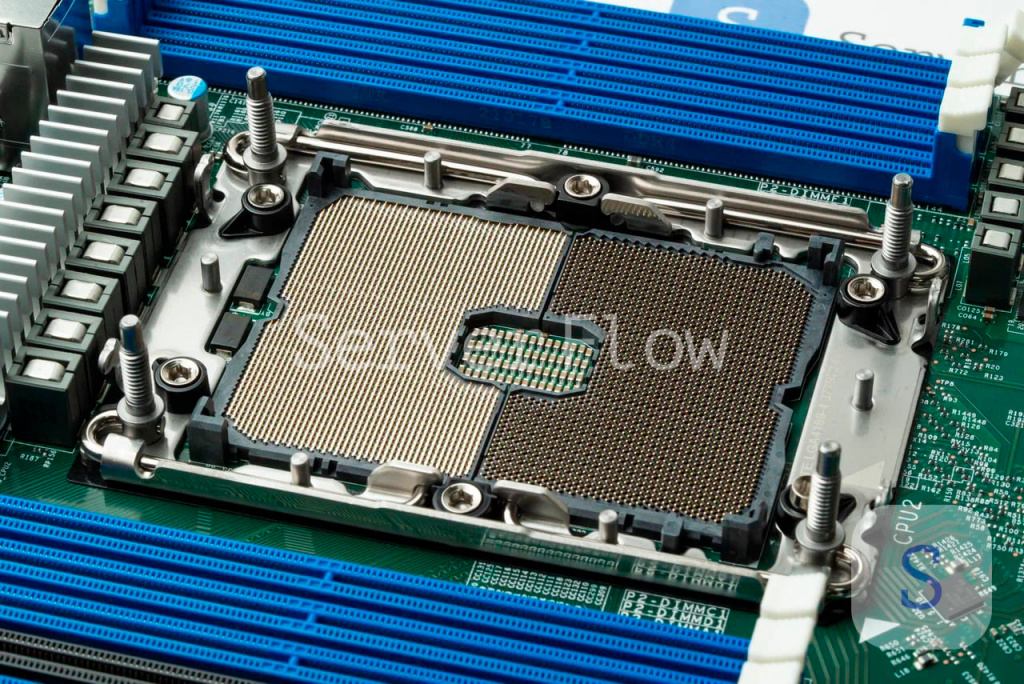

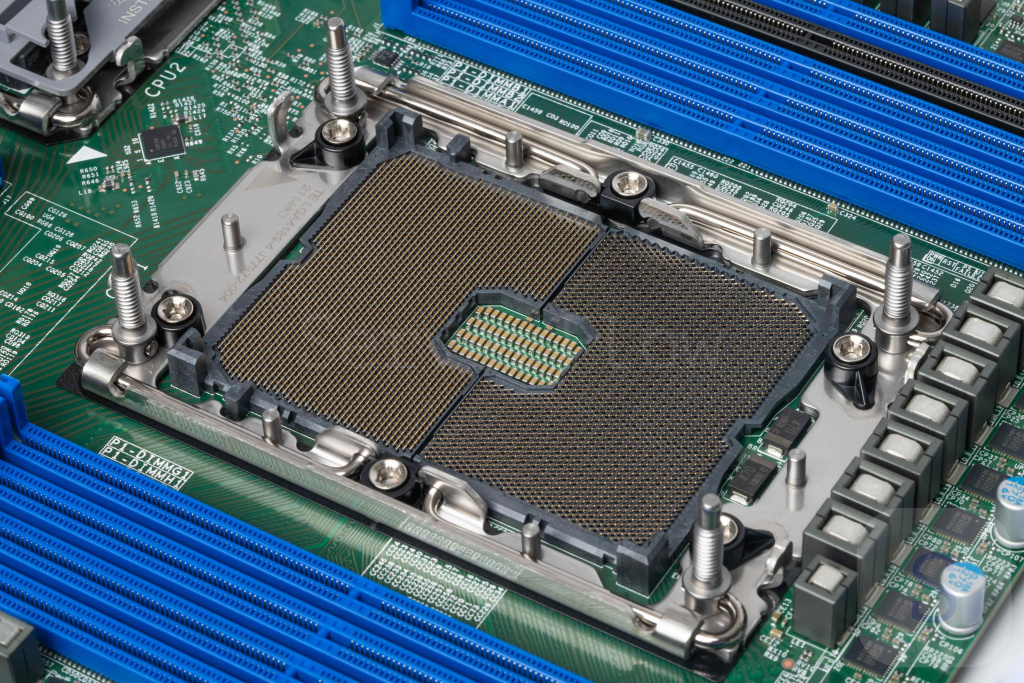

LGA4189 (или Socket P+) вышел в 2020 году стал эволюцией предыдущего поколения разъема LGA3647. Существует две вариации этого серверного сокета: LGA4189-4 и LGA4189-5. Intel приняла решение разделить сокет LGA4189 на две версии из-за фундаментального отличия между топологиями UPI. Вот ключевые характеристики сокета LGA4189-4:

• Ядра/Потоки. До 40C/80T.
• Память. До 8 каналов DDR4 3200 МГц.
• Интерфейс. До 64 линий PCIe 4.0.
• Межсоединение. До 3 каналов Intel UPI 2.0 на процессор c пропускной способностью 16 ГТ/с.
• Масштабируемость. 1S, 2S.
• Объем кэш-памяти. До 60 МБ L3.

Второй сокет был ориентирован на третьего Intel Xeon Scalable и мало чем отличался от LGA4189-4 — ключевые изменения затронули межсоединение, внедрив улучшенную топологию UPI для создания четырех/восьми процессорных систем. Характеристики разъема LGA4189-5 включают:

• Ядра/Потоки. До 60C/120T.
• Память. До 8 каналов DDR5 4800 МГц. Поддержка Optane PMem 200.
• Интерфейс. До 80 линий PCIe 4.0.
• Межсоединение. До 4 каналов Intel UPI 2.0 на процессор c пропускной способностью 16 ГТ/с. Поддерживалась расширенная топология UPI 2.0.
• Масштабируемость. 4S, 8S.
• Объем кэш-памяти. До 105 МБ L3.

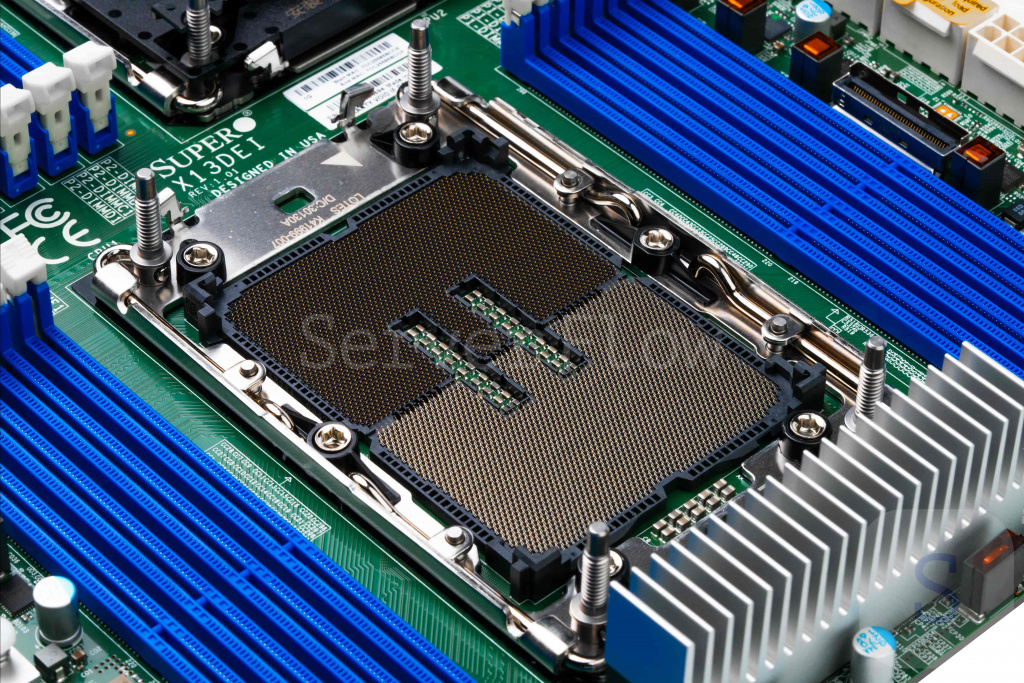

Анонсированный в 2022 и поступивший на рынок в 2023 году, сокет LGA4677 стал флагманской платформой для интеграции процессоров четвертого (Sapphire Rapids) и пятого (Emerald Rapids) поколений серверных CPU Intel Xeon Scalable. Также в этом сокете была впервые внедрена поддержка интегрированных в процессор ускорителей вычислений AMX, DSA, IAA и QAT, что обеспечивало дополнительный прирост производительности без необходимости масштабировать число сокетов в рамках одной системы. Еще одна интересная особенность — расширенный объем кэша L3 за счет использования технологии MLC (Multi-Level Cache). Уникальность этого сокета также обуславливается тем, что именно на нем выпускались легендарные процессоры Intel Xeon Max c HBM памятью, которые так и не смогли найти применения даже в сегменте HPC.

• Ядра/Потоки. До 64C/128T.
• Память. 8 каналов DDR5 5600 МГц.
• Интерфейс. 80 линий PCIe 5.0 и CXL 1.1.
• Межсоединение. До 4 каналов Intel UPI 2.0 на процессор c пропускной способностью 16 ГТ/с.
• Масштабируемость. До 8S.
• Объем кэш-памяти. До 320 МБ (120 L3 и 200 L4).

LGA4710 — один из наиболее современных сокетов, представленный в 2024 году для поддержки центральных процессоров Intel Xeon 6 (Sierra Forest) с энергоэффективными и производительными ядрами на архитектуре Gracemont. Причем LGA4710 стал первым сокетом, где появилась поддержка P-ядер и E-ядер. Главной фишкой этой платформы стала возможность интеграции CPU с экстремально большим количеством ядер (288 штук) с пониженной тактовой частотой, что обеспечивает высочайшую производительность в серверных системах для виртуализации, облачных и ИИ инфраструктурах. Стоит отметить, что сокет LGA4710 имеет две вариации — Сокет LGA4710-1 ориентирована на создание систем в конфигурации 1S/2S, а сокет LGA4710-2 предназначен для создания многопроцессорных платформ. Рассмотрим основные характеристики LGA4710:

• Ядра/Потоки. До 144C/288T.
• Память: 8-канальный DDR5 5600+ МГц.
• Интерфейс. 96 линий PCIe 5.0 и CXL 2.0.
• Межсоединение. До 4 каналов улучшенного Intel UPI (возможно 3.0) на процессор c пропускной способностью 24 ГТ/с.
• Масштабируемость. 1S, 2S.
• Объем кэш-памяти. До 336 МБ L3.

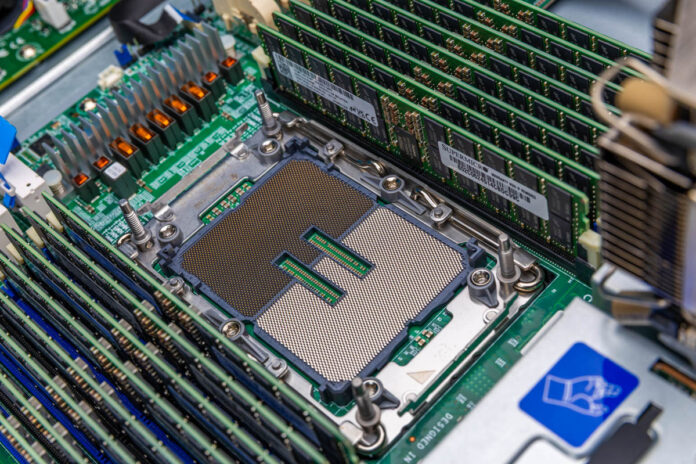

Cокет LGA4710. Источник: Nix.

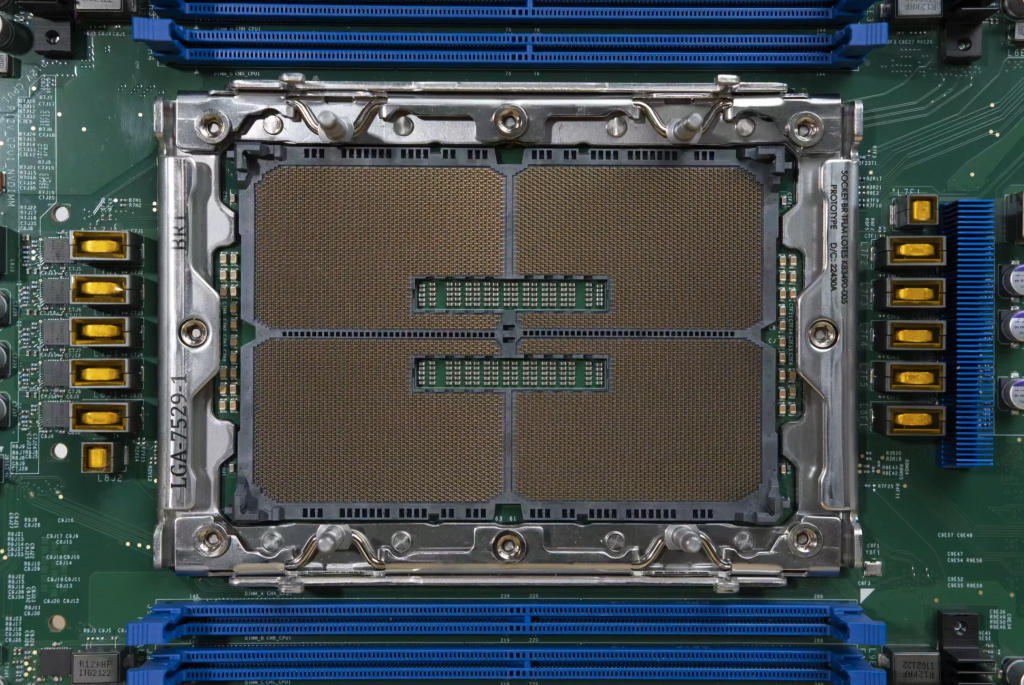

Самый современный серверный сокет компании Intel, представленный в 2025 году для процессоров Xeon 6 Granite Rapids (E-cores и P-cores) и Sierra Forest (E-cores). Эта платформа является флагманским сокетом с очень большими габаритами, ориентированный на конкуренцию с топовыми решениями компании AMD EPYC 9005, за счет чего LGA7529 обеспечивает максимальное количество ядер и высокий показатель TDP. Архитектура этой платформы также позволяет создавать высокоэффективные решения как с энергоэффективными, так и высокопроизводительными ядрами. Благодаря этому пользователи могут создавать самые высокопроизводительные серверные системы, ориентированные на наиболее ресурсозатратные инфраструктуры. В данный момент на рынке представлены процессоры с поддержкой LGA7529 только на базе производительных ядер, однако в будущем Intel планирует представить и энергоэффективные решения с экстремально большим количеством ядер до 512 штук.

• Ядра/Потоки. До 128C/256T.
• Память. 12 канальный DDR5 8800 МТ/с с поддержкой MCR DIMM (Multiplexer Combined Ranks).
• PCIe. 136 линий PCIe 5.0 / CXL 2.0.
• Межсоединение. Улучшенный UPI (возможно 3.0) со скоростью в 24 ГТ/с до 6 линий.
• Объем кэш-памяти. 504 МБ L3.
• Масштабируемость. До 8S.
• Ускорители. Улучшенные AMX, DSA, IAA, QAT, специализированные блоки для ИИ.

Десктопные сокеты — это не только разъемы под процессоры для пользовательских ПК. Некоторые десктопные сокеты Intel и AMD также можно использовать для создания бюджетных, но эффективных серверов, либо высокопроизводительных рабочих станций, интегрируя в них серверные CPU. Рассмотрим несколько актуальных десктопных сокетов Intel с поддержкой центральных процессоров линейки Xeon.

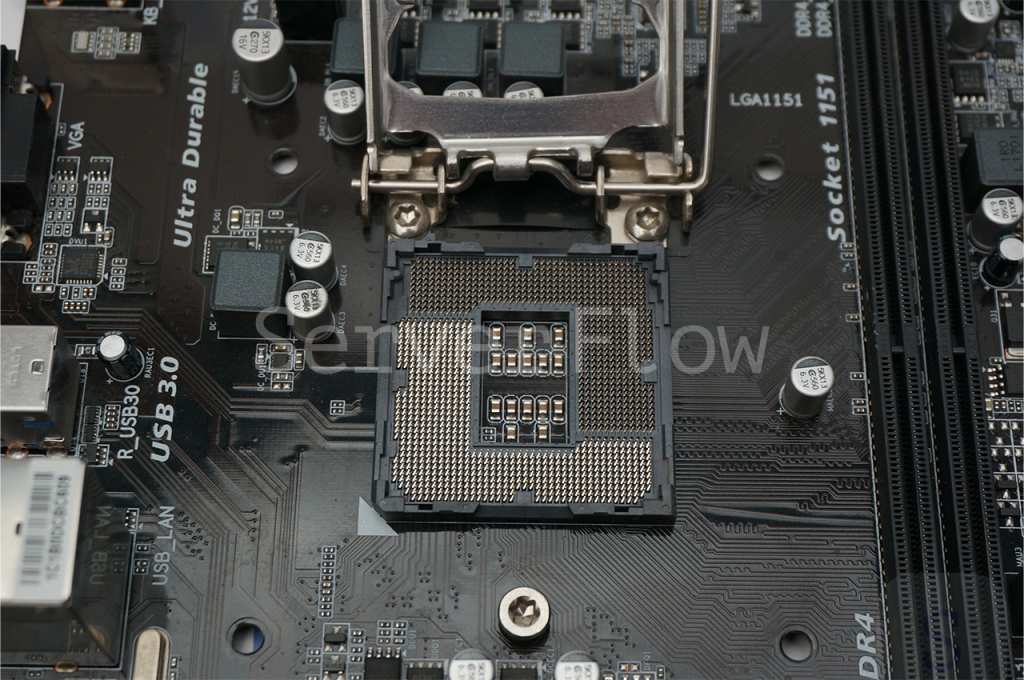

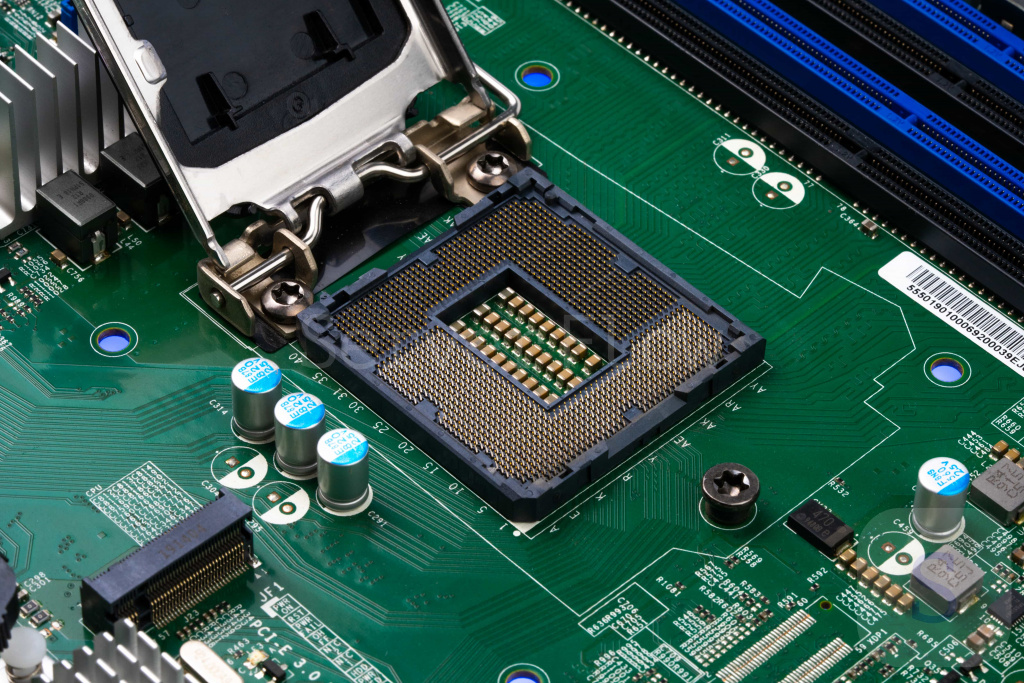

LGA1151 2015 года выпуска стал основной платформой для настольных процессоров Intel шестого (Skylake) и седьмого (Kaby Lake) поколений Core, а также серверных CPU Intel Xeon E3-1200 v5 и v6. Процессоры с поддержкой сокета LGA1151 имели лишь до 4 ядер, но их высокая тактовая частота и умеренный показатель TDP делал их идеально сбалансированным решением для своего времени, а также эти CPU пользовались особым спросом при создании серверов для 1С. Характеристики LGA1151 включают:

• Ядра/Потоки. До 4C/8T.
• Память. 2 канала DDR4 2400 МГц (E3-1200 v6).
• Интерфейс. 16 линий PCIe 3.0.
• Объем кэш-памяти. До 16 МБ L3 .
• Масштабируемость. 1S.

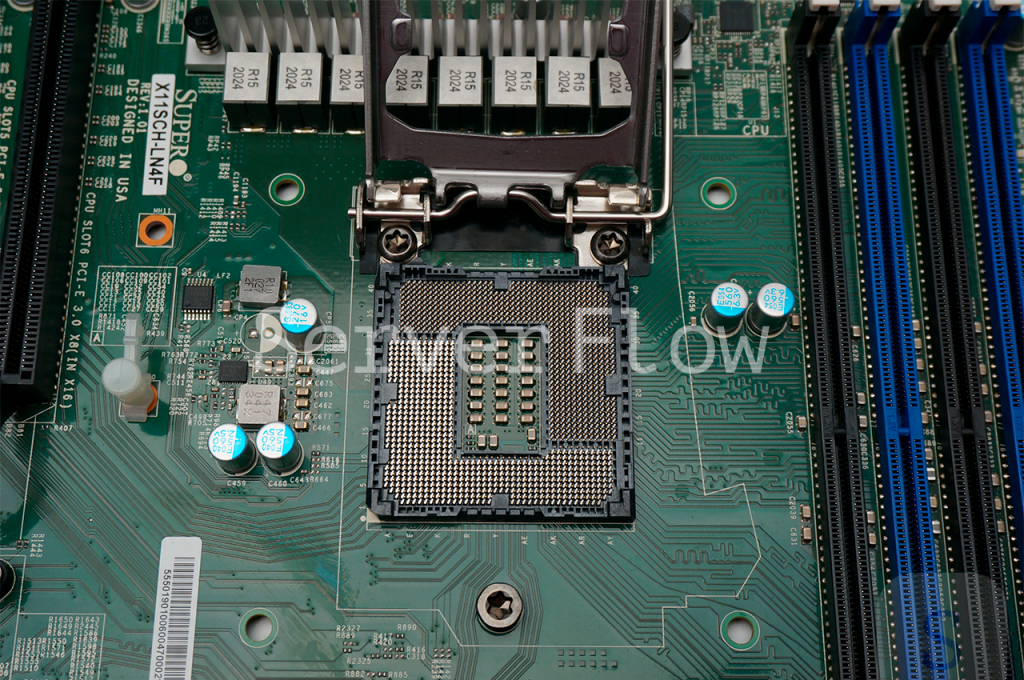

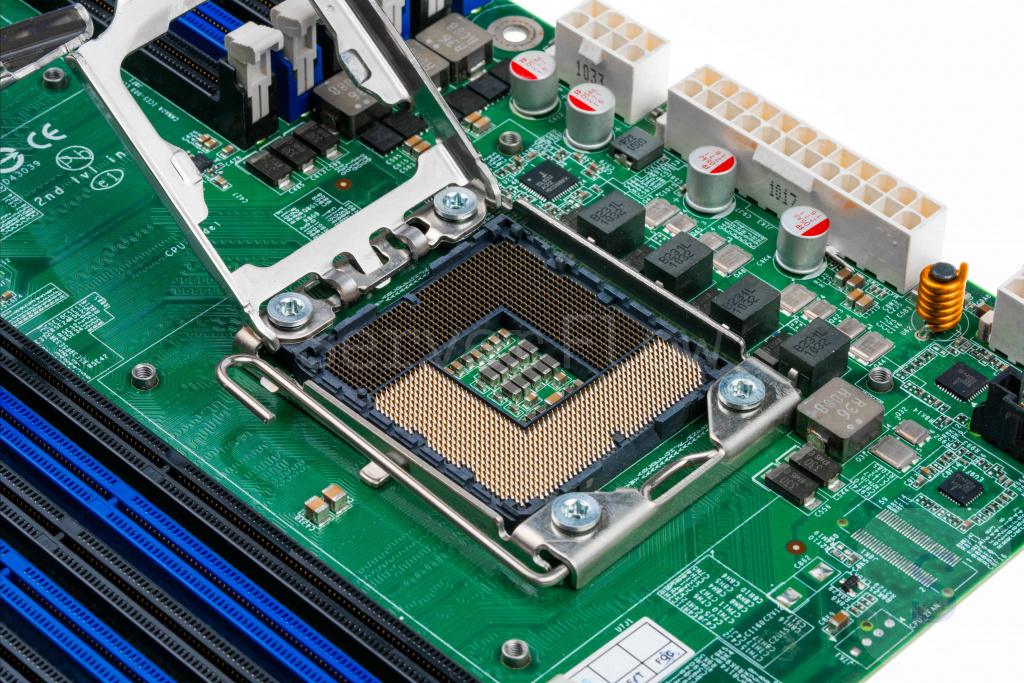

Позднее, в 2017 году, Intel выпустила обновленный сокет LGA1151v2 для процессоров для восьмого и девятого поколений Core и Xeon E-2100/E-2200, причем, этот разъем не имел обратной совместимости совместимости с CPU для стандартного сокета LGA1151. Некоторые пользователи могли бы назвать платформу LGA1151v2 лишь минорным обновлением, однако увеличенное вдвое количество ядер, возросшие тактовые частоты и вместе с этим увеличенный TDP делают LGA1151v2 полноценным улучшением линейки сокетов LGA1151. Рассмотрим характеристики этого решения:

• Ядра/Потоки. До 8C/16T.
• Память. 2 канала DDR4 2666 МГц (E-2200).
• Интерфейс. До 16 линий PCIe 3.0.
• Объем кэш-памяти. До 16 МБ L3.
• Масштабируемость. 1S.

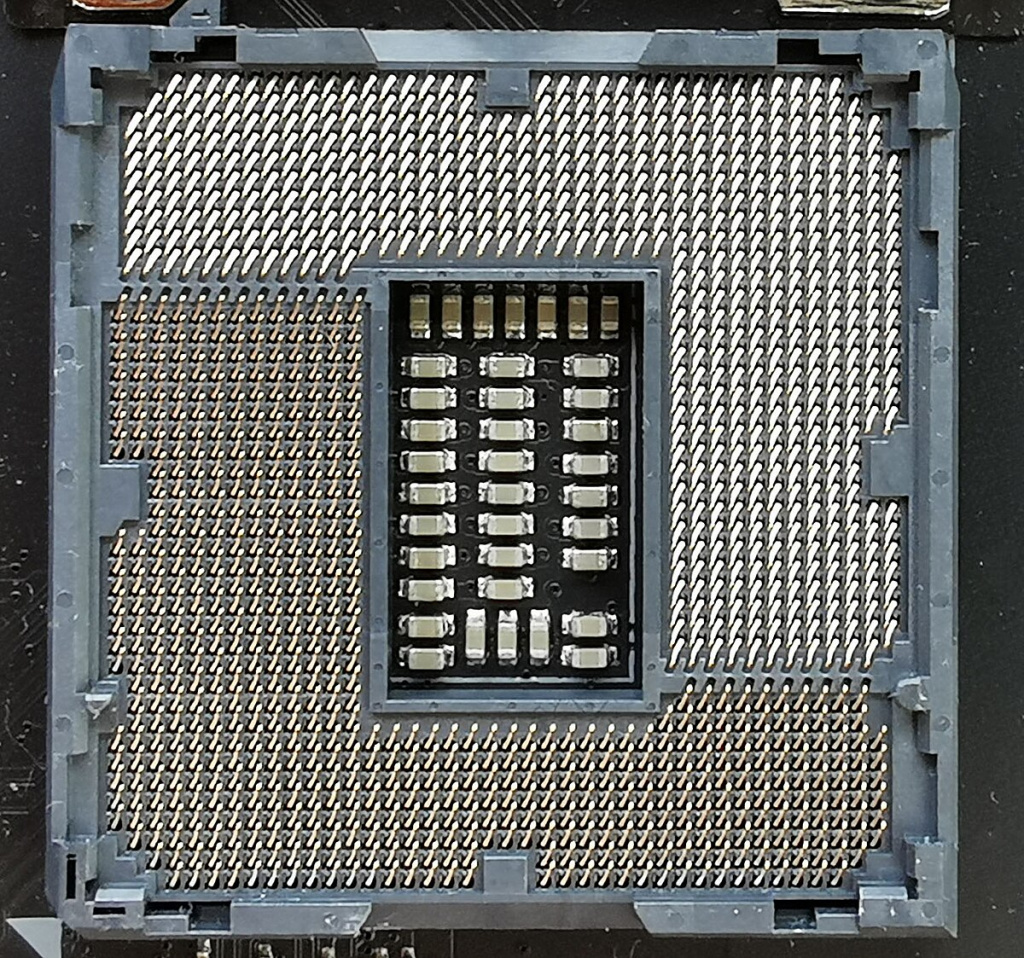

Сокет LGA1200, который вышел спустя 5 лет после релиза прошлой платформы, стал логическим развитием платформы LGA1151v2, предназначенным для процессоров Intel десятого (Comet Lake) и одиннадцатого (Rocket Lake) поколений десктопных CPU Core, а также серверных CPU Intel Xeon E-2300 и Intel Xeon-W. Основной фишкой этой платформы в области серверных систем стало внедрение поддержки PCI Express 4.0 на процессорах Rocket Lake и Xeon E-2300, что дало существенный прирост пропускной способности для NVMe-накопителей и высокоскоростных сетевых адаптеров в бюджетном сегменте рынка. Это сделало материнские платы с поддержкой сокета LGA1200 идеальным решением для бюджетных серверов и высокопроизводительных рабочих станций.

• Ядра/Потоки. До 8C/16T.
• Память. 2 канала DDR4 до 3200 МГц.
• Интерфейс. 20 линий PCIe 4.0.
• Объем кэш-памяти. До 16 МБ L3.
• Масштабируемость. 1S.

Представленный в 2021 году, сокет LGA1700 поддерживает гибридные процессоры Intel 12-14 поколений Core и процессоры E-2400, Xeon 6300P. Примечательно, что сокет LGA1700 оказался одним из самых проблемных разъемов Intel, поскольку процессоры с его поддержкой имели массу аппаратных дефектов, вследствие которых чипы при высокой нагрузке просто сгорали, причем, эти проблемы не коснулись серверных CPU. Это событие произошло под эгидой прошлого главы Intel Пэта Гелсингера, что испортило репутацию не только самого CEO, но и всей корпорации, ввергнув Intel в продолжительный кризис. Рассмотрим ключевые характеристики LGA1700:

• Ядра/Потоки. До 8C/16T.
• Память. 2 канала DDR5 4800 МГц.
• Интерфейс. До 24 линий PCIe 5.0.
• Объем кэш-памяти. До 24 МБ L3.
• Масштабируемость. 1S.

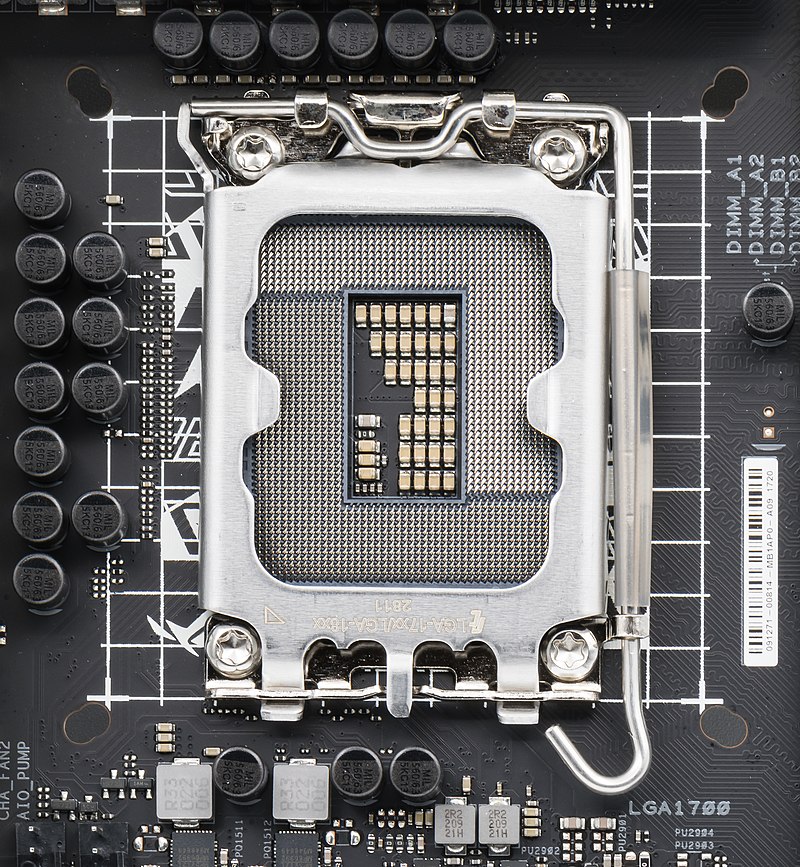

Сокет LGA1700 (Socket V). Источник: Wiki.

Собственная линейка сокетов есть не только у компании Intel, но и у ее ближайшего конкурента в лице AMD. А с учетом того, что линейка центральных процессоров EPYC в данный момент доминирует на рынке и во всем обходит решения Xeon, мы считаем своим долгом подробнее рассказать вам об актуальных сокетах AMD.

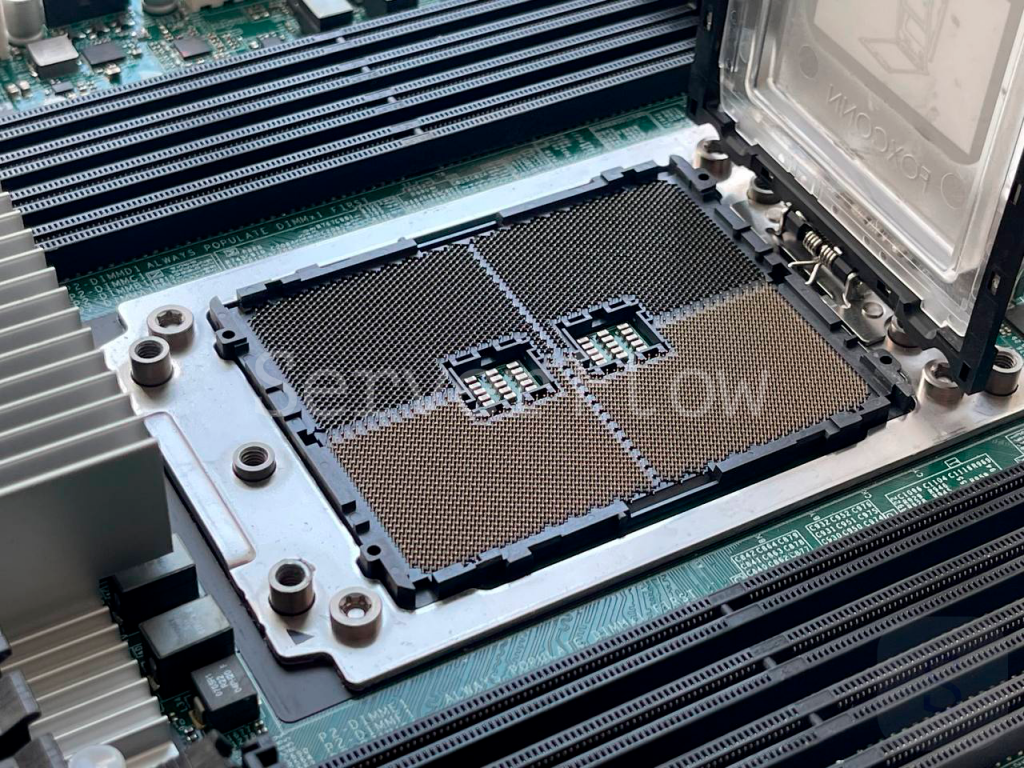

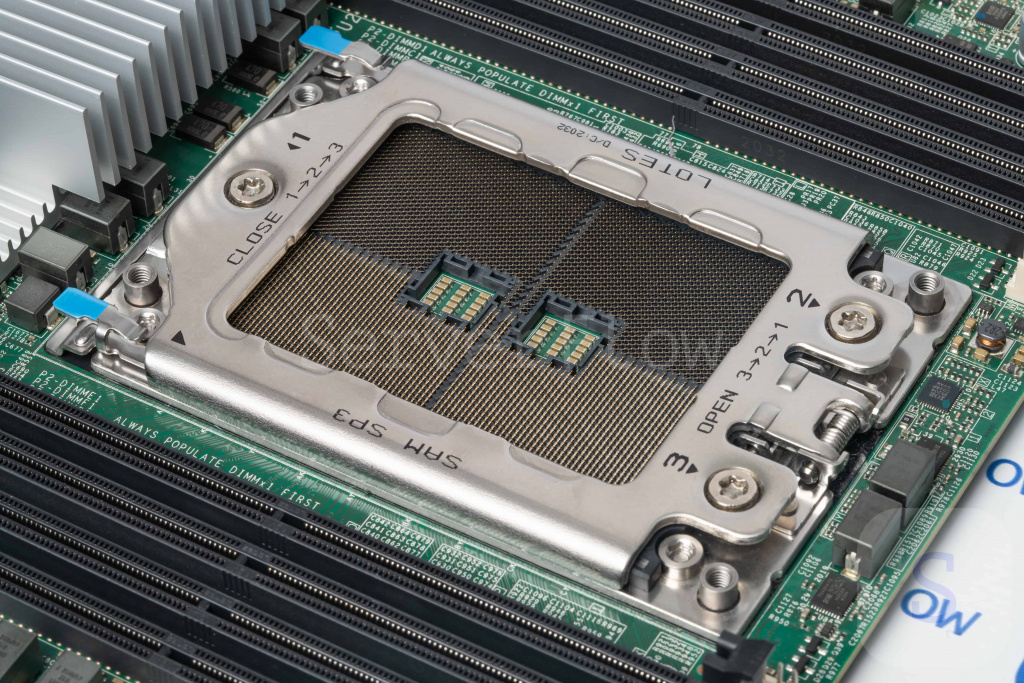

Серверный сокет SP3 (LGA4094) был выпущен в 2017 году и стал основой сразу для трех поколений процессоров AMD EPYC: Naples (Zen), Rome (Zen 2) и Milan (Zen 3). Его революционная архитектура MCM (Multi-Chip Module) с несколькими кристаллами CCD и центральным I/O-чипом обеспечила огромную популярность в серверном сегменте рынка, предложив потребителям более высокую плотность ядер и масштабируемость, чем у аналогичных решений Intel, при этом обеспечивая конкурентоспособную цену. По сути, релиз этого сокета и сопутствующих ему процессоров стал настоящим рывком для AMD, выгодно выделив решения компании на фоне решений Intel Xeon, подвергшихся большой критике в то время.

• Ядра/Потоки. До 64C/128T.
• Память. 8 каналов DDR4 3200 МГц.
• Интерфейс. 128 линий PCIe 4.0.
• Объем кэш-памяти. До 768 МБ L3 (с 3D V-Cache).
• Масштабирование. 1S, 2S.

SP6 (LGA4844) был представлен в 2023 году для интеграции процессоров EPYC 8004 Series (Siena) на базе ядер Zen 4c. Это специализированный сокет, предназначенный для использования в компактных системах с конкурентоспособной ценой, ориентированный именно на энергоэффективность, а не высочайшую производительность. Из-за того, что SP6 был ориентирован далеко не на самый широкий сегмиент рынка, он был не так популярен, как его аналог в лице SP5.

• Ядра/Потоки. До 64C/128T.
• Память. 6 каналов DDR5-4800 МГц.
• Интерфейс. до 96 линий PCIe 5.0 и CXL 1.1.
• Объем кэш-памяти. До 128 МБ L3.
• Масштабируемость. 1S.

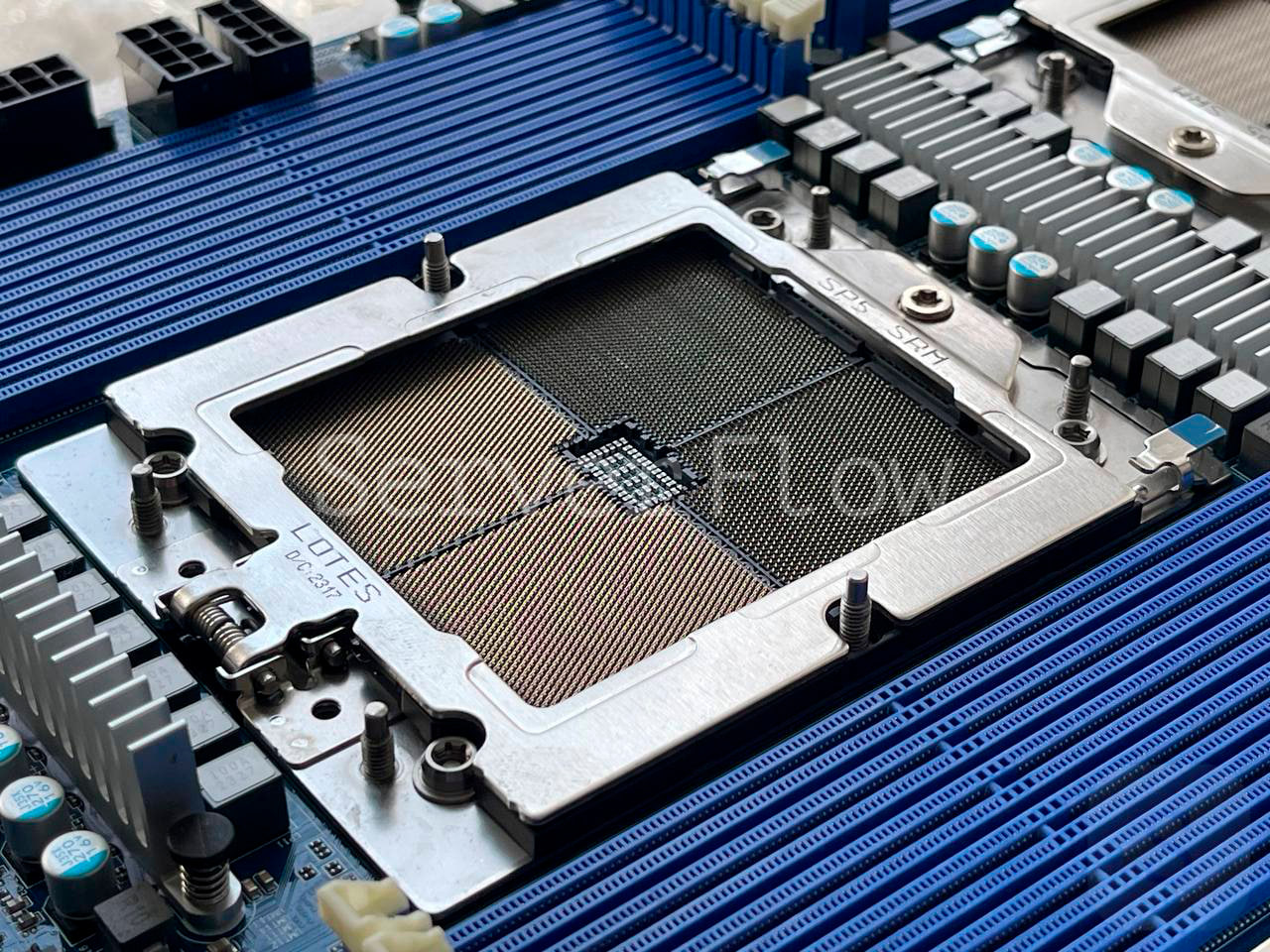

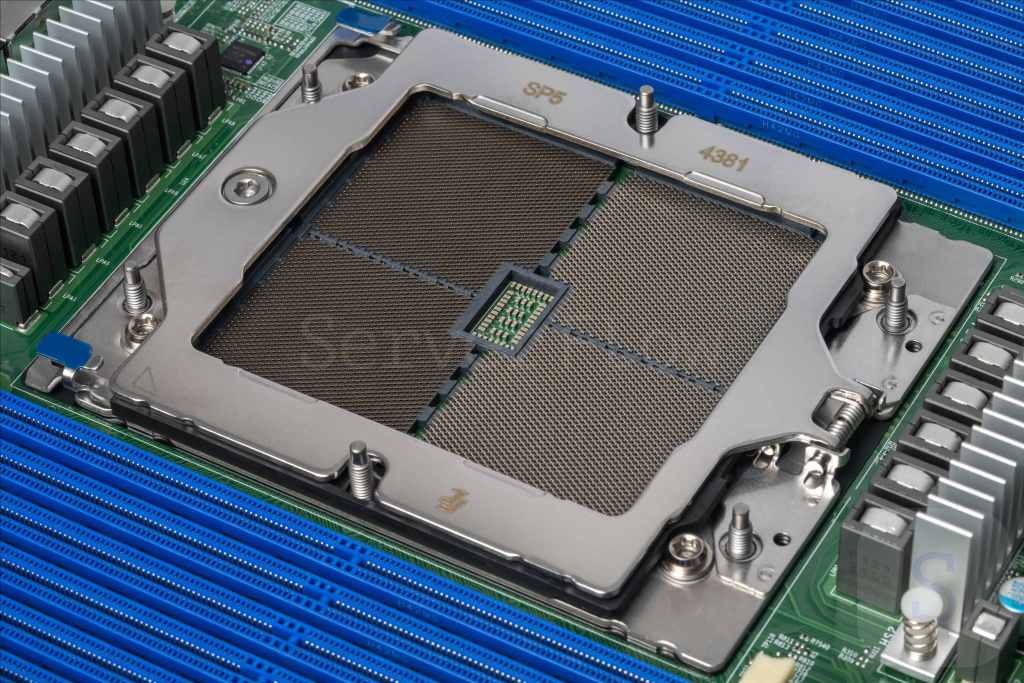

Флагманский сокет AMD для процессоров EPYC 9004 Series (Genoa, Bergamo) и серверных чипов EPYC 9005 Turin (Zen 5). Передовой сокет SP5 был представлен в 2022 году как замена SP3, а процессоры, поддерживающие SP5, сфокусировались на сектор ИИ, HPC и корпоративные системы с высочайшей нагрузкой. Кроме того, AMD также внедрила в SP5 поддержку ИИ-инструкций AVX512, что также значительный обеспечило прирост производительности в задачах сферы искусственного интеллекта и высокопроизводительных вычислений. Именно благодаря этой платформе компания AMD смогла продемонстрировать свое технологическое превосходство над Intel, обеспечив платформу поддержкой 192-ядерных CPU с производительными и энергоэффективными ядрами.

• Ядра/Потоки. До 192C/284T.
• Память. 12 каналов DDR5-5600 МГц.
• Интерфейс. 128 линий PCIe 5.0 / CXL 1.1/2.0.
• Объем кэш-памяти. До 384 МБ L3 (благодаря интеграции кэша XD3).
• Масштабируемость: 1S, 2S.

Сокет AM5 (LGA1718) представляет собой разъем AMD 2022 года выпуска, предназначенный для интеграции десктопных процессоров Ryzen 7000, 8000 и 9000, предназначенных для интеграцию в бюджетные сервера и высокопроизводительные рабочие станции. AM5, будучи эволюцией сокета AM5, получил поддержку стандарта PCIe 5.0 и памяти типа DDR5. Примечательно, что на этом сокете также базируется центральный процессор Ryzen 9 9950X3D, который является лучшим десктопным CPU в мире. Кроме того, AM5 также поддерживает интеграцию облегченных процессоров AMD EPYC 4004 и 4005 для бюджетных серверов, которые пользуются огромной популярностью для развертывания систем 1С.

• Ядра/Потоки. До 16C/32T.
• Память. 2 канала DDR5 5600 МГц .
• Интерфейс. 28 линий PCIe 5.0 .
• Объем кэш-памяти. До 128 МБ .
• Масштабируемость. 1S.

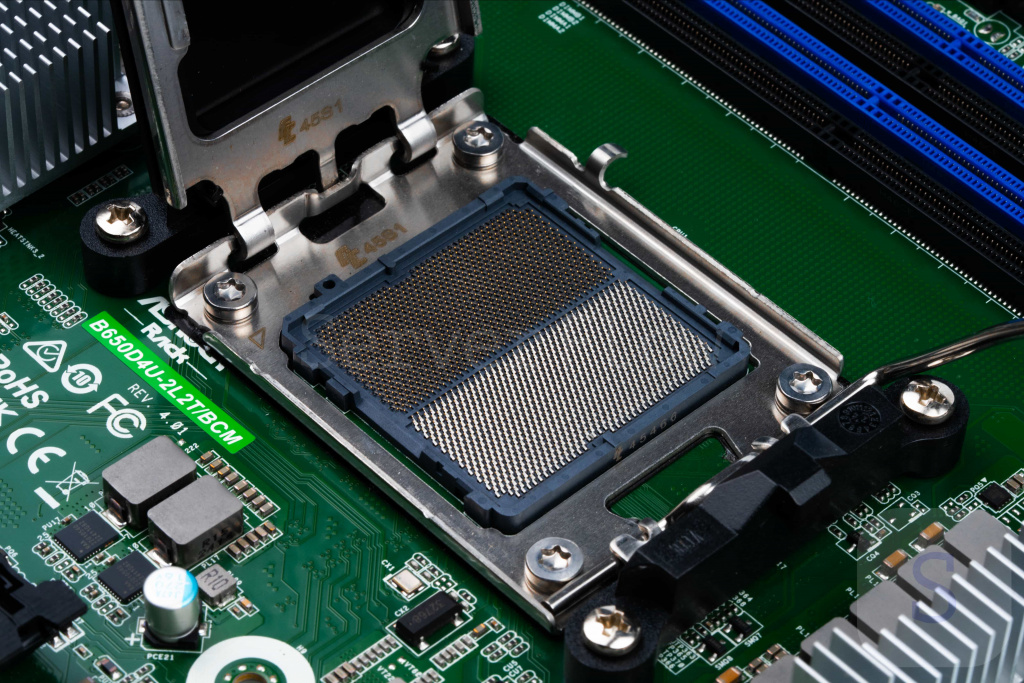

Сокет AM5 (LGA1718).

Сокеты, как и совместимые с ними процессоры, со временем теряют свою актуальность и становятся артефактами прошлого. Тем не менее, некоторые из них получают по-настоящему легендарный статус у вовлеченного сообщества за счет своей популярности или уникальности. Давайте рассмотрим несколько разъемов, которые вошли в историю эволюции серверных сокетов.

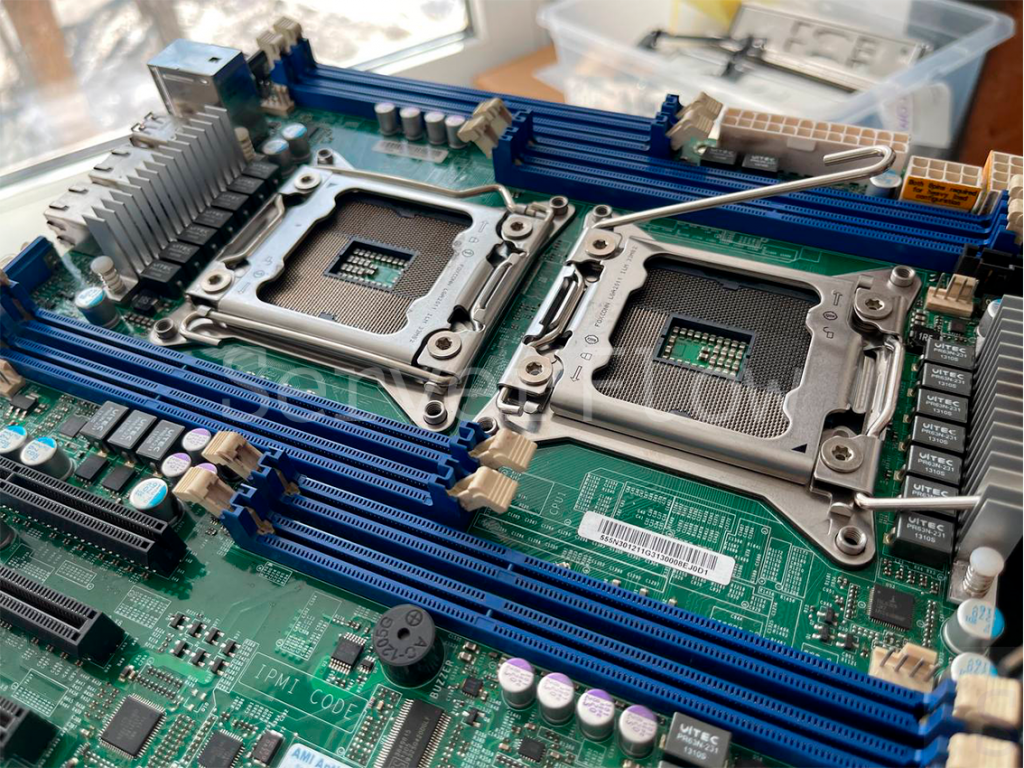

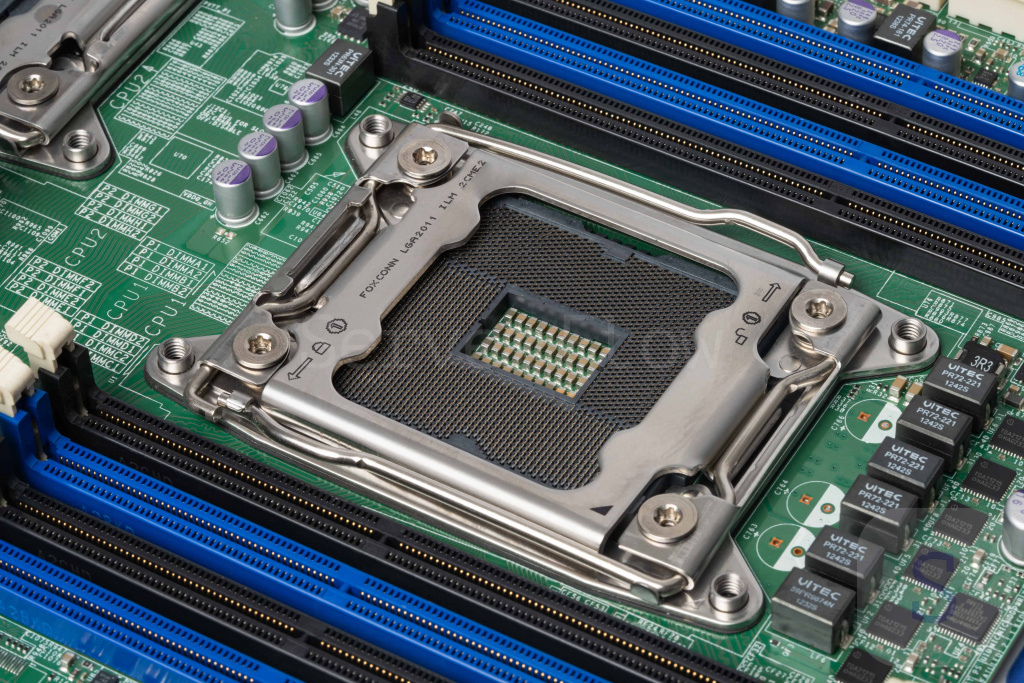

LGA2011 — это легендарный серверный сокет 2011 года выпуска, который породил целую серию разъемов под популярные процессоры Intel, предназначенные как для многопроцессорных систем, так и односкатных решений. LGA2011 поддерживал интеграцию процессоров Intel Xeon E5 v1 и v2, которые пользовались огромной популярностью в свое время, а за счет отсутствия достойной конкуренции со стороны AMD, сокет LGA2011 был доминирующим разъемом на рынке. Характеристики сокета LGA2011:

• Ядра/Потоки. До 12C/24T.
• Память. 4 канала DDR3 1866 МГц.
• Интерфейс. 40 линий PCIe 3.0.
• Объем кэш-памяти. До 37.5 МБ L3.
• Масштабируемость. До 8S.

Позднее, в 2014 году, Intel представила обновленный сокет LGA2011-1, адаптированный под создание многопроцессорных систем на базе чипов Xeon E7. Сокет не получил большой популярности в широком сегменте рынка, но в банковской сфере и инфраструктурах с высокой нагрузкой он стал весьма распространен за счет возможности построения многоядерных, высокопроизводительных систем.

• Ядра/Потоки. До 24C/48T.
• Память. 4 канала DDR4 2133 МГц.
• Интерфейс. 32 линии PCIe 3.0.
• Объем кэш-памяти. До 60 МБ L3.
• Масштабируемость. 4S, 8S.

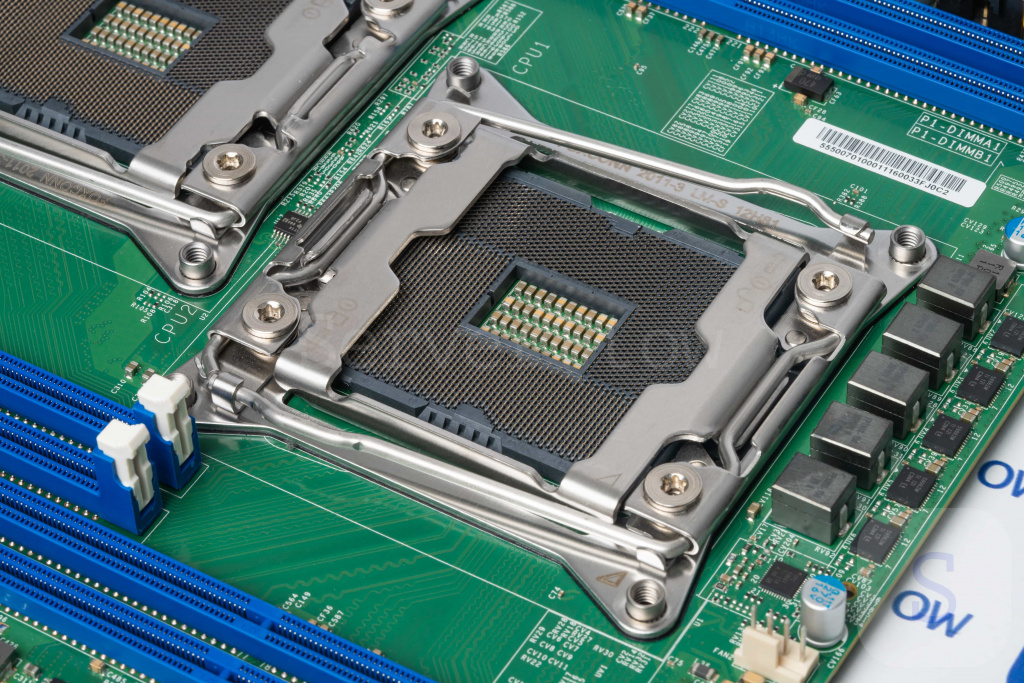

Апогеем развития сокета LGA2011 стала платформа LGA2011-3 2014 года выпуска, которая получила наибольшее распространение в этой серии процессорных разъемов. LGA2011-3 получил по-настоящему народный статус, поскольку он поддерживал интеграцию популярных в то время процессоров Xeon E5 v3 и v4, а также устанавливался в не менее известные материнские платы Huananzhi. В этой линейке сокетов Intel также перешла на использование более совершенных чипсетов X99/C612 и внедрила поддержку памяти DDR4, что увеличило производительность систем на 30%. Эти сокеты были крайне распространены в области создания производительных рабочих станций и серверов начального уровня.

• Ядра/Потоки. До 22C/44T.
• Память. 4 канала DDR4 2400 МГц.
• Интерфейс. 40 линий PCIe 3.0.
• Объем кэш-памяти. До 55 МБ L3.
• Масштабируемость. До 4S.

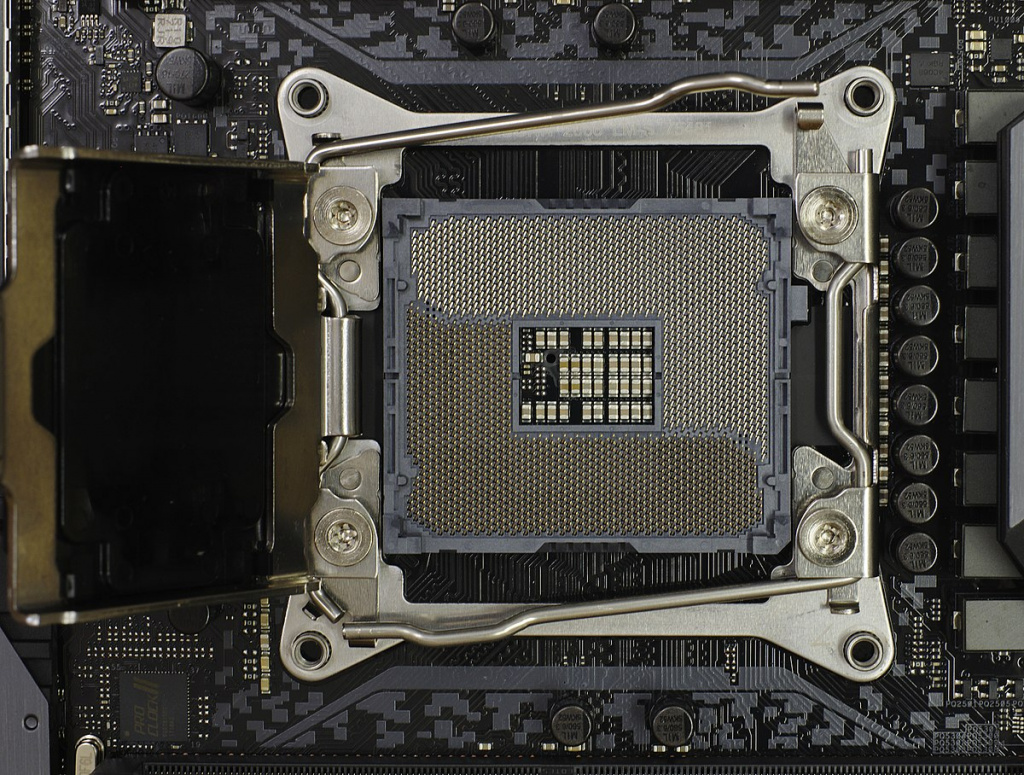

Сокет LGA2066, выпущенный в 2017 году, вполне можно назвать настоящим долгожителем в мире процессорных разъемов, поскольку именно на нем выпускались почти все все линейки семейства процессоров Xeon-W для высокопроизводительных рабочих станций. Ввиду этого, сокет LGA2066 также поддерживал такой именитый процессор, как Xeon W-3175X — первый CPU с разблокированным множителем тактовой частоты в серверном сегменте. Характеристики сокета LGA2066 включают:

• Ядра/Потоки. До 18C/36T.
• Память. 4 канала DDR4 2666 МГц.
• Интерфейс. 68 линий PCIe 3.0.
• Объем кэш-памяти. До 24.75 МБ L3.
• Масштабируемость. 1S.

LGA1567 вышел в далеком 2010 году, но большой популярности он совсем не получил — Intel позиционировала этот разъем как решение высочайшего уровня, ввиду чего стоимость материнских плат и процессоров с поддержкой LGA1567 была просто заоблачной. Кроме того, LGA1567 стал одним из первых серверных сокетов, поддерживающим интеграцию до восьми процессоров в рамках одной системы. Все это еще больше повышало стоимость решений на базе LGA1567.

• Ядра/Потоки. До 10C/20T.
• Память. 4 канала DDR3 1066 МГц.
• Интерфейс. 32 линии PCIe 2.0.
• Объем кэш-памяти. До 30 МБ L3.
• Масштабируемость. 4S, 8S.

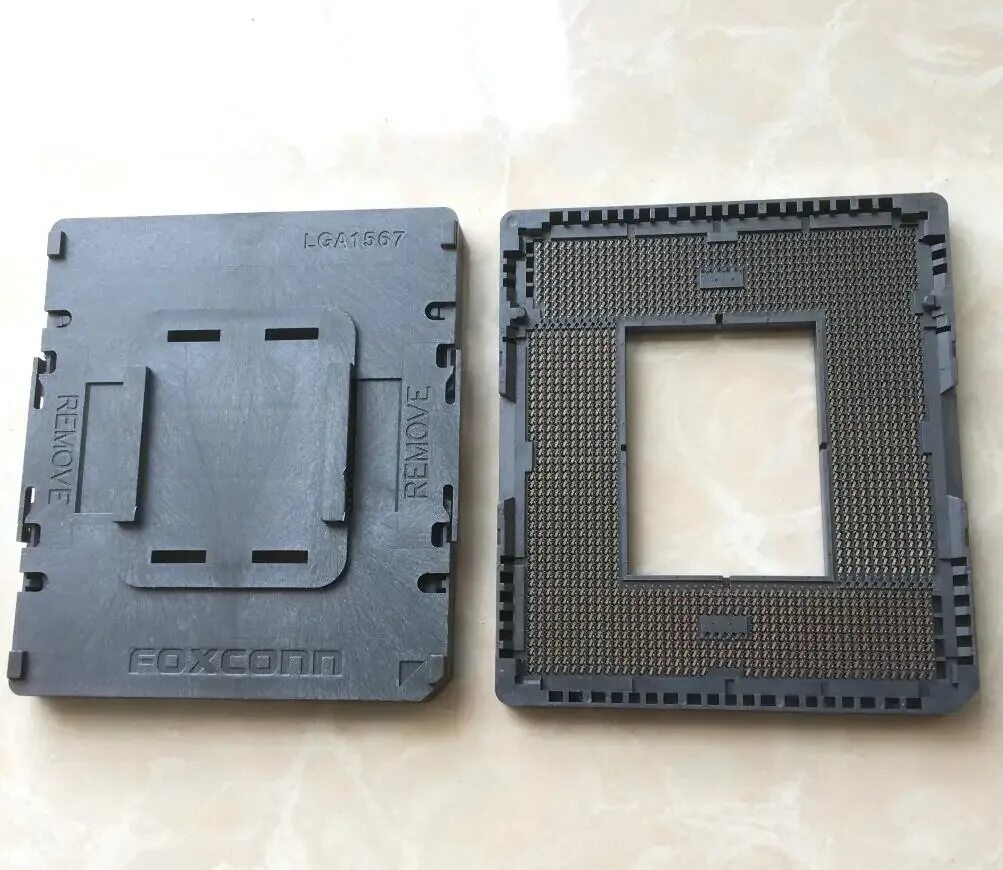

Сокет LGA1567 (Socket LS). Источник: Aliexpress.

LGA1356 — еще один процессорный разъем, не получивший большой популярности, но уже не из-за стоимости, а из-за урезанных характеристик. LGA1356 вышел в 2012 году и позиционировался как более бюджетный вариант решений на базе LGA2011. По сути, LGA1356 был урезан фактически во всем — совместимые с ним процессоры E5 2400 на той же архитектуре, что и решения E5 2600, имели меньше ядер, меньше тактовых частот, меньше линий PCIe, меньше каналов памяти и так далее. Вот какие характеристики имела платформа LGA1356.

• Ядра/Потоки. До 10C/20T.
• Память. 3 канала DDR3-1600 МГц.
• Интерфейс. 24 линии PCIe 3.0.
• Объем кэш-памяти. До 25 МБ L3.
• Масштабируемость. 1S, 2S.

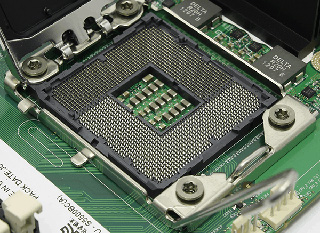

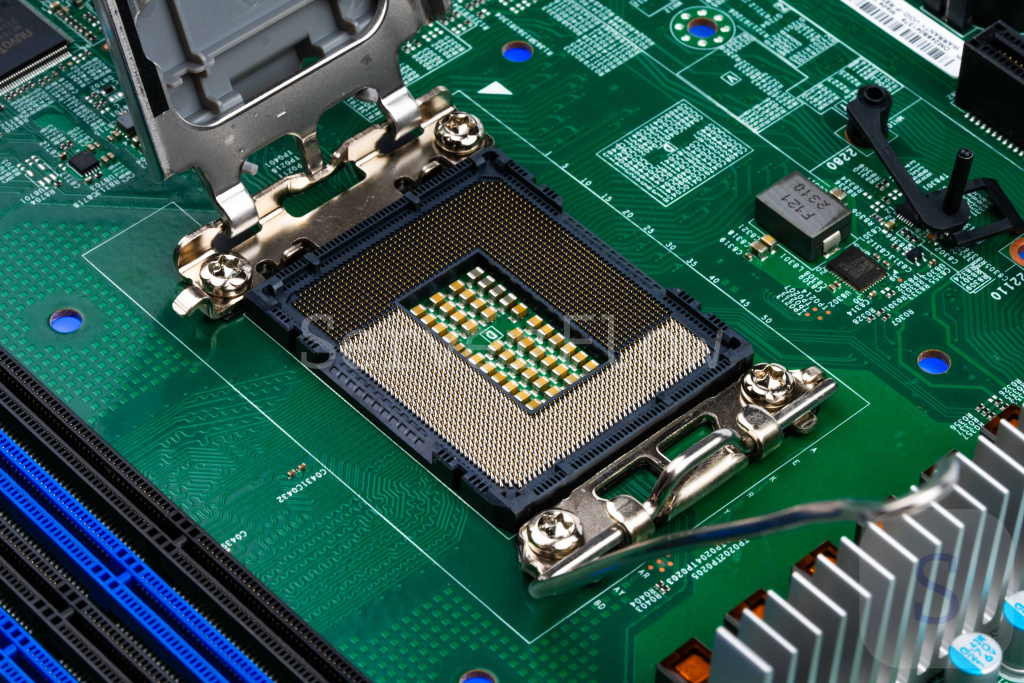

Сокет LGA1356 (Socket B2).

LGA1366, анонсированный в 2008 году, был не менее легендарным процессорным сокетом, чем LGA2011. LGA1366 стал одним из первых сокетов с интегрированным контроллером памяти и технологией Turbo Boost, а культовым его сделала поддержка чипов Xeon X5600 с удачным сочетанием характеристик для своего времени и очень высокими тактовыми частотами. Кроме того, этот сокет имел официальную поддержку десктопных процессоров Core i7, что также обеспечило популярность платформы в профессиональной и геймерской среде.

• Ядра/Потоки. До 6C/12T.
• Память. 3 канала DDR3 1333 МГц.
• Интерфейс. 36 линий PCIe 2.0.
• Объем кэш-памяти. До 12 МБ L3.
• Масштабируемость. 1S, 2S.

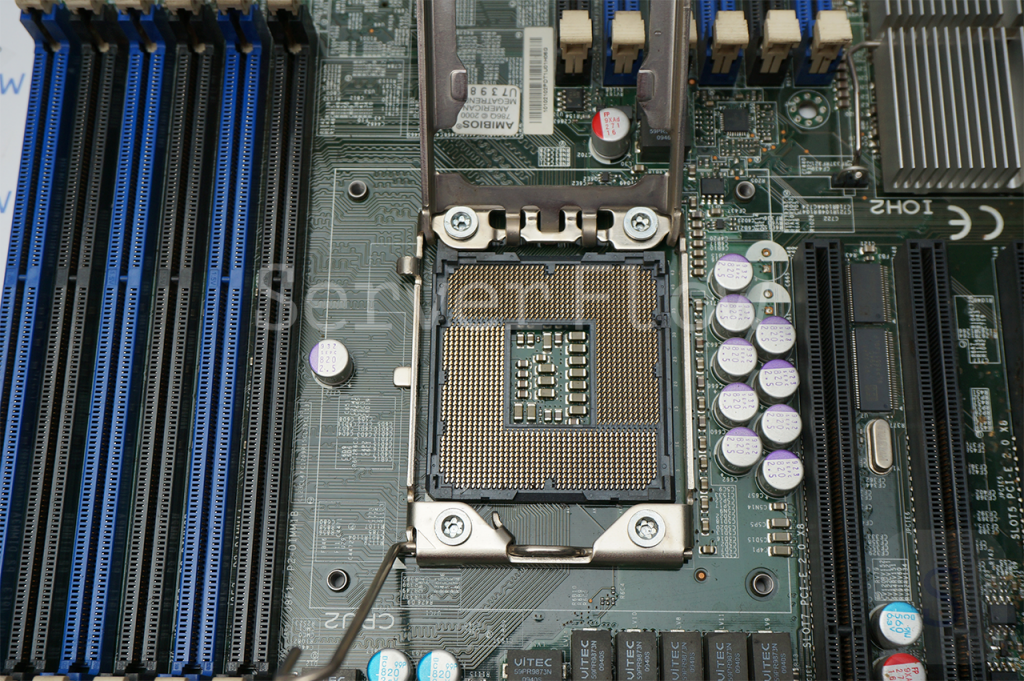

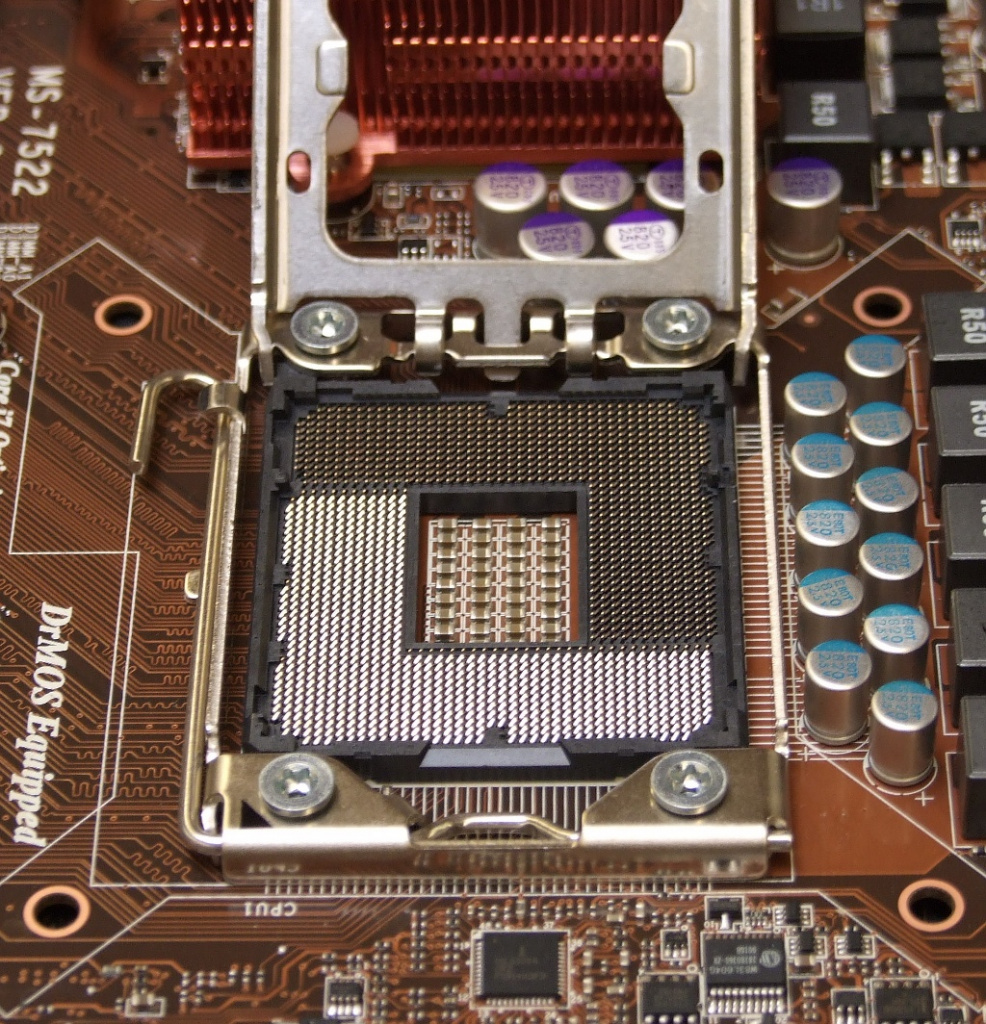

Сокет LGA1366 (Socket B). Источник: Wiki.

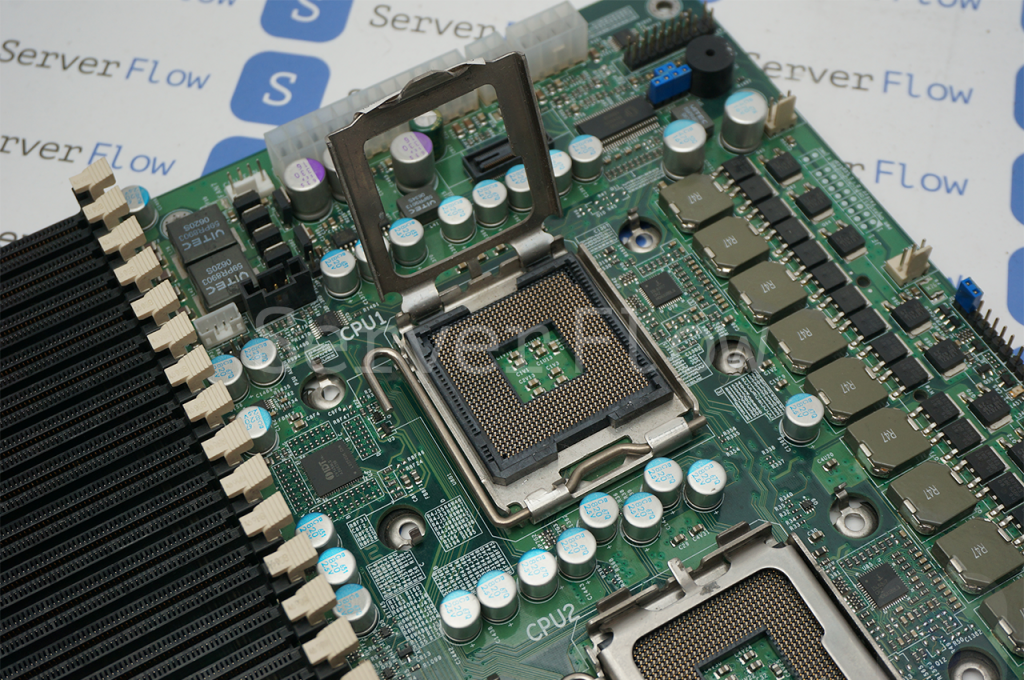

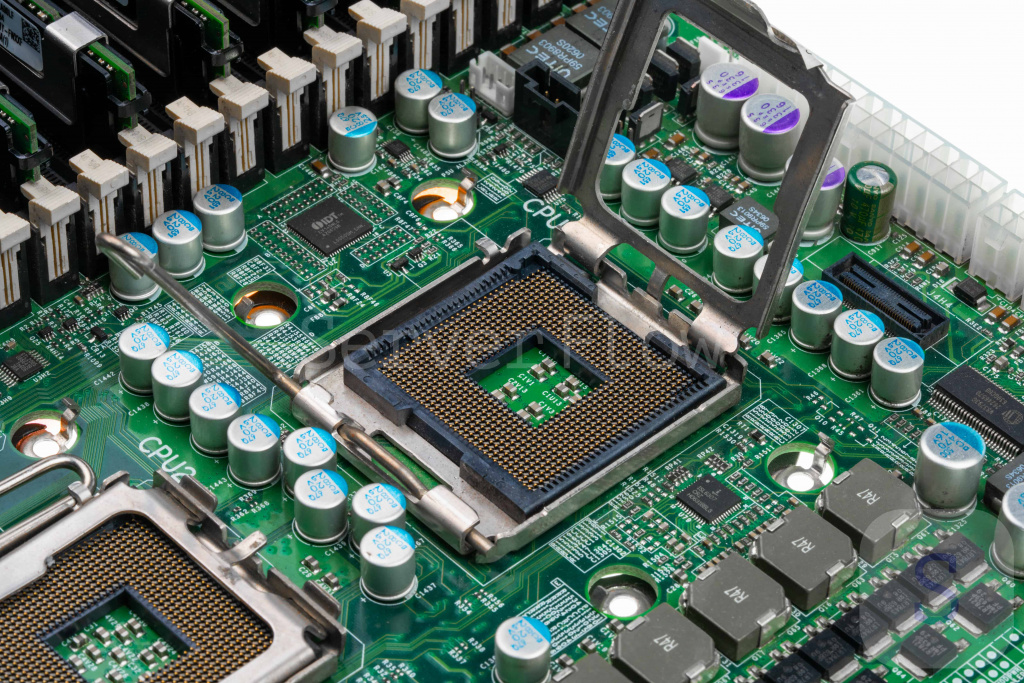

LGA771 (Socket J), представленный в 2006 году — первый серверный сокет Intel с форматом LGA. Вошел в историю благодаря скандально известной памяти FB-DIMM, которая нагревалась до 95°C под нагрузкой, и модификации "771 to 775", позволяющей ставить серверные процессоры Xeon в десктопные материнские платы платы. Эта платформа была идеальным решением для интеграции четырехъядерных процессоров Xeon E540 на базе сокета LGA755, поскольку этот чип был намного дешевле и производительнее, чем десктопные CPU для сокета LGA771.

• Ядра/Потоки. До 4C/4T.
• Память. 2 канала FB-DIMM DDR2 800 МГц.
• Интерфейс. 16 линий PCIe 1.0.
• Объем кэш-памяти. До 12 МБ L2 (2x6 МБ).
• Масштабируемость. 1S, 2S.

Сокет G34 был представлен в весьма смутное время для AMD стал одной из попыток компании создать конкурентоспособное решение, потеснив компанию Intel на рынке серверных систем. На платформе G34 выпускались известнейшие серверные CPU AMD Opteron с 16 ядрами на архитектуре Bulldozer, при этом он позволял создавать четырехсокетные системы, технически превосходящие решения Intel по количеству ядер, при этом имея кардинально меньшую стоимость. Тем не менее, огромные недостатки архитектуры Bulldozer в лице низкой производительности ядер и отсутствия многопоточности, AMD Opteron провалились в продажах, а сокет G34 был признан неудачным.

• Ядра/Потоки. До 16C/16T.
• Память. 4 канала DDR3 1600 МГц.
• Интерфейс. 32 линии PCIe 2.0.
• Объем кэш-памяти. До 16 МБ L3.
• Масштабируемость. 2S, 4S.

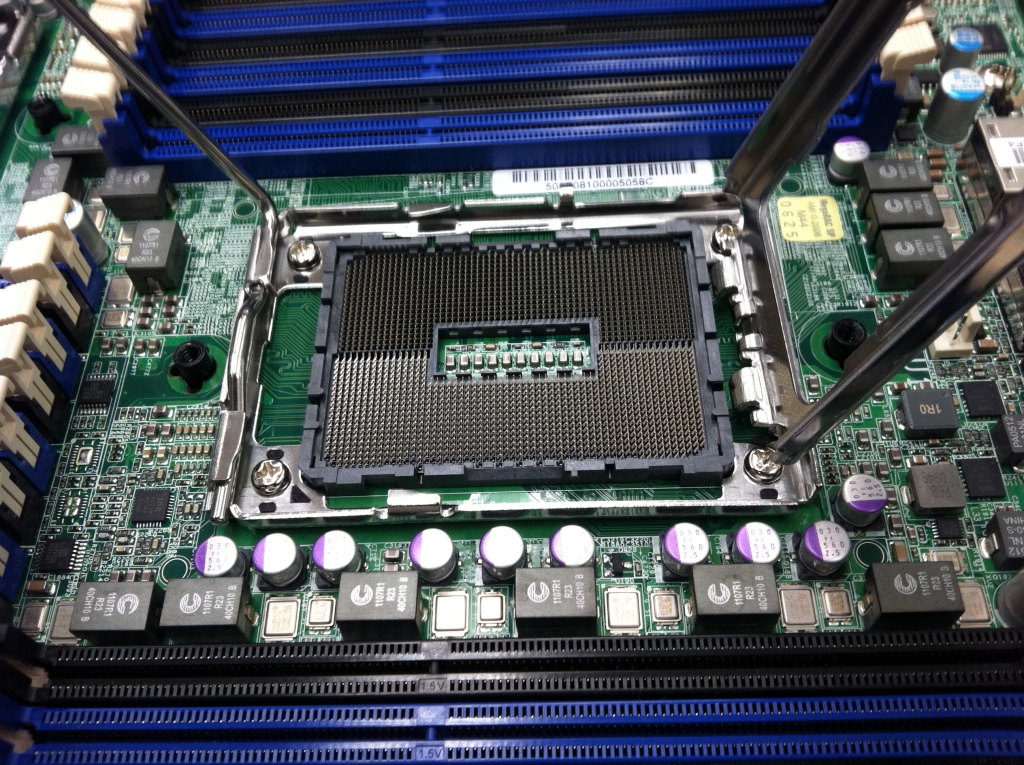

Сокет G34. Источник: Wiki.

Эволюции серверных сокетов Intel и AMD — это погружение в 19-летнюю историю развития серверных технологий. Мы проследили, как стремительно росло число ядер, и как с каждым новым сокетом приходили прорывные технологии, формируя современный многообразный ландшафт серверных CPU. Поняв эту историю, вы сможете намного лучше ориентироваться в выборе оборудования, опираясь не только на его производительность, но и на то место, которое оно занимает в общем топе технологического развития серверных сокетов.
