Как сделать оперативную память своими руками: пайка, инструменты, мифы и подводные камни

Вы, наверное, прекрасно понимаете, откуда у нас появилась идея написать этот текст. Цены на оперативную память бьют все рекорды, наборы северных плашек DDR5 по 256 ГБ теперь стоят как спортивный автомобиль, а геймеры вынуждены терпеть и ждать, когда дефицит оперативки сойдет на нет. Но сколько ждать послабления — не знает никто. Это вынуждает некоторых пользователей идти на крайние меры и интересоваться такой темой, как пайка оперативной памяти своими руками. Казалось бы, что вот оно, долгожданное решение: купить паяльный фен, дешевые чипы, текстолит на Taobao или Aliexpress и радоваться самопальной, но своей собственной DRAM. Однако многочисленные гайды и статьи по этой теме умалчивают, что оперативная память — это не советское радио, где отломанный конденсатор можно посадить даже на канифоль. Это продукт высоких технологий, созданный в фабричных условиях профессиональными инженерами, использующими передовое оборудование, и колхоз в этом деле не приведет ни к чему хорошему. В этой статье специалисты компании ServerFlow расскажут вам, есть ли смысл паять оперативную память своими руками, как выполняют этот процесс профессионалы, что ждет новичков в этом непростом деле, а также объясним, где заканчиваются фантазии и начинается суровая правда.

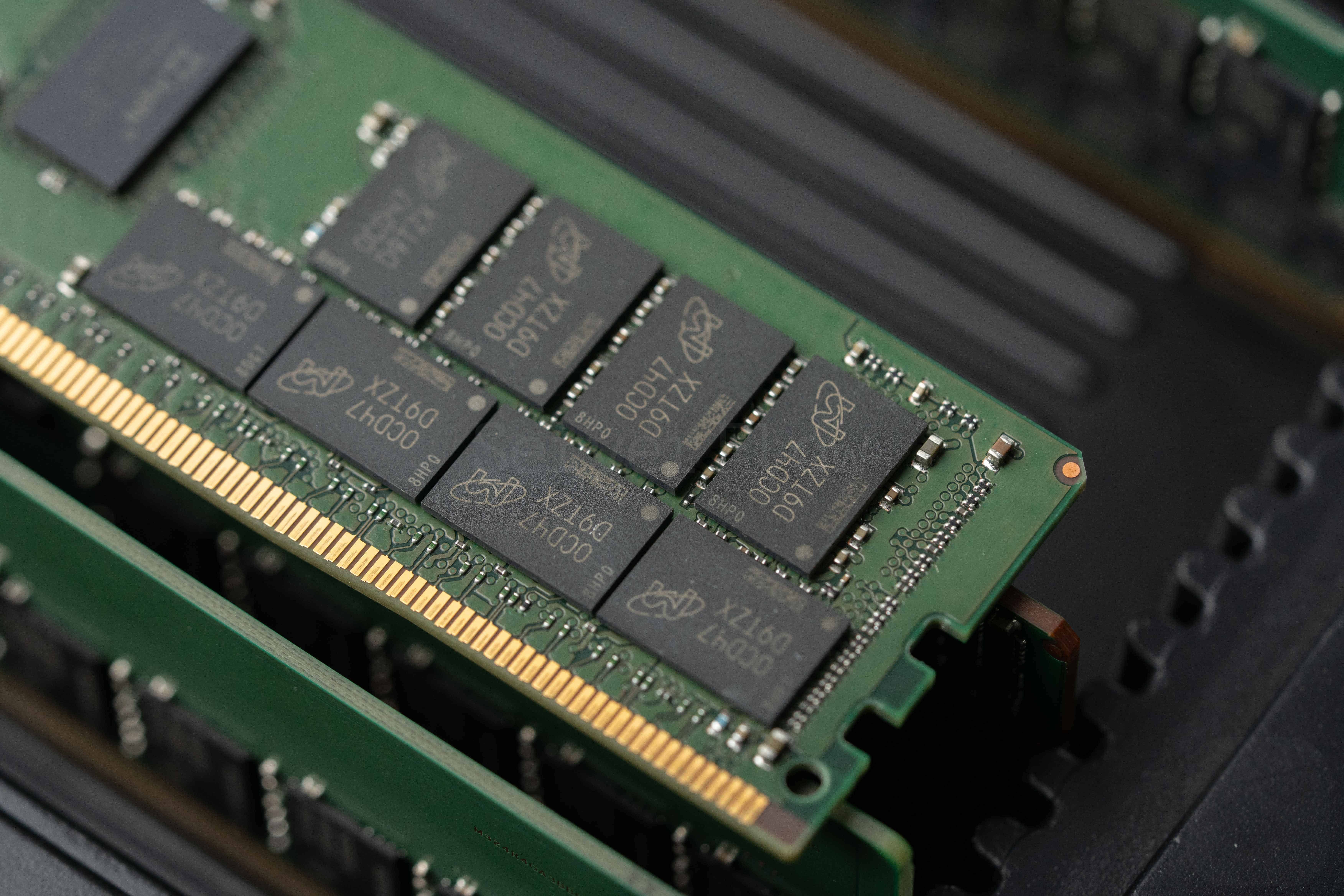

Модуль оперативной памяти (DIMM, SO-DIMM) — это не просто набор чипов, наклеенных на текстолит. Это сложное устройство с многослойной трассировкой, где каждая линия имеет строго заданные длину и импеданс для обеспечения целостности сигналов на высоких частотах.

Прежде чем разрушать влажные мечты начинающих паяльщиков, стоит немного помочь в их начинаниях, поэтому давайте разберемся, из чего состоит оперативная память.

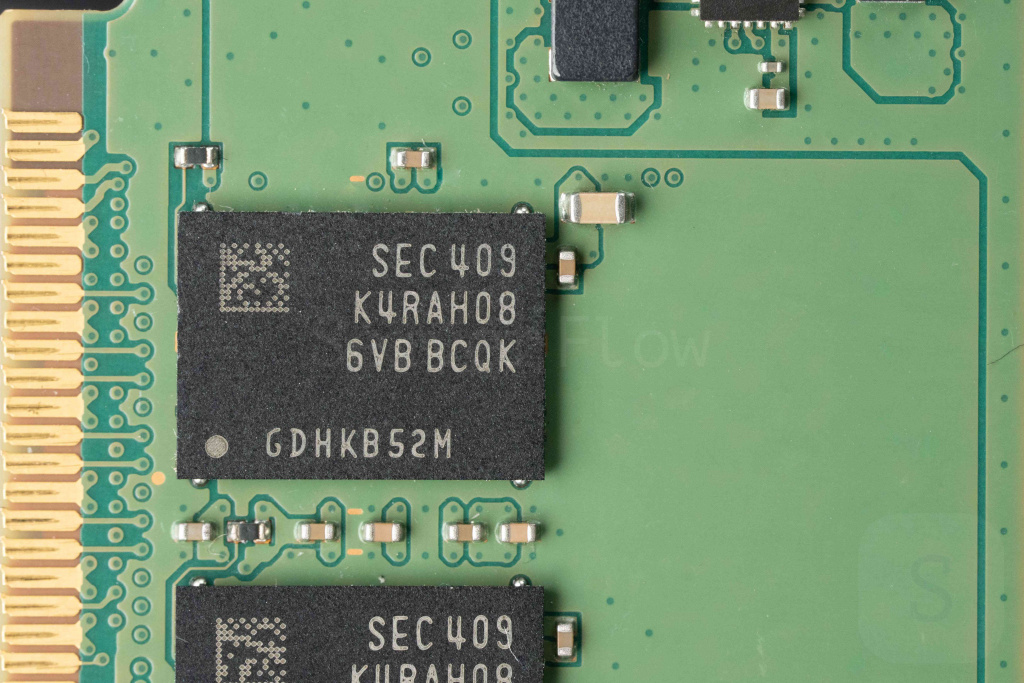

• DRAM-чипы — это хранилища данных. На одной планке их может быть от 8 до 20 и более DRAM-чипов, в зависимости от целевого объема и конфигурации ранков.
• PCB (печатная плата) — основа модуля оперативки. Ее качество и дизайн напрямую влияют на стабильность и способность DIMM работать на заявленных производителем частотах.

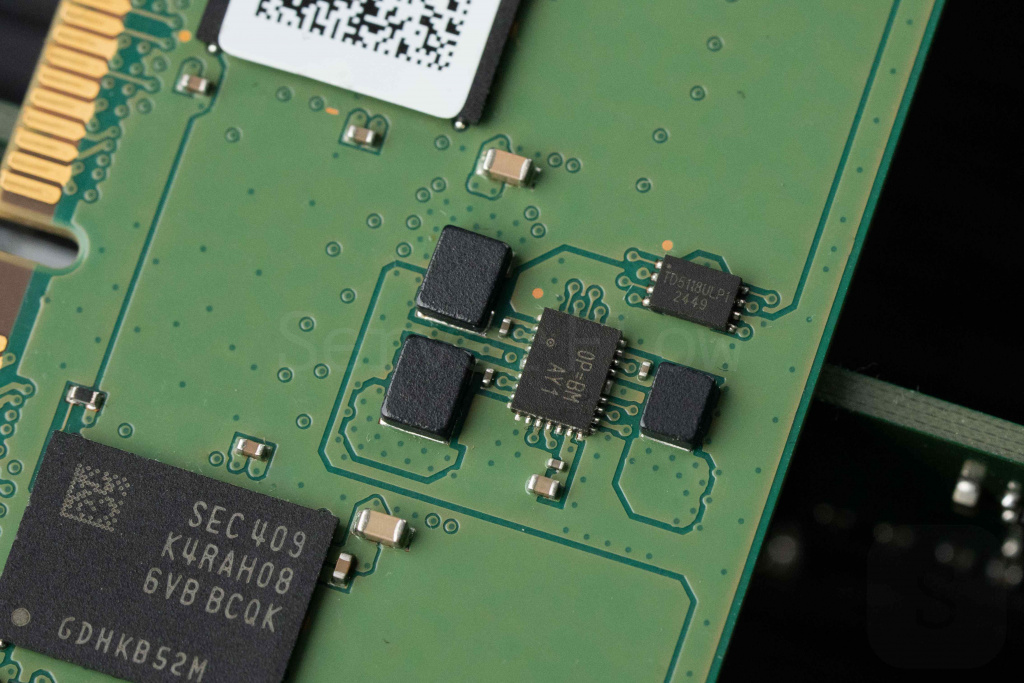

• SPD-чип (Serial Presence Detect) — маленькая, но критически важная EEPROM-память. В ней хранится вся информация о модуле: объем памяти, тайминги, частота, производитель и напряжение модуля. Без корректно запрограммированного SPD чипа BIOS материнской платы просто не распознает модуль.
• PowerManager — чип, который появился в плашках памяти DDR5. Он контролирует энергопотребление модуля и чуть-ли не имеет собственную прошивку.

Все эти компоненты объединяются в единое целое в стерильных, заводских условиях, с использованием максимально прямых рук и максимально дорогого оборудования. Большинство разумных читателей уже на этом этапе отбросили идею начать выпускать собственную оперативку. Но для тех, кому показалось, что тут нет ничего сложного, мы продолжим наше повествование.

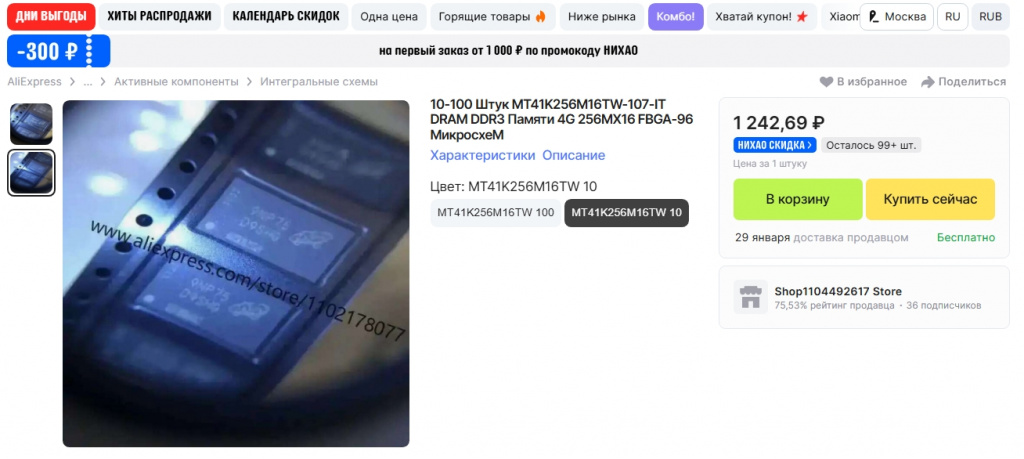

Гуляя по просторам китайских маркетплейсов, например, Taobao и AliExpress, вы могли наткнуться на голые DRAM-чипы по каким-то бросовым ценам от $1 за DDR4. Что же это за праздник щедрости такой? Здесь и кроется первый подводный камень, об который спотыкаются все энтузиасты, ведь покупая такие чипы, вы получаете кота в мешке и обогащаете предприимчивого китайского бизнесммена. Проблема в том, что проверить происхождение таких чипов фактически невозможно. Вместо свеженького чипика DDR4/DDR5, готового встать на блестящий текстолит, вы получаете:

• Мусорный брак, который подбирают с пола фабрик ChangXin, CXMT и YMTC, после чего аккуратненько чистят и выставляют на продажу.
• Упаханные б/у чипы с китайских ЦОД, выпаянные из списанных и утилизированных палок памяти.
• Перемаркированные чипы, в которых верхний слой с “DDR2/1 ГБ” стерли и поверх него нанесли “DDR5/4 ГБ” прямо в палатке на китайском рынке.

Визуально отличить новый чип от б/у или перемаркированного сможет только ведущий инженер фабрики DRAM. Скорее всего, среди вас таких нет, поэтому покупая чипы за $1, вы играете в лотерею. Если уже по прибытию в РФ и после пайки на текстолит такой чип “неожиданно” оказался нерабочим, продавец просто переложит на вас всю ответственность. Даже если вы в слезах побежите жаловаться в поддержку Taobao, вам, скорее всего, ответят следующее: “Глупый Лаовэй, чип сломать ты, купить прямые руки для паять скидка тут”.

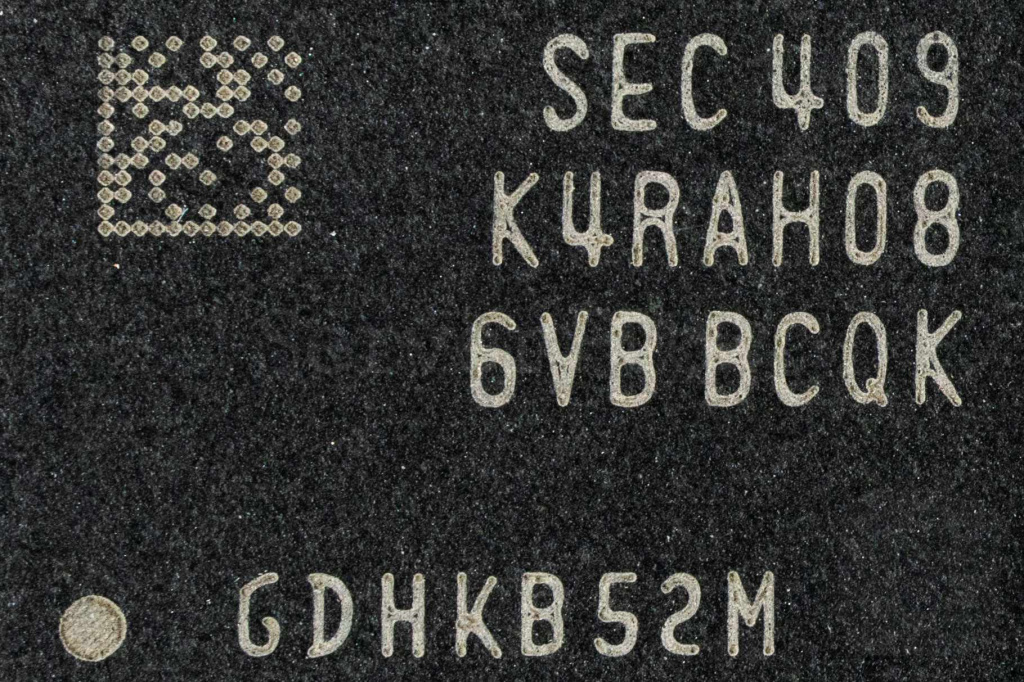

Даже если вам попался честный продавец и вам повезло урвать рабочий чип DRAM, у вас могут возникнуть проблемы даже здесь. Дело в том, что на чипах оперативки объем обозначают, например, как “1G”, и это не означает 1 ГБ, а 1 Гбит. Чтобы получить гигабайт, нужно 8 таких чипов (8 бит в байте). Типичная ошибка новичка — купить 8 чипов по “1G” и потирать руки в надежде спаять себе модуль на 8 ГБ, хотя на деле выйдет всего 1 ГБ. Но даже правильный расчет объема не гарантирует, что чип соответствует маркировке по скорости или таймингам — китайские кустарные мастера делают чудеса.

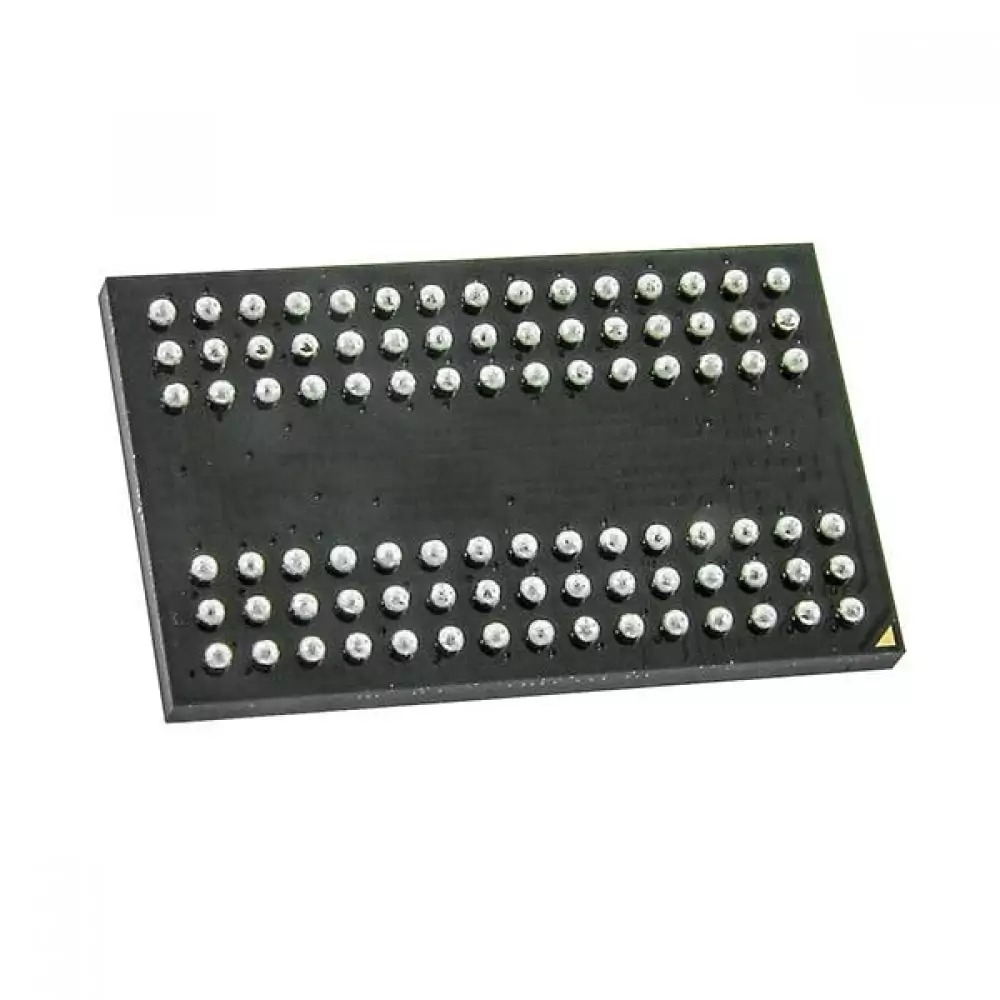

Все чипы DRAM имеют BGA-корпус — у них нет ножек, вместо этого снизу расположена матрица из микроскопических припойных шариков, и это вызывает определенные сложности. Неравномерный прогрев такого чипа приведет к тому, что одни шарики расплавятся и сядут на контактные площадки, а другие — вовсе не нагреются. Результат — холодная пайка, нерабочий контакт или короткое замыкание между шариками. При 16-20 чипах на планке вероятность сделать все идеально с первого раза у неподготовленного человека стремится к нулю. Одна ошибка — и вся планка оперативки становится браком. Понятное дело, дедовский паяльник для такого деликатного дела не подойдет. Так как же правильно расплавить припой на DRAM и посадить чип на текстолит? Есть два способа: дешевый, но плохой, и дорогой, но хороший.

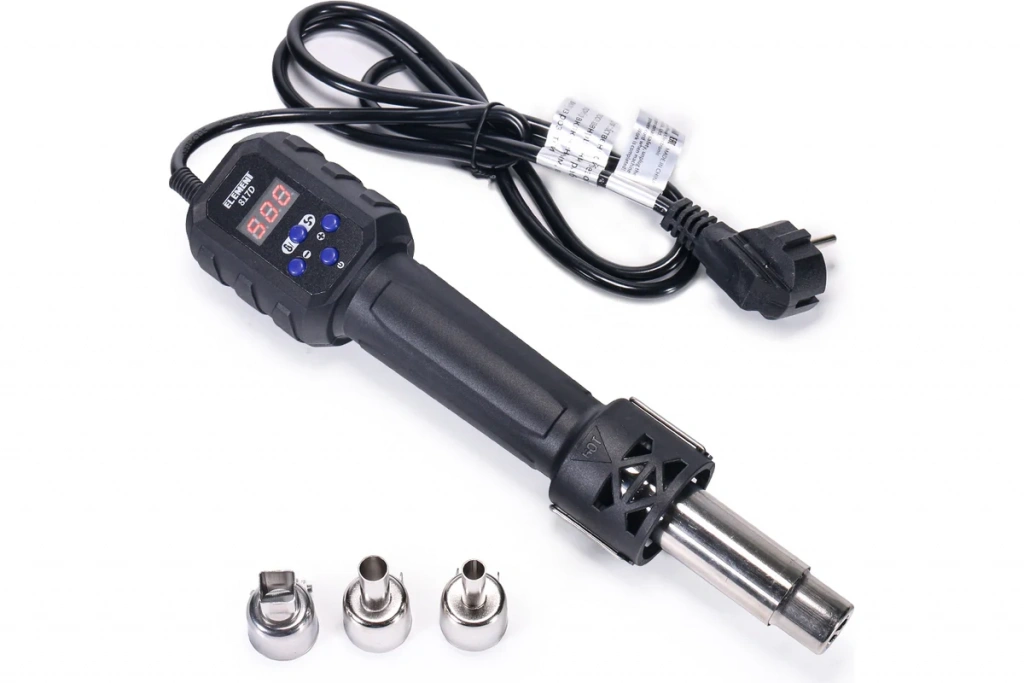

Может показаться, что паяльный фен — идеальное решение для начинающего гаражного сборщика памяти. Дешевый, горячий, идеально сидит в руке и выглядит технологично. Паяльный фен работает по принципу струйного выдувания раскаленного воздуха, что позволяет точечно плавить припой. Урвать бюджетную модель такого решения можно всего лишь за 500-1000 рублей на все тех же китайских маркетплейсах. Но есть проблема, которая заключается в принципе работы паяльного фена: воздушный поток создает завихрения, неравномерно прогревая чип и матрицу припойных шариков. В результате риск убить кристалл перегревом, не пропаять все шарики возрастает в разы. Даже если модуль после такого метода пайки заработает, скрытые дефекты могут проявиться через недели или месяцы в виде случайных ошибок и синих экранов в самый неподходящий момент. К тому же, чтобы сделать все идеально и оживить на какое-то время самопальную оперативку, нужен недюжинный запас навыка в пайке электроники, которым может похвастаться далеко не каждый.

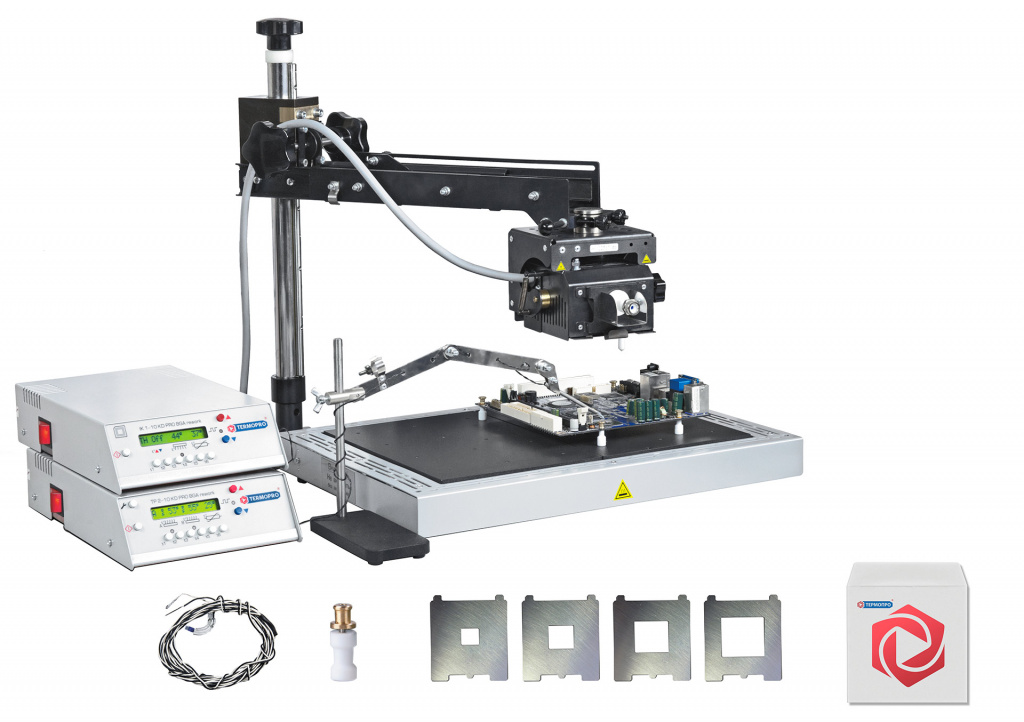

Как мы выяснили, паяльный фен — это не решение промышленного уровня. Неужели посадить DRAM на текстолит без последствий можно только в условиях, максимально приближенным к фабричным? На самом деле, да, ведь для идеальной пайки чипов памяти вам нужна инфракрасная паяльная станция. Это профессиональный аппарат, который равномерно прогревает всю площадь чипа за счет инфракрасного излучения, он позволяет настроить температурный профиль, точно задать кривую нагрева и охлаждения для каждого типа припоя или чипа. И самое главное, что паяльная станция также подогревает плату и снизу, чтобы избежать ее коробления. Такое оборудование сажает чип практически самостоятельно, по таймеру — настроил машину, положил чип и ушел пить кофе, через 15 минут у вас готовая плашка оперативки. Но вот загвоздка: стоит такая система от 40 000 до 300 000 рублей, так что профессиональная пайка оперативки — удовольствие не из дешевых.

Предположим, вы купили рабочие DRAM и идеально припаяли все чипы. Теперь нужно, чтобы система их увидела. Для этого SPD-чип должен быть корректно прошит под конкретную конфигурацию ваших DRAM-чипов (плотность, организация, производитель).

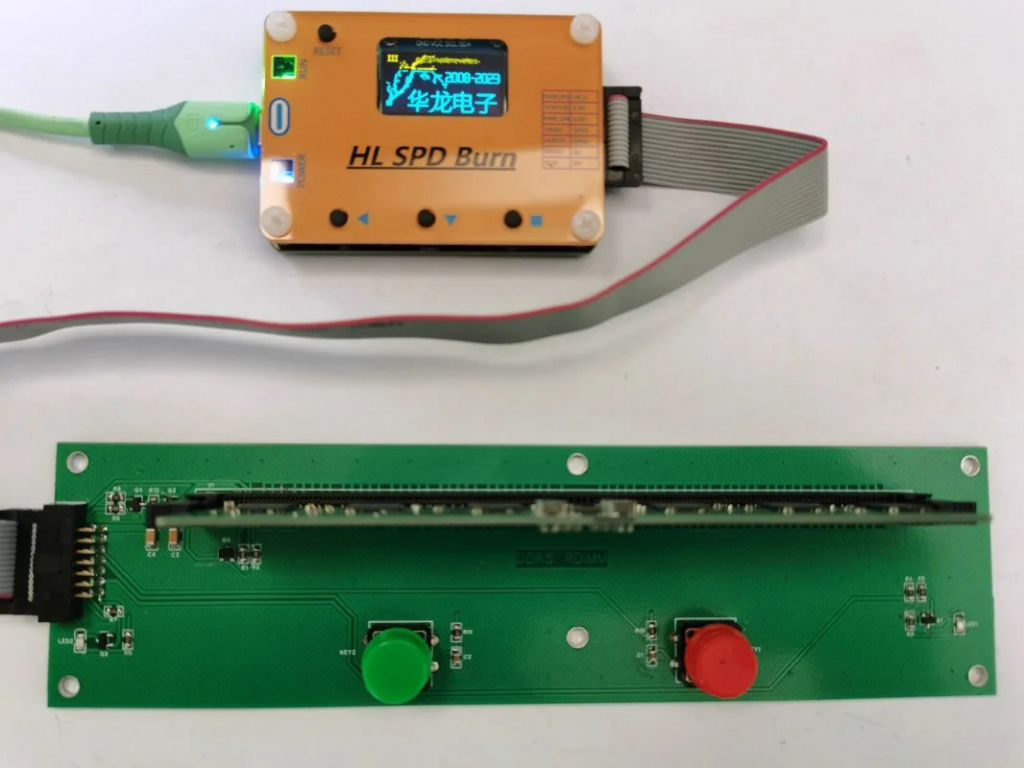

Где взять дамп прошивки и как его модифицировать? Понадобится программатор, совместимый с такими микросхемами. Дешевые USB-программаторы зачастую не работают с SPD EEPROM, а профессиональные решения стоят дорого до нескольких десятков тысяч рублей. Это — еще один пласт скрытых затрат и сложностей, о которых мало кто знает

Давайте сведем все в смету для гипотетической домашней пайки модуля 8 ГБ:

• Компоненты: 16 чипов по $1 + PCB + SPD (~$20-30 с учетом доставки и риска брака среди чипов).
• Оборудование: Инфракрасная BGA-станция (в среднем 100 000 рублей), программатор (20 000 рублей).
• Время: Часы на пайку одного модуля, тестирование, отладку.
• Брак: Высокий процент нерабочих модулей, особенно на старте.

Итог: себестоимость в районе 123 000 рублей для одного гарантированно рабочего модуля, сделанного вручную, в разы превышает цену нового заводского модуля с пожизненной гарантией.

Именно китайские бренды с AliExpress демонстрируют, как может выглядеть такое “производство” в миниатюре. Они используют:

• Б/у чипы с отбракованных или восстановленных модулей.
• Новые текстолиты упрощенного дизайна.
• Серийное фабричное оборудование для пайки и тестирования.

Даже имея это, они сталкиваются с высоким процентом брака, который компенсируется масштабом производства. Одиночный энтузиаст с паяльным феном не конкурент даже такой маленькой фабрике. Потребителю нужна не одна единственная планка, а разные объемы (8, 16, 32 ГБ), частоты (DDR4-2666, 3200 и т.д.), форм-факторы (DIMM, SO-DIMM). Чтобы сделать такой бизнес рентабельным, нужно производить огромные партии, иметь целый склад компонентов, налаживать логистику и заниматься гарантийными возвратами. Без должного масштаба это не бизнес, а очень дорогое хобби. Конечно, есть китайские бренды, которые смогли подняться на пайке самодельной оперативной памяти, например, компания Atermiter, но это лишь единичный случай.

Собрать оперативную память своими руками в единичном экземпляре технически возможно, но лишь при наличии профессионального оборудования, глубоких познаний в микроэлектронике и готовности потратить суммы, многократно превышающие стоимость готового продукта. Это может быть бесценным экспериментом для обучения и понимания глубинных технологических процессов, демонстрацией высочайшего уровня мастерства. Однако как способ сэкономить или создать микробизнес — это абсолютно убыточное и бессмысленное занятие. Романтика DIY разбивается о реалии современного высокотехнологичного производства, требующего масштаба, гарантированного качества компонентов и отлаженных процессов. Финальный вывод суров: если вы не китайская фабрика с доступом к потокам компонентов и промышленному оборудованию, собрать RAM самостоятельно — это исключительно акт познания, а не разумное вложение времени и денег.
